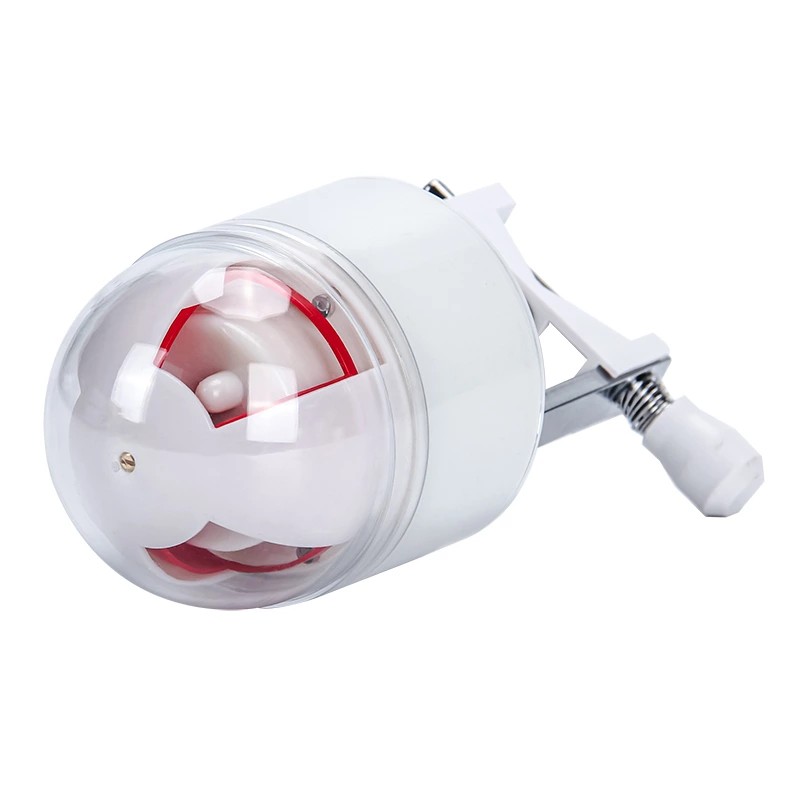

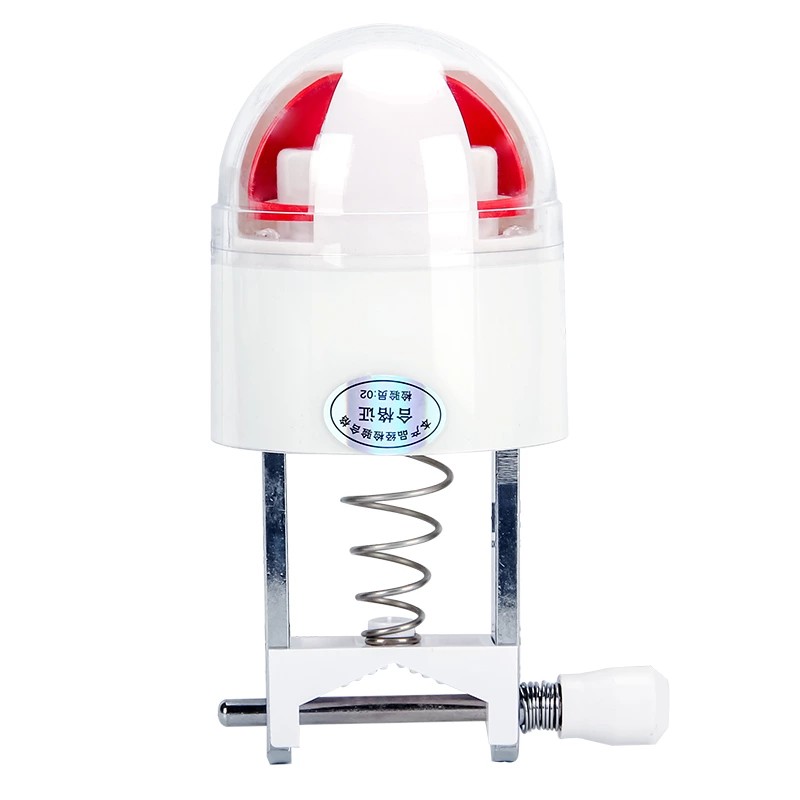

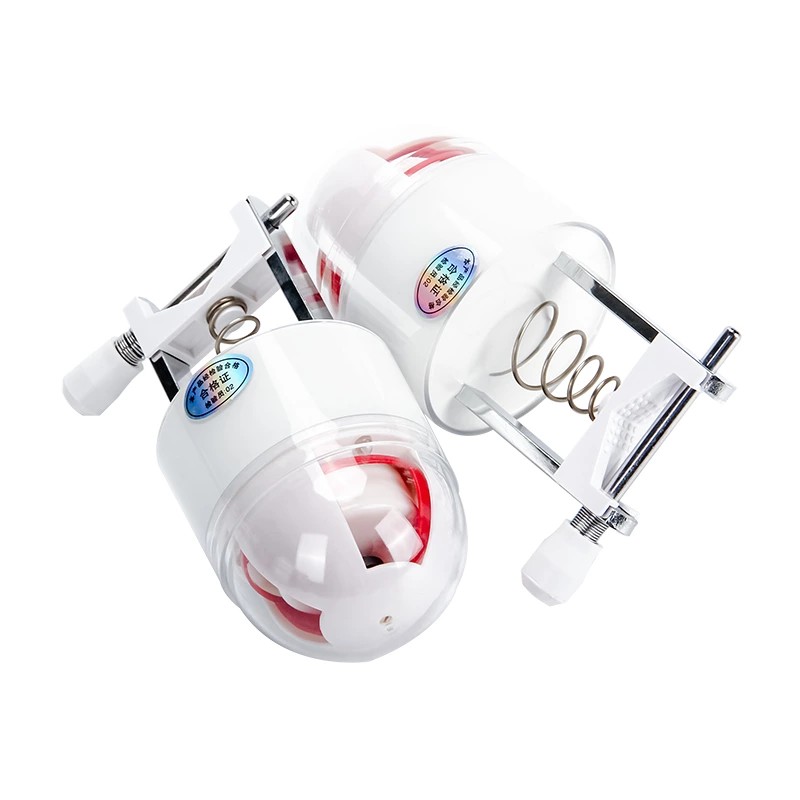

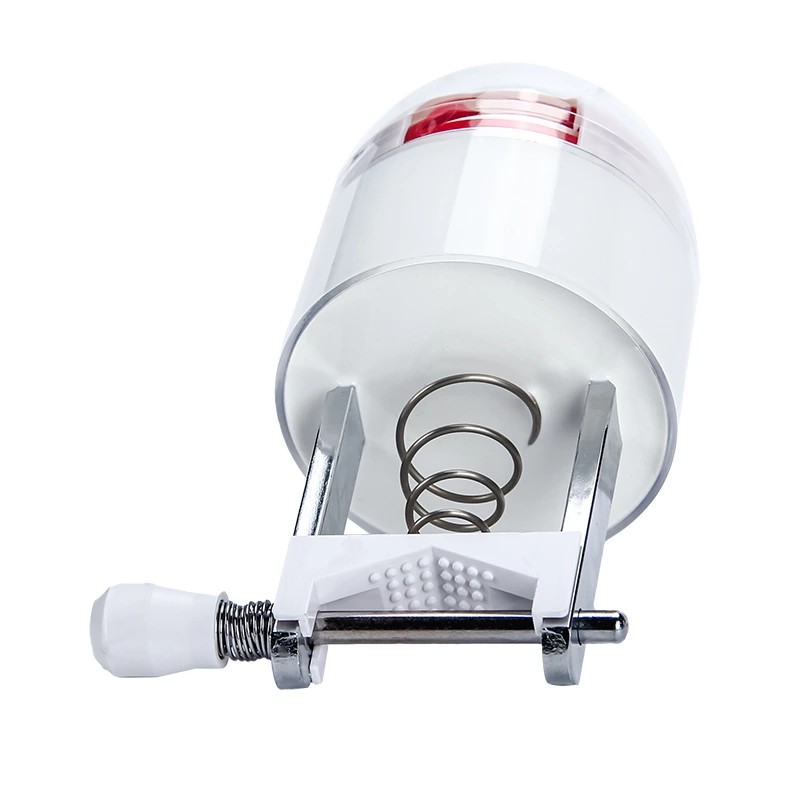

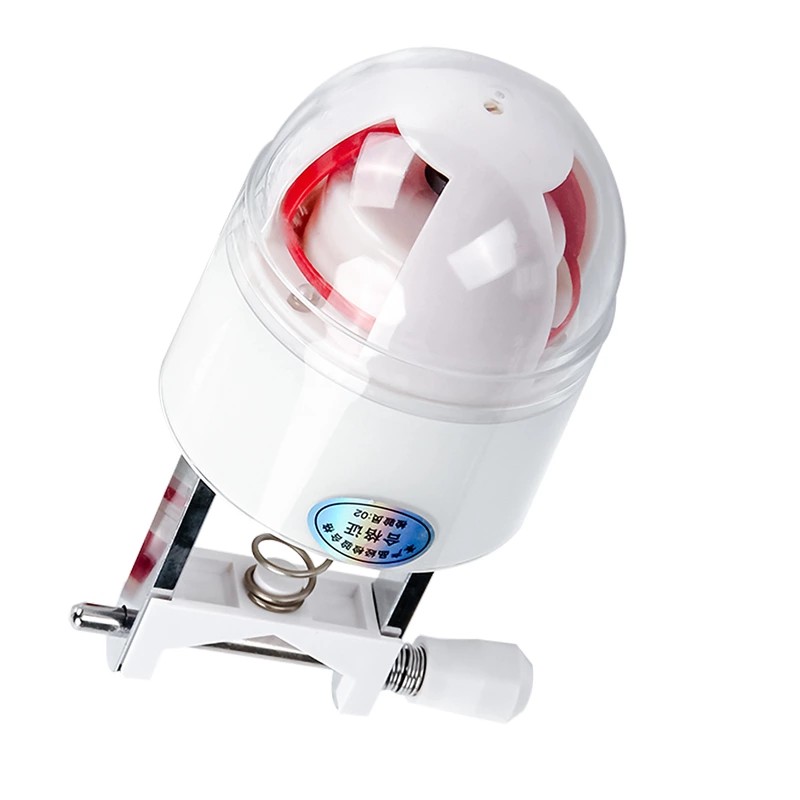

پیچھے ہٹنے والا اوور ہیڈ فالٹ انڈیکیٹر JDX گراؤنڈنگ لوکیٹر

چین میں ایک پیشہ ور صنعت کار کے طور پر، Comewill کا اعلیٰ معیار کا ریٹریکٹ ایبل اوور ہیڈ فالٹ انڈیکیٹر JDX گراؤنڈنگ لوکیٹر اپنے پتہ لگانے کے اصول کے طور پر غیر رابطہ برقی مقناطیسی انڈکشن کا استعمال کرتا ہے، جو سرخ فلپ اپ سائن کے ذریعے شارٹ سرکٹ کی خرابی کا واضح بصری اشارہ فراہم کرتا ہے۔ ڈیوائس کے شیل کا علاج اینٹی ایجنگ میٹریل سے کیا جاتا ہے، اور ڈسپلے میں فلوروسینٹ مواد استعمال ہوتا ہے، جو رات کے وقت بھی واضح مرئیت کو یقینی بناتا ہے۔ مسلسل انوینٹری یا حسب ضرورت پیرامیٹرز کی ضرورت والے صارفین کے لیے، یہ اعلیٰ معیار کی پروڈکٹ براہ راست فیکٹری سے مسابقتی کم قیمت پر فراہم کی جاتی ہے، جس سے دیکھ بھال کرنے والی ٹیموں کو غلطی کی جگہ کا وقت کم کرنے میں مدد ملتی ہے۔

Retractable Overhead Fault Indicator JDX Grounding Locator ایک فالٹ لوکیشن ڈیوائس ہے جسے Comewill نے اوور ہیڈ پاور ڈسٹری بیوشن لائنوں کے لیے تیار کیا ہے۔ یہ آلہ برقی مقناطیسی انڈکشن کا استعمال کرتے ہوئے لائن کرنٹ میں ہونے والی تبدیلیوں کی نگرانی کرتا ہے۔ جب شارٹ سرکٹ کی خرابی ہوتی ہے، تو یہ سرخ فالٹ انڈیکیٹر کو ظاہر کرنے کے لیے مکینیکل فلپ اپ میکانزم کو چالو کرتا ہے۔ اس کا ڈھانچہ نینو سرفیس ٹریٹمنٹ ٹیکنالوجی کے ساتھ مل کر ون پیس مولڈنگ کے عمل کو استعمال کرتا ہے، جس سے اسے اینٹی فاؤلنگ اور اینٹی ایجنگ خصوصیات ملتی ہیں، جو اسے بیرونی اوور ہیڈ لائنوں میں طویل مدتی آپریشن کے لیے موزوں بناتی ہے۔

بنیادی کام کرنے کا اصول

1. غلطی کا پتہ لگانے کی منطق

ریٹریکٹ ایبل اوور ہیڈ فالٹ انڈیکیٹر JDX گراؤنڈنگ لوکیٹر شارٹ سرکٹ کے دوران کرنٹ میں اچانک تبدیلی کی بنیاد پر خرابیوں کا پتہ لگاتا ہے۔ جب شارٹ سرکٹ کی خرابی ہوتی ہے تو، فالٹ کرنٹ انسٹالیشن پوائنٹ سے گزرتا ہے۔ ڈیوائس کے اندر کرنٹ کا پتہ لگانے والا عنصر کرنٹ میں اچانک تبدیلی کو محسوس کرتا ہے، اور اس کے ساتھ ہی، بعد میں حفاظتی اقدامات لائن کی طاقت کھونے کا سبب بنتے ہیں۔ یہ دونوں شرائط مل کر عمل کی بنیاد بناتے ہیں۔

اوور ہیڈ لائن پر نصب JDX فالٹ انڈیکیٹر، برقی مقناطیسی انڈکشن کا استعمال کرتے ہوئے لائن کرنٹ کا پتہ لگا کر کام کرتا ہے۔ عام آپریٹنگ حالات میں، آلہ کم طاقت والے اسٹینڈ بائی موڈ میں ہوتا ہے۔ جب شارٹ سرکٹ کرنٹ گزرتا ہے، تو حوصلہ افزائی سگنل پہلے سے طے شدہ حد سے تجاوز کر جاتا ہے، جو ڈرائیو میکانزم کو متحرک کرتا ہے۔

2. غلطی کی جگہ کا طریقہ

اصل معائنے میں، متعدد JDX اشارے لائن کے ساتھ وقفوں پر نصب کیے جاتے ہیں۔ فالٹ ہونے پر، پاور سپلائی سائیڈ سے فالٹ پوائنٹ تک تمام اشارے سرخ ہو جائیں گے، جبکہ فالٹ پوائنٹ کے پیچھے والے اشارے سفید رہتے ہیں۔ انسپکٹرز کو صرف راستے میں اشارے کی حیثیت کا مشاہدہ کرنے کی ضرورت ہے۔ آخری سرخ اشارے اور پہلے سفید اشارے کے درمیان کا حصہ غلطی کی جگہ ہے۔ یہ طریقہ روایتی مکمل لائن معائنہ کے کام کے بوجھ کو مقامی سیکشن کی جانچ کے لیے کم کرتا ہے، جس سے غلطی کے مقام کی کارکردگی میں نمایاں بہتری آتی ہے۔

3. میکانزم کو ری سیٹ کریں۔

خرابی صاف ہونے اور بجلی بحال ہونے کے بعد، سامان خود بخود ایک پیش سیٹ وقت کے بعد دوبارہ سیٹ ہو جاتا ہے۔ ریٹریکٹ ایبل اوور ہیڈ فالٹ انڈیکیٹر JDX گراؤنڈنگ لوکیٹر مختلف لائنوں کی آپریشنل ضروریات کے مطابق ڈھالنے کے لیے 6، 12، 24 اور 36 گھنٹے کے قابل انتخاب ری سیٹ اوقات پیش کرتا ہے، جس سے قطب پر چڑھنے والے اہلکاروں کی طرف سے دستی طور پر دوبارہ ترتیب دینے کی ضرورت ختم ہوتی ہے۔

مصنوعات کی ساخت اور مواد کی خصوصیات

1. شیل مواد

ریٹریکٹ ایبل اوور ہیڈ فالٹ انڈیکیٹر JDX گراؤنڈنگ لوکیٹر کو اعلیٰ طاقت والے ایرو اسپیس مواد اور نینو ٹیکنالوجی کا استعمال کرتے ہوئے ایک ٹکڑے میں ڈھالا گیا ہے۔ شیل میں درج ذیل خصوصیات ہیں:

اعلی شفافیت: اندرونی فلپ اپ اسٹیٹس کے مشاہدے میں سہولت فراہم کرتا ہے۔

داغ مزاحمت: گندگی آسانی سے سطح پر نہیں چپکتی

عمر بڑھنے کے خلاف مزاحمت: بیرونی سورج کی طویل نمائش میں ٹوٹنے والا نہیں ہوتا ہے۔

بحالی سے پاک: اس کی ڈیزائن کردہ زندگی کے دوران کسی اضافی دیکھ بھال کی ضرورت نہیں ہے۔

2. بنیادی اجزاء کی ترکیب

3. ڈسپلے کا طریقہ

ریٹریکٹ ایبل اوور ہیڈ فالٹ انڈیکیٹر JDX گراؤنڈنگ لوکیٹر مکینیکل فلپ ٹاپ ڈسپلے کا استعمال کرتا ہے۔ یہ عام آپریشن میں سفید ہوتا ہے اور کسی خرابی کی نشاندہی کرنے کے لیے پلٹنے پر سرخ ہو جاتا ہے۔ سرخ پہلو فلوروسینٹ مواد کے ساتھ لیپت ہے، یہ قدرتی دن کی روشنی میں بہت زیادہ نظر آتا ہے اور رات میں یا کم روشنی والی حالتوں میں بھی قابل شناخت ہوتا ہے۔ مینوفیکچرر کے طور پر، Comewill اپنے ڈسپلے مواد کے انتخاب میں موسم کی مزاحمت کو ترجیح دیتا ہے، اس بات کو یقینی بناتا ہے کہ گھومنے والے اجزاء طویل مدتی UV نمائش کے تحت دھندلا یا خراب نہ ہوں۔

تنصیب کے منظرنامے اور سینسنگ کے طریقے: محفوظ اور ورسٹائل

یہ اشارے کافی لچکدار ہوتے ہیں جب بات آتی ہے کہ وہ کہاں جا سکتے ہیں۔ ہم انہیں اوور ہیڈ لائنوں (یوٹیلیٹی پولز پر)، اوور ہیڈ کیبلز، زیر زمین کیبلز (شہروں کے نیچے دبی ہوئی) اور یہاں تک کہ سوئچ گیئر کیبنٹس کے اندر بس باروں پر بھی انسٹال کرتے ہیں۔ بنیادی طور پر، کہیں بھی شارٹ سرکٹ کی خرابیاں تقسیم کے نظام میں ظاہر ہو سکتی ہیں۔
چونکہ وہ بہت سے مختلف مقامات پر استعمال ہوتے ہیں، اس لیے ان کے سینسنگ کے طریقے محفوظ ہونے کے لیے بنائے گئے ہیں — زندہ حصوں سے براہ راست رابطہ نہیں ہے۔ وولٹیج کا پتہ لگانے کے لیے، وہ لائن کے ارد گرد مقامی برقی میدان کے ممکنہ میلان کو محسوس کرتے ہیں۔ موجودہ پتہ لگانے کے لیے، وہ برقی مقناطیسی انڈکشن کا استعمال کرتے ہیں - اس طرح کہ ٹرانسفارمر کیسے کام کرتا ہے۔ یہ غیر رابطہ ڈیزائن گیم چینجر ہے: یہ ڈیوائس (اور ہمیں) ہائی وولٹیج سے محفوظ رکھتا ہے، اور انسٹالیشن کا طریقہ آسان بناتا ہے۔ ہمیں ان کو ماؤنٹ کرنے کے لیے لائن کاٹنے یا بجلی بند کرنے کی ضرورت نہیں ہے — بس ان پر کلیمپ لگائیں اور چلیں۔

آپریشنل اصول

شارٹ سرکٹ کا پتہ لگانے کے اصول:
شارٹ سرکٹ کے مظاہر کی خصوصیات کی بنیاد پر، شارٹ سرکٹ کے دوران کرنٹ میں اچانک تبدیلی جس کے ساتھ پروٹیکشن ڈیوائس کی پاور فیل ہو جاتی ہے، کو عمل کے معیار کے طور پر استعمال کیا جاتا ہے۔ فالٹ انڈیکیشن ڈایاگرام کے لیے تشریح کا طریقہ درج ذیل ہے: جب لائن 2 کے فیز A کی 2، 5، اور 8 اشارے کی روشنیاں، فیز B پر کوئی اشارے کی روشنی نہیں، فیز C کی 3، 6، اور 9 اشارے کی روشنیاں سرخ ہو جاتی ہیں، جبکہ اشارے کی روشنیاں 11 اور 12 سفید رہتی ہیں، یہ طے کیا جا سکتا ہے کہ شارٹ سرکٹ کے نقطہ نظر سے یہ طے کیا جا سکتا ہے۔

تکنیکی پیرامیٹر
