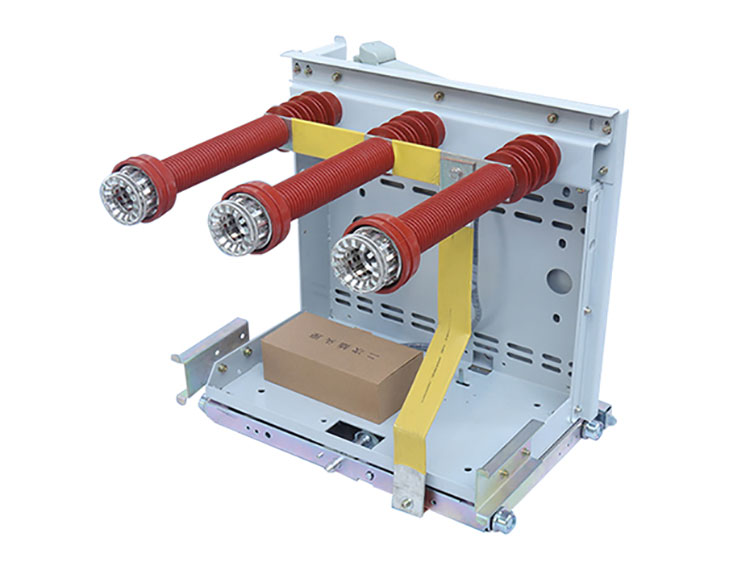

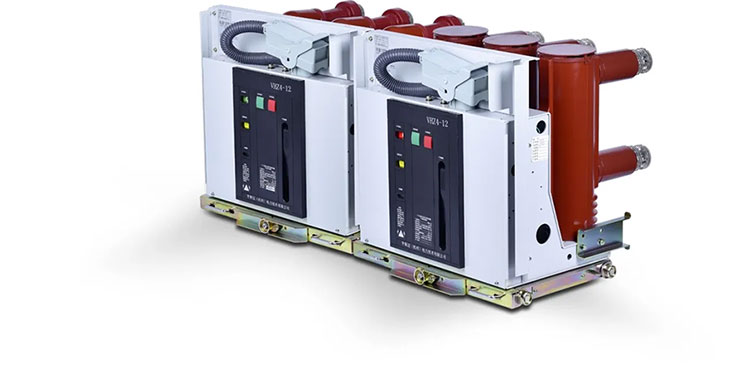

Comewill، ایک چین مینوفیکچرر اور سپلائر، معیار فراہم کرتا ہے۔آؤٹ ڈور ویکیوم سرکٹ بریکر، جو ویکیوم آرک بجھانے والے چیمبر اور اسپرنگ یا برقی مقناطیسی آپریٹنگ میکانزم کا استعمال کرتے ہوئے فالٹ کرنٹ کو روکتا ہے۔ کمپیکٹ ڈھانچہ، تیز آرک رکاوٹ، اور مضبوط ماحولیاتی موافقت کے ساتھ، یہ بریکر بیرونی برقی نیٹ ورکس میں بڑے پیمانے پر نصب کیے جاتے ہیں جن کی درجہ بندی عام طور پر 5kV سے 40.5kV تک ہوتی ہے۔
ایک آؤٹ ڈور ویکیوم سرکٹ بریکر کھلی ہوا میں بجلی کی تقسیم کے ماحول میں تنصیب کے لیے ڈیزائن کیا گیا ہے۔ یہ آرک بجھانے والے میڈیم کے طور پر ویکیوم انٹرپرٹر کا استعمال کرتا ہے اور برقی سرکٹ کو کھولنے اور بند کرنے کے لیے اسپرنگ یا برقی مقناطیسی میکانزم کے ذریعے کام کرتا ہے۔
جب کوئی خرابی ہوتی ہے تو، رابطے ویکیوم چیمبر کے اندر الگ ہوجاتے ہیں اور ایک برقی قوس بنتا ہے۔ چونکہ ماحول زیادہ ویکیوم کے تحت ہے، قوس تیزی سے بجھ جاتا ہے اور کرنٹ کو محفوظ طریقے سے روکا جاتا ہے۔ یہ بریکرز عام طور پر آؤٹ ڈور سب سٹیشنز، پول پر لگے ہوئے ڈسٹری بیوشن سسٹم، اور گرڈ انفراسٹرکچر میں استعمال ہوتے ہیں۔
ایک کا آپریشنآؤٹ ڈور ویکیوم سرکٹ بریکربنیادی طور پر دو حصے شامل ہیں: ویکیوم انٹرپرٹر اور آپریٹنگ میکانزم۔
ویکیوم آرک رکاوٹ
جب بریکر کھلتا ہے، تو الگ کرنے والے رابطوں کے درمیان ایک قوس بنتا ہے۔ ویکیوم چیمبر میں، قوس تیزی سے منتشر ہو جاتا ہے کیونکہ اسے برقرار رکھنے کے لیے تقریباً کوئی گیس کے ذرات نہیں ہوتے۔
توانائی ذخیرہ کرنے کا طریقہ کار
موسم بہار کا طریقہ کار مکینیکل توانائی کو ذخیرہ کرتا ہے اور اسے آپریشن کے دوران جاری کرتا ہے، رابطوں کو تیزی سے حرکت کرنے اور کرنٹ میں خلل ڈالتا ہے۔
تیز آپریشن کا وقت
عام طور پر کھلنے کا وقت ≤45 ms ہوتا ہے، جس سے سسٹم میں آلات کے نقصان کے پھیلنے سے پہلے بریکر خرابیوں کو الگ کر دیتا ہے۔
آؤٹ ڈور ویکیوم سرکٹ بریکر کا سامان تیار کرنے والی ایک پیشہ ور چائنا فیکٹری عام طور پر ڈسٹری بیوشن نیٹ ورکس میں استعمال ہونے والے معیاری تکنیکی اشارے کی پیروی کرتی ہے۔
شرح شدہ وولٹیج
عام سطحوں میں 12kV، 24kV، اور 40.5kV شامل ہیں۔
ریٹیڈ کرنٹ
سسٹم کی گنجائش کے لحاظ سے عام درجہ بندی شدہ کرنٹ 630A سے 1600A تک ہے۔
شارٹ سرکٹ بریک کرنٹ
زیادہ تر بریکر 20kA سے 31.5kA مداخلت کرنے کی صلاحیت کو سپورٹ کرتے ہیں۔
ماحولیاتی حالات
بیرونی سامان عام طور پر −40°C سے +40°C کے اندر کام کرتا ہے اور آلودہ ماحول کے لیے آلودگی کے خلاف مزاحمت کے ساتھ ڈیزائن کیا گیا ہے۔
مکینیکل لائف
بہت سے بریکرز کی مکینیکل زندگی 10,000 آپریشنز یا اس سے زیادہ تک پہنچ جاتی ہے۔
درست تنصیب فیلڈ میں آؤٹ ڈور ویکیوم سرکٹ بریکر کے مستحکم آپریشن کو یقینی بنانے میں مدد کرتی ہے۔
بڑھتے ہوئے ڈھانچہ
بریکر کو اسٹیل کے مخصوص فریم یا کھمبے کے ڈھانچے پر لگایا جاتا ہے، جو عام طور پر 4 میٹر یا اس سے زیادہ کی اونچائی پر نصب ہوتا ہے۔
اجزاء اسمبلی
اجزاء کو ترتیب وار نصب کیا جاتا ہے: ساختی فریم → پوسٹ انسولیٹر → ویکیوم انٹرپرٹر → بس بار کنکشن۔
بجلی کا کنکشن
آؤٹ پٹ لائن میں وقفہ کاری اور قطب کی دوری کو ڈیزائن کے معیارات پر عمل کرنا چاہیے، اور ٹرمینل کنکشن کو سنکنرن مخالف چکنائی سے محفوظ کیا جانا چاہیے۔
1. تیز قوس بجھانا
ویکیوم انٹرپشن ٹیکنالوجی تیزی سے آرک کو دبانے کی اجازت دیتی ہے اور سامان کے نقصان کے خطرے کو کم کرتی ہے۔
2. ماحولیاتی طور پر ہم آہنگ ڈیزائن
کسی موصل تیل یا SF6 گیس کی ضرورت نہیں ہے، جو رساو یا اخراج سے بچنے میں مدد کرتی ہے۔
3. کم دیکھ بھال کی ضروریات
سیل شدہ ویکیوم چیمبر اندرونی رابطوں کے لباس کو کم کرتا ہے اور معمول کی خدمت کو کم کرتا ہے۔
4. کومپیکٹ اور ہلکا پھلکا ڈھانچہ
روایتی آئل سرکٹ بریکرز کے مقابلے میں، ڈھانچہ چھوٹا اور ٹرانسپورٹ اور انسٹال کرنا آسان ہے۔
5. بیرونی حالات میں موافقت
جامع موصلیت کا مواد جیسے سلیکون ربڑ یا ایپوکسی رال آلودگی فلیش اوور، الٹرا وایلیٹ تابکاری، اور درجہ حرارت کی تبدیلیوں کے خلاف مزاحمت میں مدد کرتے ہیں۔
