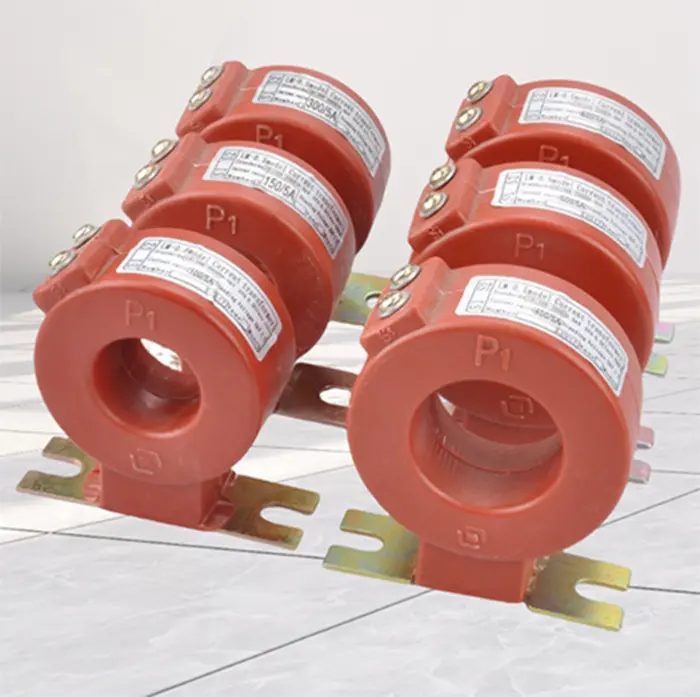

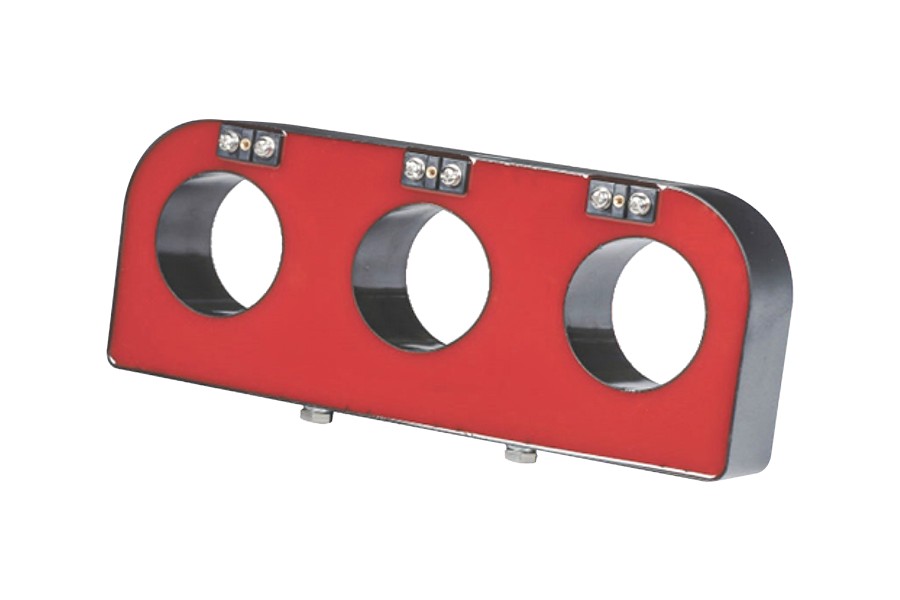

دیInflatable کابینہ کرنٹ ٹرانسفارمرایک موجودہ پیمائش اور تحفظ کا آلہ ہے جو گیس سے موصل سوئچ گیئر سسٹم جیسے C-GIS کے لیے ڈیزائن کیا گیا ہے۔ یہ بنیادی کرنٹ کی پیمائش کرتا ہے اور کومپیکٹ سوئچ گیئر کیبینٹ کے اندر میٹرنگ اور ریلے کے تحفظ کے لیے درست سگنل فراہم کرتا ہے۔Comewillایک پیشہ ور سپلائر، معیاری انفلٹیبل کیبنٹ کرنٹ ٹرانسفارمر فراہم کرتا ہے جو اسٹاک میں ہیں۔
ایک انفلیٹیبل کیبنٹ کرنٹ ٹرانسفارمر گیس سے موصل سوئچ گیئر کیبینٹ کے اندر نصب کیا جاتا ہے جہاں موصلیت کا ذریعہ سلفر ہیکسا فلورائیڈ (SF₆) یا خشک ہوا ہو سکتا ہے۔ یہ ہائی پرائمری کرنٹ کو معیاری ثانوی کرنٹ میں تبدیل کرتا ہے، عام طور پر 5A یا 1A، جسے میٹر، ریلے اور تحفظ کے آلات کے ذریعے محفوظ طریقے سے استعمال کیا جا سکتا ہے۔
چونکہ ٹرانسفارمر C-GIS سوئچ گیئر کے ڈھانچے کے لیے ڈیزائن کیا گیا ہے، اس لیے یہ عام طور پر کیبل انلیٹ یا آؤٹ لیٹ کنڈکٹر کے ارد گرد نصب ہوتا ہے۔ کمپیکٹ سائز موصلیت کی مستحکم کارکردگی کو برقرار رکھتے ہوئے اسے سیل بند سوئچ گیئر کمپارٹمنٹ کے اندر فٹ ہونے دیتا ہے۔
Comewill ایک پیشہ ور فیکٹری ہے، پیداوارInflatable کابینہ کرنٹ ٹرانسفارمرسازوسامان ساختی وشوسنییتا اور تنصیب کی مطابقت پر توجہ مرکوز کرتا ہے۔
1. Epoxy رال معدنیات سے متعلق ساخت
آئرن کور اور ثانوی وائنڈنگز ایپوکسی رال کے ساتھ لپیٹے ہوئے ہیں، جو ایک مہر بند اور شعلہ روکنے والا جسم بناتے ہیں۔
2. کومپیکٹ انسٹالیشن ڈیزائن
چھوٹا سائز اور ہلکا وزن براہ راست کیبل سرکٹس یا inflatable الماریوں کے اندر بس بار پر تنصیب کی اجازت دیتا ہے۔
3. سیل شدہ پرائمری کنڈکٹر
موصلیت کی سالمیت کو برقرار رکھنے کے لیے بنیادی موصل عام طور پر ایک سٹینلیس سٹیل یا موصل مکان کے اندر بند ہوتا ہے۔
4. قدرتی کولنگ ڈیزائن
مربوط موصلیت اور گرمی کی کھپت ٹرانسفارمر کو کولنگ کے اضافی سامان کے بغیر کام کرنے کی اجازت دیتی ہے۔
ریٹیڈ پرائمری کرنٹ
تقسیم کے نیٹ ورک کی ضروریات پر منحصر ہے، مشترکہ رینجز میں 20A سے 600A شامل ہیں۔
درجہ بندی شدہ ثانوی کرنٹ
پیمائش اور تحفظ کے آلات کے لیے معیاری آؤٹ پٹ 5A یا 1A ہیں۔
درستگی کی کلاس
عام امتزاج میں 0.5/10P شامل ہیں، جو میٹرنگ اور ریلے کے تحفظ کے افعال دونوں کو سپورٹ کرتے ہیں۔
شرح شدہ تعدد
زیادہ تر یونٹ 50Hz یا 60Hz پر کام کرتے ہیں۔
موصلیت کی سطح
عام موصلیت کی سطحیں 12/42/75kV ہیں، جو درمیانی وولٹیج سوئچ گیئر ایپلی کیشنز کے لیے موزوں ہیں۔
ماحولیاتی موافقت
Inflatable کابینہ کرنٹ ٹرانسفارمر کو بند سوئچ گیئر والے ماحول میں آپریشن کے لیے ڈیزائن کیا گیا ہے جو مشکل حالات کا سامنا کر سکتے ہیں۔
درجہ حرارت کی حد
عام آپریٹنگ درجہ حرارت −5°C سے +45°C تک ہوتا ہے۔
آلودگی کے خلاف مزاحمت
مہر بند موصلیت دھول، نمی اور آلودگی کے اثر کو کم کرتی ہے۔
اونچائی کا آپریشن
بہت سے ڈیزائن سطح سمندر سے 3000 میٹر تک کے علاقوں میں تنصیب کی حمایت کرتے ہیں۔
گیس سے موصل مطابقت
کچھ نئے ڈیزائن ماحولیاتی اثرات کو کم کرنے کے لیے SF₆ کی بجائے خشک ہوا کو موصلیت کا ذریعہ استعمال کرتے ہیں۔
Inflatable کابینہ کرنٹ ٹرانسفارمر آلات کا ایک قابل اعتماد چین فراہم کنندہ بجلی کی تقسیم کے متعدد شعبوں میں استعمال ہونے والی مصنوعات فراہم کرتا ہے۔
عام ایپلی کیشنز میں شامل ہیں:
شہری ریل ٹرانزٹ پاور سسٹم
صنعتی تقسیم کے نیٹ ورک
دھات کاری اور پیٹرو کیمیکل پلانٹس
درمیانے وولٹیج کے سب اسٹیشنز
اونچائی پر پاور گرڈ انفراسٹرکچر
