ویکیوم سرکٹ بریکر (VCB)، جدید میڈیم وولٹیج بجلی کی تقسیم میں ایک اہم آلہ۔ ہم خلا میں آرک کے ختم ہونے کی بنیادی طبیعیات کو دریافت کرتے ہیں، ویکیوم انٹرپرٹر سے لے کر آپریٹنگ میکانزم تک کے بنیادی اجزاء کو الگ کرتے ہیں اور SF₆ ٹیکنالوجی کے ساتھ ایک تفصیلی، عملی موازنہ پیش کرتے ہیں۔ مضمون میں درخواست کے کلیدی شعبوں، انتخاب کے معیارات، اور دیکھ بھال کے بہترین طریقوں کا بھی خاکہ پیش کیا گیا ہے، یہ سب انڈسٹری انجینئرنگ کے اصولوں پر مبنی ہیں۔ ایک پیشہ ور کے طور پرچین میں مقیم صنعت کار اور سپلائر, Comewillاعلیٰ معیار کے، حسب ضرورت VCB حل فراہم کرتا ہے جو دنیا بھر میں صنعتی، تجارتی اور افادیت کے منصوبوں کے لیے قابل اعتماد، لمبی عمر، اور ماحولیاتی ذمہ داری کو یکجا کرتا ہے۔

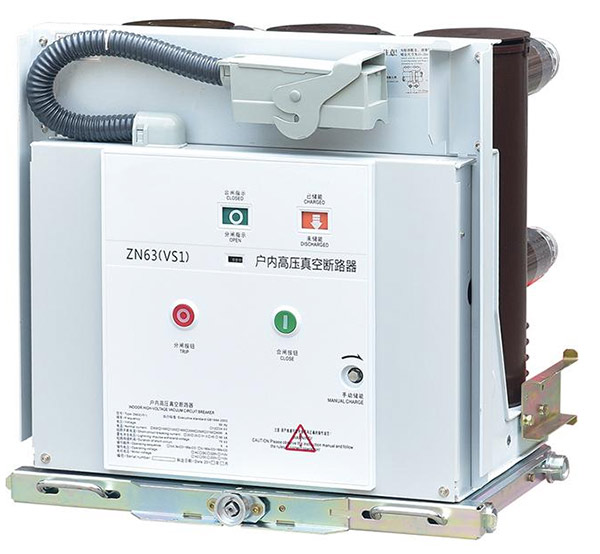

دیویکیوم سرکٹ بریکر (VCB)قابل اعتماد درمیانے وولٹیج بجلی کی تقسیم کا سنگ بنیاد بن گیا ہے، جو سب سٹیشنوں، صنعتی پلانٹس اور تجارتی سہولیات میں بنیادی حفاظتی آلہ کے طور پر کام کرتا ہے۔ پرانی ٹیکنالوجیز کے برعکس جو تیل، ہوا، یا SF₆ گیس پر انحصار کرتی ہیں، VCB اس قوس کو بجھانے کے لیے ہائی ویکیوم ماحول کا استعمال کرتا ہے جو خرابی کے دوران رابطے کے الگ ہونے پر بنتا ہے۔ یہ طریقہ سوئچنگ کی رفتار، آپریشنل اعتبار، اور ماحولیاتی تحفظ میں الگ الگ فوائد پیش کرتا ہے، جس سے یہ 3 kV سے 36 kV تک کی ایپلی کیشنز کے لیے ترجیحی انتخاب ہے۔
جدید الیکٹریکل انفراسٹرکچر ایسے آلات کا مطالبہ کرتا ہے جو نہ صرف تناؤ کے تحت کارکردگی کا مظاہرہ کرتے ہیں بلکہ کئی دہائیوں کی خدمت میں کم سے کم مداخلت کی بھی ضرورت ہوتی ہے۔ VCBs اس چیلنج کو اپنے سیل شدہ زندگی کے لیے مداخلت کرنے والوں اور مضبوط مکینیکل ڈیزائن کے ذریعے پورا کرتے ہیں، جو دیگر بریکر اقسام کے مقابلے میں دیکھ بھال کے وقفوں کو نمایاں طور پر کم کرتے ہیں۔Comewillایک تجربہ کار چائنا مینوفیکچرر کے طور پر، VCBs تیار کرنے میں مہارت رکھتا ہے جو اشنکٹبندیی نمی سے لے کر صنعتی دھول سے بھرے ماحول تک وسیع پیمانے پر آپریٹنگ حالات میں مستقل کارکردگی فراہم کرنے کے لیے انجنیئر ہیں۔
یہ مضمون VCB ٹکنالوجی پر ایک اصل تکنیکی نقطہ نظر پیش کرتا ہے، انجینئرنگ کے اصولوں پر توجہ مرکوز کرتا ہے جو اس کے آپریشن کو کنٹرول کرتے ہیں، اہم اجزاء جو اس کی لمبی عمر کو یقینی بناتے ہیں، اور عملی عوامل انجینئرز کو نئے یا ریٹروفٹ پروجیکٹس کے لیے ان آلات کا انتخاب اور وضاحت کرتے وقت غور کرنا چاہیے۔
ہر VCB کے مرکز میں ایک بنیادی جسمانی اصول موجود ہے: ایک برقی قوس کا ایک اعلی خلا میں خود کو برقرار رکھنے میں ناکامی۔ جب بریکر کے رابطے خرابی کے حالات میں الگ ہوجاتے ہیں، تو کرنٹ آئنائزڈ دھاتی بخارات کے ذریعے راستہ برقرار رکھنے کی کوشش کرتا ہے۔ تاہم، کیونکہ مداخلت کرنے والے کو 10⁻⁴ Pa سے کم دباؤ پر نکالا جاتا ہے، اس لیے مالیکیولز کا اوسط آزاد راستہ بہت طویل ہے، اور آئنائزیشن کے لیے دستیاب ذرات کم ہیں۔
جو قوس بنتا ہے وہ تقریباً مکمل طور پر رابطے کی سطحوں سے دھاتی بخارات کے پلازما کے طور پر موجود ہوتا ہے۔ جیسا کہ کرنٹ قدرتی طور پر AC سائیکل میں صفر سے گزرتا ہے، یہ بخارات تقریباً فوری طور پر ٹھنڈے رابطے والے چہروں اور آس پاس کی آرک شیلڈز پر گاڑھا ہو جاتا ہے۔ یہ تیز گاڑھا ہونا — کے نام سے جانا جاتا ہے۔ڈائی الیکٹرک بحالیآرک کو روکنے سے روکتا ہے، مؤثر طریقے سے نصف سائیکل میں خرابی کو صاف کرتا ہے۔ پورا عمل صاف، خاموش ہے، اور کم سے کم رابطہ کٹاؤ پیدا کرتا ہے، جو VCB کی اعلی برقی برداشت میں حصہ ڈالتا ہے، جو اکثر 5,000 فل لوڈ آپریشنز سے زیادہ ہوتا ہے۔
اہم بات یہ ہے کہ ویکیوم انٹرپرٹر کا ڈیزائن اس بات کو یقینی بناتا ہے کہ آرک مرتکز اور پھیلا ہوا رہے، ایسے گرم مقامات سے پرہیز کریں جو سیرامک لفافے کو نقصان پہنچا سکتے ہیں۔ مخصوص رابطہ جیومیٹریوں کا استعمال، جیسے محوری یا شعاعی مقناطیسی میدان کے رابطے، قوس کی حرکت کو مزید کنٹرول کرتا ہے اور یکساں پہننے کو یقینی بناتا ہے، اس طرح مداخلت کرنے والے کی فعال زندگی میں توسیع ہوتی ہے۔ آرک ختم ہونے کا یہ اصول وہی ہے جو VCBs کو بار بار سوئچنگ ڈیوٹی کے لیے غیر معمولی طور پر موزوں بناتا ہے، جیسے موٹر اسٹارٹنگ یا کپیسیٹر بینک سوئچنگ، جہاں دیگر ٹیکنالوجیز زیادہ تیزی سے تنزلی کا شکار ہوں گی۔
درمیانی وولٹیج ایپلی کیشنز کے لیے، ویکیوم اور SF₆ ٹیکنالوجی کے درمیان انتخاب انجینئرنگ کا ایک عام فیصلہ ہے۔ دونوں پختہ ٹیکنالوجیز ہیں، لیکن ان کی خصوصیات پروجیکٹ کی ترجیحات کے ساتھ مختلف طریقے سے سیدھ میں آتی ہیں۔ نیچے دی گئی جدول بیرونی وینڈر ڈیٹا پر انحصار کیے بغیر آپریشنل اور ماحولیاتی عوامل پر مبنی اصل، تفصیلی موازنہ فراہم کرتی ہے۔
| پیرامیٹر | ویکیوم سرکٹ بریکر (VCB) | SF6 سرکٹ بریکر |
|---|---|---|
| مداخلت کا میڈیم | ویکیوم (ڈائی الیکٹرک طاقت ~10⁷ V/m) | دباؤ پر SF₆ گیس (عام طور پر 5–7 بار) |
| عام وولٹیج کلاس | 3 kV - 36 kV (پرائمری میڈیم وولٹیج) | 3 kV – 800 kV+ (MV سے EHV کا احاطہ کرتا ہے) |
| ماحولیاتی اثرات | صفر اخراج؛ کوئی گرین ہاؤس گیس اثر نہیں ہے | ہائی GWP (23,500x CO₂)؛ سخت ہینڈلنگ اور ری سائیکلنگ کی ضرورت ہے۔ |
| کٹاؤ اور زندگی سے رابطہ کریں۔ | کم کشرن؛ برقی زندگی 30 مکمل فالٹس یا 5,000+ سوئچنگ آپریشنز تک | اعتدال پسند کٹاؤ؛ گیس سڑن مصنوعات کے انتظام کی ضرورت ہے |
| بحالی کا نظام | کم سے کم مداخلت کرنے والوں کو تاحیات سیل کر دیا جاتا ہے۔ صرف میکانزم چکنا | وقتا فوقتا گیس کی کثافت کی جانچ؛ نمی اور ضمنی مصنوعات کی نگرانی |
| آپریٹنگ میکانزم | بہار یا مقناطیسی ایکچیویٹر - کم توانائی کی ضرورت | بہار، ہائیڈرولک، یا نیومیٹک – اکثر زیادہ توانائی |
| مخصوص طاقتیں | بار بار سوئچنگ، کم دیکھ بھال، ماحولیاتی طور پر سومی | ہائی وولٹیج، کمپیکٹ تنصیبات، ہائی فالٹ موجودہ صلاحیت کے لیے بہترین |
یہ موازنہ ظاہر کرتا ہے کہ VCBs ان ایپلی کیشنز میں خاص طور پر مضبوط ہیں جہاں ماحولیاتی ذمہ داری، بار بار آپریشن، اور کم لائف سائیکل کے اخراجات اہم ہیں۔ درمیانی وولٹیج نیٹ ورکس کے لیے پائیدار، اعلیٰ کارکردگی کا حل تلاش کرنے والے یوٹیلیٹیز اور صنعتی صارفین کے لیے، VCBs ایک زبردست ٹیکنالوجی کا انتخاب پیش کرتے ہیں۔ComewillVCBs تیار کرتا ہے جو ان موروثی فوائد کا فائدہ اٹھاتے ہیں، ان ڈور اور آؤٹ ڈور استعمال کے لیے 12kV سے 40.5kV تک کی مصنوعات کی ایک رینج پیش کرتے ہیں۔
ایک VCB عین مطابق انجنیئر اجزاء کی ایک اسمبلی ہے، ہر ایک قابل اعتماد آپریشن کو یقینی بنانے میں اہم کردار ادا کرتا ہے۔ دو سب سے اہم حصے ویکیوم انٹرپرٹر اور آپریٹنگ میکانزم ہیں۔
ویکیوم انٹرپرٹر ایک ہرمیٹک طور پر مہر بند سیرامک سلنڈر ہے جس میں فکسڈ اور حرکت پذیر رابطے ہوتے ہیں۔ سیرامک مواد (اکثر ایلومینا) بہترین ڈائی الیکٹرک موصلیت اور مکینیکل طاقت فراہم کرتا ہے۔ اندر، ایک دھاتی بیلو حرکت پذیر رابطے کو بیرونی آپریٹنگ راڈ سے جوڑتی ہے، محوری حرکت کی اجازت دیتے ہوئے ویکیوم سیل کو برقرار رکھتی ہے۔ ایک نفیس شیلڈنگ سسٹم رابطوں کو گھیر کر دھاتی بخارات کو گاڑھا کرتا ہے اور اسے سیرامک کی اندرونی سطح پر جمع ہونے سے روکتا ہے، جس سے آلے کی زندگی بھر میں موصلیت کی سالمیت برقرار رہتی ہے۔ رابطہ مواد، عام طور پر ایک تانبے-کرومیم مرکب، کو اس کی ویلڈنگ کے خلاف مزاحمت اور کم کٹائی کرنٹ کو برقرار رکھنے کی صلاحیت کے لیے منتخب کیا جاتا ہے، جو انڈکٹو لوڈ سوئچنگ کے لیے اہم ہے۔
آپریٹنگ میکانزم ایک درست، تیز رفتار طریقے سے رابطوں کو کھولنے اور بند کرنے کے لیے محرک قوت فراہم کرتا ہے۔ موسم بہار سے چلنے والے میکانزم VCBs میں سب سے زیادہ عام ہیں کیونکہ ان کی وشوسنییتا اور ٹرپنگ کے دوران بیرونی طاقت کے ذرائع سے آزادی ہے۔ توانائی کو اختتامی موسم بہار میں ذخیرہ کیا جاتا ہے (دستی یا موٹر چارجنگ سسٹم کے ذریعے) اور جب ٹرپ سگنل موصول ہوتا ہے تو اسے چھوڑ دیا جاتا ہے۔ یہ ذخیرہ شدہ توانائی کا ڈیزائن اس بات کو یقینی بناتا ہے کہ کنٹرول وولٹیج سے قطع نظر بریکر مستقل رفتار اور قوت کے ساتھ کھلتا ہے۔ دیگر اختیارات میں مقناطیسی ایکچیوٹرز شامل ہیں، جو مستقل میگنےٹ اور کنڈلی کو لیچنگ کے لیے استعمال کرتے ہیں، جو کم حرکت پذیر حصوں کے ساتھ ایک آسان مکینیکل ڈیزائن پیش کرتے ہیں۔ Comewill's VCBs CT سیریز جیسے مضبوط میکانزم سے لیس ہیں، جو کم سے کم ایڈجسٹمنٹ کے ساتھ ہزاروں آپریشنز کے لیے ڈیزائن کیے گئے ہیں۔
VCBs کو ان کی تنصیب کے ماحول اور مخصوص آپریشنل مطالبات کے لحاظ سے درجہ بندی کیا گیا ہے۔ دو بنیادی اقسام ہیں:
کلیدی درخواست کے علاقوں میں شامل ہیں:
ایک وسیع پورٹ فولیو کے ساتھ،Comewillانڈور اور آؤٹ ڈور ایپلی کیشنز کے لیے VCBs فراہم کرتا ہے، مخصوص کسٹمر کی ضروریات اور پروجیکٹ کے معیارات کو پورا کرنے کے لیے حسب ضرورت پیش کرتا ہے۔
کسی مخصوص پروجیکٹ کے لیے صحیح VCB کا انتخاب کرنے کے لیے سسٹم کے پیرامیٹرز اور آپریشنل حالات دونوں کی مکمل جانچ کی ضرورت ہوتی ہے۔ مندرجہ ذیل معیار خریداری کے درست فیصلے کی بنیاد بناتے ہیں:
ان معیارات کا بغور جائزہ لے کر، انجینئرز اور پروکیورمنٹ ٹیمیں ایک VCB کی وضاحت کر سکتی ہیں جو نہ صرف فوری تکنیکی تقاضوں کو پورا کرتا ہے بلکہ طویل مدتی اعتبار اور لاگت کی تاثیر بھی فراہم کرتا ہے۔Comewillصارفین کو ان انتخابوں پر تشریف لے جانے میں مدد کرنے کے لیے تفصیلی تکنیکی مدد فراہم کرتا ہے، ایسی مصنوعات پیش کرتا ہے جو بڑے بین الاقوامی معیارات کے مطابق ہوں۔
بنیادی فائدہ خلا میں کرنٹ صفر کے تقریباً فوراً بعد قوس کو بجھانے کی صلاحیت میں مضمر ہے، جس سے تیزی سے ڈائی الیکٹرک ریکوری ہوتی ہے۔ اس کے نتیجے میں بہت کم آرکنگ اوقات، رابطے کے کٹاؤ میں کمی، اور کم سے کم دیکھ بھال ہوتی ہے، جو اسے درمیانے وولٹیج کے نظام کے لیے انتہائی قابل اعتماد بناتی ہے۔
VCBs بنیادی طور پر درمیانے وولٹیج ایپلی کیشنز کے لیے ڈیزائن کیے گئے ہیں، جو تقریباً 3 kV سے لے کر 36 kV تک کی رینج پر محیط ہیں۔ یہ انہیں ڈسٹری بیوشن نیٹ ورکس اور صنعتی پاور سسٹم کے لیے معیاری انتخاب بناتا ہے۔
VCBs کا ایک اہم ماحولیاتی فائدہ ہے کیونکہ وہ خلاء کو مداخلت کے ذریعہ استعمال کرتے ہیں، جس کا کوئی گرین ہاؤس گیس اثر نہیں ہوتا ہے۔ اس کے برعکس، SF₆ گیس میں بہت زیادہ گلوبل وارمنگ پوٹینشل (GWP) ہے اور اسے احتیاط سے ہینڈل کرنے اور زندگی کے آخر میں ری سائیکلنگ کے طریقہ کار کی ضرورت ہے۔
دو سب سے اہم اجزاء ویکیوم انٹرپرٹر (سیل بند رابطے) اور آپریٹنگ میکانزم ہیں۔ مداخلت کرنے والے کا رابطہ مواد اور شیلڈنگ برقی زندگی کا تعین کرتے ہیں، جبکہ میکانزم کا ڈیزائن اور مادی معیار میکانکی برداشت کا حکم دیتا ہے۔
جی ہاں، VCBs غیر معمولی طور پر بار بار سوئچنگ ڈیوٹی کے لیے موزوں ہیں، جیسے موٹر اسٹارٹنگ، کپیسیٹر بینک سوئچنگ، اور آرک فرنس کنٹرول۔ ان کا مضبوط ڈیزائن اور کم رابطہ کٹاؤ زیادہ تعداد میں محفوظ آپریشنز کی اجازت دیتا ہے۔
VCBs کو بہت کم دیکھ بھال کی ضرورت ہوتی ہے۔ بنیادی کاموں میں مناسب چکنا کرنے کے لیے آپریٹنگ میکانزم کا وقتاً فوقتاً معائنہ، مکینیکل انڈیکیٹرز کی جانچ، اور نقصان کی کسی بھی علامت کے لیے مداخلت کرنے والے کا بصری معائنہ شامل ہے۔ مداخلت کرنے والوں کو زندگی بھر کے لیے سیل کر دیا جاتا ہے اور انہیں عام سروس کے حالات میں گیس ری فلنگ یا رابطے کی تبدیلی کی ضرورت نہیں ہوتی ہے۔
