چین سے حسب ضرورت 0.72-40.5kV انڈور کرنٹ ٹرانسفارمر خریدیں۔

Comewillچین میں برقی پیمائش اور تحفظ کے آلات کا ایک قابل اعتماد صنعت کار اور سپلائر فراہم کرتا ہے۔0.72-40.5kV انڈور کرنٹ ٹرانسفارمر (CTs)صنعتی، تجارتی اور یوٹیلیٹی ایپلی کیشنز کے لیے۔

کام کرنے کا اصول

0.72-40.5kV انڈور کرنٹ ٹرانسفارمربرقی مقناطیسی انڈکشن کی بنیاد پر کام کرتا ہے، درست پیمائش اور تحفظ کو فعال کرنے کے لیے ہائی پرائمری کرنٹ کو نچلے، قابل پیمائش سیکنڈری کرنٹ میں تبدیل کرتا ہے۔

کلیدی فنکشنل اقدامات:

1. برقی مقناطیسی انڈکشن: پرائمری کنڈکٹر کے ذریعے الٹرنٹنگ کرنٹ آئرن کور میں ایک مقناطیسی میدان پیدا کرتا ہے، جس سے سیکنڈری وائنڈنگ میں متناسب کرنٹ آتا ہے (جیسے، 1000:1 تناسب)۔

2. سگنل آئسولیشن: ثانوی کرنٹ (عام طور پر 5A یا 1A) ہائی وولٹیج پرائمری سرکٹ سے الگ تھلگ ہوتا ہے، جو اہلکاروں اور آلات کی حفاظت کو یقینی بناتا ہے۔

3. درستگی کا کنٹرول: اعلی مقناطیسی چالکتا مواد، جیسے کہ سلیکون سٹیل شیٹس یا نانو کرسٹل لائن الائے، ہسٹریسس نقصانات کو کم کرتے ہیں، IEC 60044-1 معیارات کے مطابق 0.2 لیول (غلطی ±0.2%) تک درستگی حاصل کرتے ہیں۔

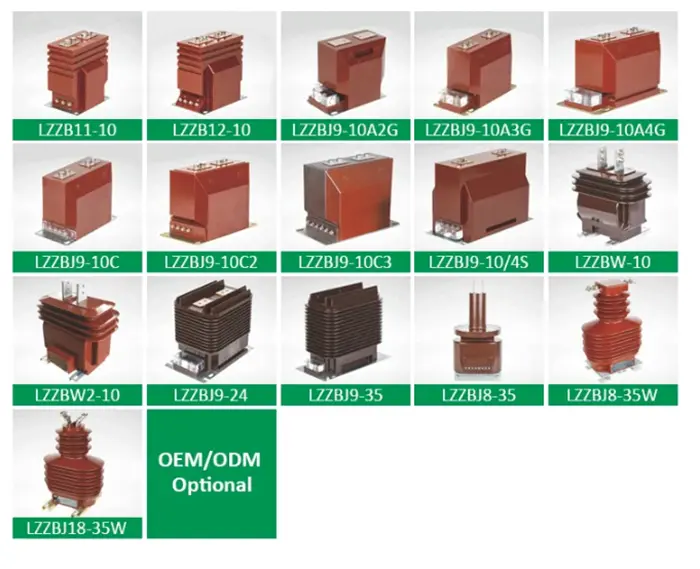

0.72-40.5kV Indoor Current Transformer Types

اہم اقسام

1. برقی مقناطیسی سی ٹی

خصوصیات: سمیٹ کے ساتھ آئرن کور، سرمایہ کاری مؤثر، انتہائی مستحکم۔

ایپلی کیشنز: 10kV سے کم ڈسٹری بیوشن سسٹم، جیسے صنعتی یا کمرشل بجلی کی پیمائش۔

پیرامیٹرز کی مثال: ریٹیڈ موجودہ تناسب 200/5A، لوڈ امپیڈنس 2.5 Ω (GB/T 20840.2-2014)۔

2. الیکٹرانک سی ٹی

خصوصیات: ہال عناصر یا فائبر آپٹک سینسر، وسیع فریکوئنسی بینڈ (0.1Hz–1MHz)، مضبوط EMI مزاحمت کا استعمال کرتا ہے۔

ایپلی کیشنز: نئی انرجی پاور جنریشن، ہائی سپیڈ ریل کرشن سسٹم۔

3. روگوسکی کوائل

خصوصیات: کور لیس ڈیزائن، اعلی لکیری، عارضی موجودہ پیمائش کے لیے موزوں ہے۔

پیرامیٹرز کی مثال: آؤٹ پٹ سگنل 0.333V/kA، لکیری خرابی <±0.1% (IEEE C57.13-2016)۔

درخواست کے منظرنامے۔

بجلی کی پیمائش

DL/T 725-2013 کے بعد، اعلی درستگی والے صنعتی یا تجارتی میٹر، عام طور پر 0.5S درستگی (±0.5%) کی ضرورت ہوتی ہے۔

ریلے پروٹیکشن

اوورکورنٹ یا تفریق تحفظ؛ CTs کو خامی کی مخصوص حدوں کو پورا کرنا چاہیے (مثلاً، 5P20، 20× ریٹیڈ کرنٹ پر غلطی ≤5%)۔

صنعتی نگرانی

ہائی فریکوئنسی یا تیز رفتار ایپلی کیشنز (مثلاً، سٹیل پلانٹس، انڈکشن فرنس) کو فریکوئنسی رسپانس>10kHz کے ساتھ الیکٹرانک CTs کی ضرورت ہوتی ہے۔

انتخاب اور دیکھ بھال کے رہنما خطوط

انتخاب کے پیرامیٹرز

ریٹیڈ کرنٹ: بہترین تحفظ کے لیے 1.2–1.5× لوڈ کرنٹ کا انتخاب کریں۔

درستگی کی سطح: پیمائش CTs کے لیے 0.2 استعمال کریں۔ تحفظ CTs کے لیے 5P/10P۔

تنصیب اور دیکھ بھال

سیکنڈری پر اوپن سرکٹ سے بچیں: خطرناک kV وولٹیج پیدا کر سکتا ہے۔

موصلیت کی جانچ پڑتال کریں: باقاعدگی سے چیک کریں کہ آیا کی موصلیت مزاحمت0.72-40.5kV انڈور کرنٹ ٹرانسفارمر≥1MΩ ہے۔

منظر نامے کی مماثلت: درخواست کی ضروریات، درستگی، لاگت اور وشوسنییتا کی بنیاد پر CT قسم (الیکٹرو میگنیٹک، الیکٹرانک، روگوسکی) منتخب کریں۔

View as

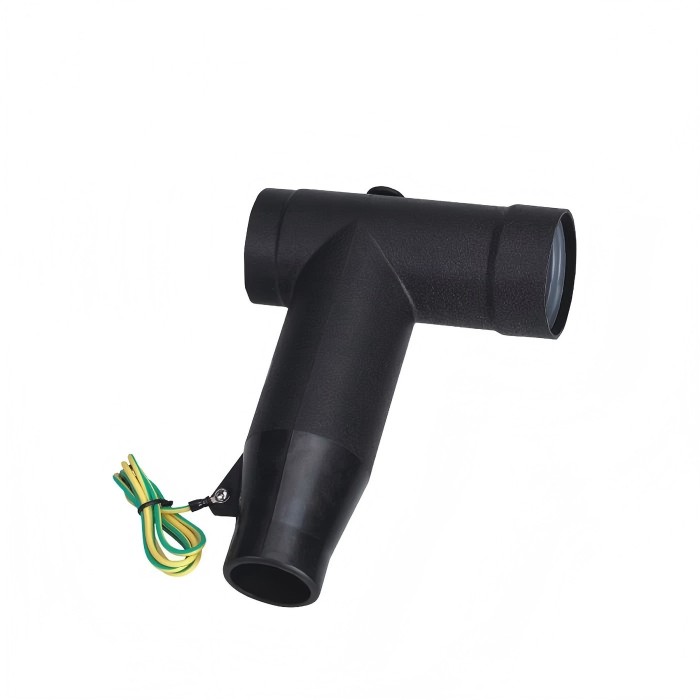

12/24KV 630A الگ کرنے والا T کنیکٹر

Comewill سے 12/24KV 630A سیپر ایبل ٹی کنیکٹر، ایک بھروسہ مند چین مینوفیکچرر، سپلائر، اور فیکٹری، ہائی وولٹیج کیبل ڈسٹری بیوشن سسٹم کے لیے انجنیئر ہے جس میں لچک، حفاظت اور طویل مدتی استحکام کی ضرورت ہوتی ہے۔ جدید گرڈ کی توسیع کے لیے ڈیزائن کیا گیا ہے، یہ موصلیت کی سالمیت یا آپریشنل وشوسنییتا پر سمجھوتہ کیے بغیر متعدد سمتوں میں مین پاور لائنوں کی محفوظ برانچنگ کو قابل بناتا ہے۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

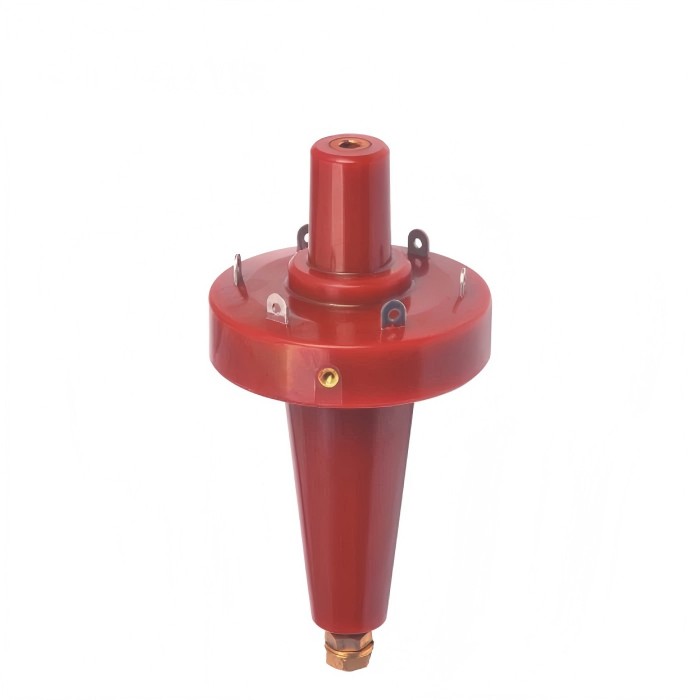

24KV 400A اپریٹس بشنگ

چین میں ایک پیشہ ور صنعت کار اور سپلائر Comewill کی طرف سے 24kV 400A اپریٹس بشنگ کو میڈیم وولٹیج برقی نظاموں کے لیے ایک اعلیٰ کارکردگی والے انٹرفیس جزو کے طور پر بنایا گیا ہے۔ یہ 200A کیبل کنیکٹرز کے لیے ایک محفوظ اور مستحکم کنکشن پوائنٹ فراہم کرتا ہے جو سوئچ گیئر، ٹرانسفارمرز، کیپسیٹرز، اور دیگر تیل سے موصل یا ٹھوس موصل آلات میں استعمال ہوتے ہیں۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

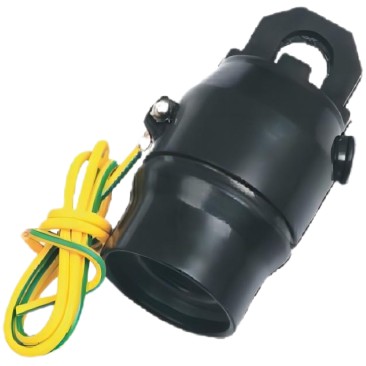

24KV 250A موصل حفاظتی ٹوپی

چین کے معروف مینوفیکچرر Comewill سے معیاری 24KV 250A موصل حفاظتی کیپ خریدیں۔ یہ خاص طور پر لوڈ بریک بشنگ انٹرفیس کو موصل اور سیل کرنے کے لیے ڈیزائن کیا گیا ہے۔ بس اسے لوڈ بریک پروڈکٹ کے ساتھ جوڑیں، ڈرین وائر کو زمین سے جوڑیں، اور یہ توانائی بخش جھاڑیوں کے لیے مکمل طور پر ڈھال والا، آبدوز انسولیٹنگ کور بنائے گا۔ نم، سخت ماحول میں بھی، آپ کا سامان محفوظ رہتا ہے۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

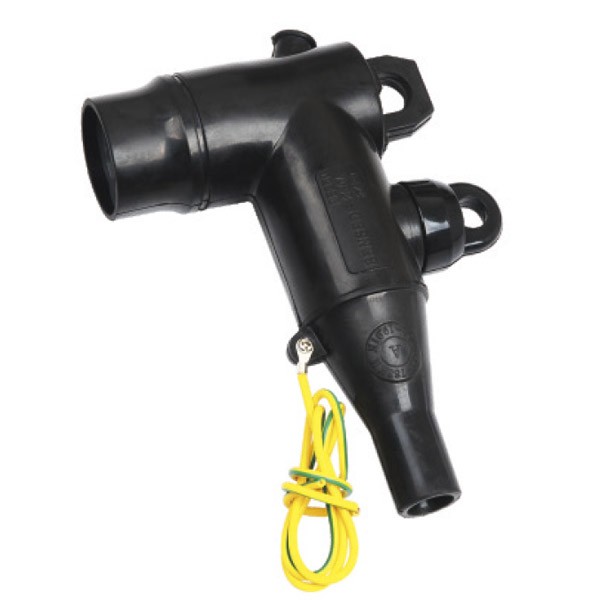

24KV 250A لوڈ بریک کہنی کنیکٹر

چین میں ایک پیشہ ور مینوفیکچرر Comewill سے 24kV 250A لوڈ بریک ایلبو کنیکٹر، جدید پاور ڈسٹری بیوشن سسٹم میں محفوظ اور موثر میڈیم وولٹیج کیبل سوئچنگ اور کنکشن کے لیے ڈیزائن کیا گیا ہے۔ یہ ٹرانسفارمرز، سوئچ گیئر، اور دیگر برقی آلات کے لیے مکمل طور پر محفوظ، آبدوز سے الگ ہونے والا انٹرفیس فراہم کرتا ہے، سخت ماحولیاتی حالات میں بھی مستحکم آپریشن کو یقینی بناتا ہے۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

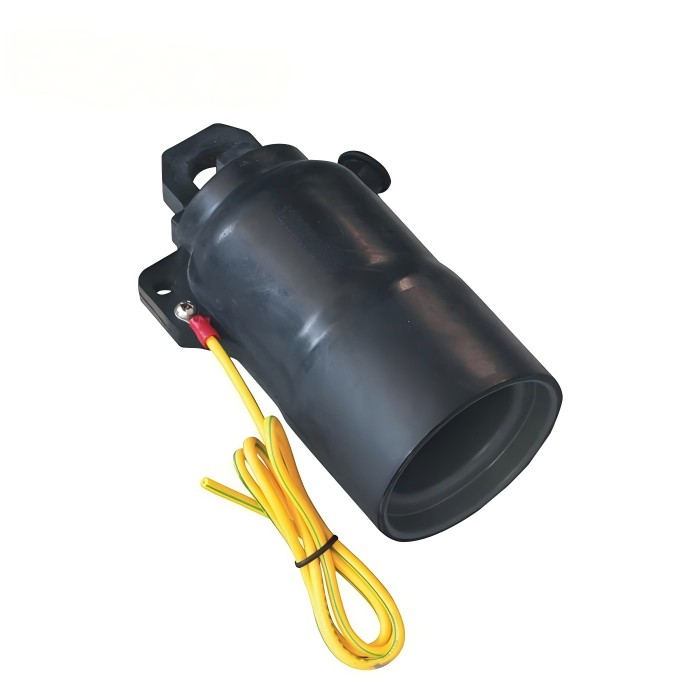

15/24KV 600A موصل حفاظتی کیپ

چین کے ایک معروف صنعت کار اور سپلائر Comewill کی طرف سے تیار کردہ، یہ 15/24KV 600A موصل حفاظتی کیپ ڈی اینرجائزڈ 600A ڈیڈ بریک انٹرفیس کے لیے محفوظ، مستحکم اور مکمل طور پر موصل آپریشن کو یقینی بنانے کے لیے انجنیئر کیا گیا ہے۔ یہ ٹرانسفارمر بشنگ، سوئچ گیئر کیبنٹ، اور سب سٹیشن کیبل کے تحفظ کے لیے وسیع پیمانے پر استعمال ہوتا ہے، عارضی اور طویل مدتی برقی تنصیبات دونوں میں قابل اعتماد کارکردگی فراہم کرتا ہے۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

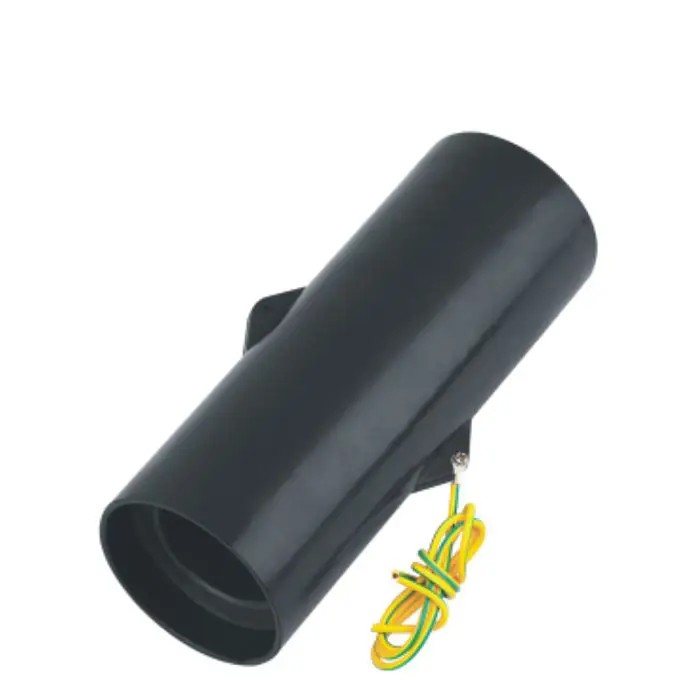

15/24KV 600A توسیعی بشنگ ٹیوب

Comewill فیکٹری کی 15/24KV 600A ایکسٹینڈڈ بشنگ ٹیوب کو معیاری ڈی اینرجائزڈ 600A ڈیڈ بریک انٹرفیس پر فٹ ہونے کے لیے ڈیزائن کیا گیا ہے۔ آپ اسے جوڑے کو کم کرنے والے ٹیپ پلگ، کنیکٹنگ پلگ، اور اپریٹس بشنگ کو آسانی سے استعمال کر سکتے ہیں۔ یہ 200A لوڈ بریک انٹرفیس کے ساتھ بغیر کسی رکاوٹ کے کام کرتا ہے، کہنی کے اضافے کو روکنے والے اور کہنی کے کنیکٹرز کے ساتھ بالکل مماثل ہے۔ آپ کے ملن کے آلات کے ساتھ جمع ہونے کے بعد، پورا یونٹ مکمل طور پر محفوظ اور 100% آبدوز بن جاتا ہے۔

مزید دیکھیں >> انکوائری بھیجیں۔ >>

اعلیٰ معیار کے 0.72-40.5kV انڈور کرنٹ ٹرانسفارمر کے لیے چین کی ایک معروف فیکٹری اور سپلائر Comewill کے ساتھ شراکت کریں۔ ہم اپنے ذریعہ سے براہ راست درستگی اور دیکھ بھال فراہم کرتے ہیں۔
