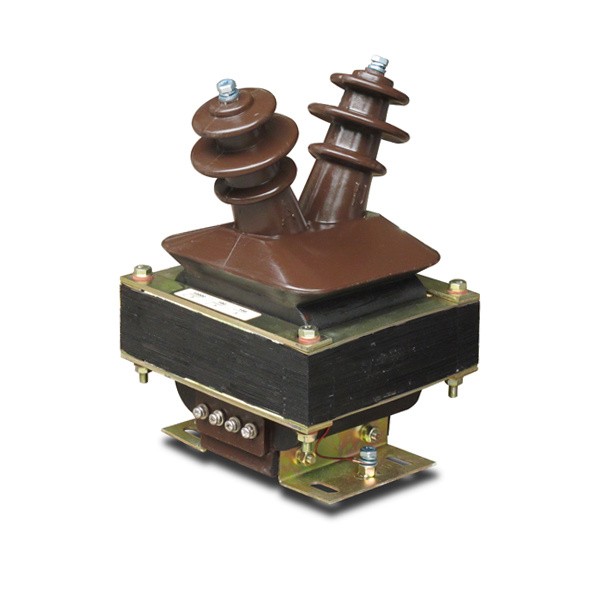

A وولٹیج ٹرانسفارمرہائی پرائمری وولٹیج کو متناسب ثانوی وولٹیج تک کم کرنے کے لیے استعمال ہونے والی ایک اہم آلہ ٹرانسفارمر ٹیکنالوجی ہے جو پیمائش، پیمائش، تحفظ اور کنٹرول کے لیے موزوں ہے۔ پاور ٹرانسفارمر کے برعکس، جس کا مقصد برقی نیٹ ورکس کے درمیان توانائی کی منتقلی کے لیے ہوتا ہے، ایک آلے کا ٹرانسفارمر میٹر، ریلے، نگرانی کے آلات، اور کنٹرول سسٹمز کو درست سگنل فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔ صحیح انتخاب کا انحصار پرائمری سسٹم وولٹیج، سیکنڈری وولٹیج، فریکوئنسی، درستگی کے تقاضے، بوجھ، موصلیت، مرحلے کا انتظام، وائنڈنگ کنفیگریشن، تنصیب کا مقام، ماحولیاتی نمائش، اور مطلوبہ تحفظ یا پیمائش کے فنکشن پر ہوتا ہے۔ برقی مقناطیسی، capacitive، اور الیکٹرانک ٹیکنالوجیز متناسب وولٹیج سگنل حاصل کرنے کے لیے مختلف طریقے فراہم کرتی ہیں۔ انڈور اور آؤٹ ڈور ڈیزائن مختلف ماحولیاتی حالات کو بھی حل کرتے ہیں۔ اس لیے ایک مکمل تکنیکی تشخیص کے لیے بجلی کی کارکردگی، موصلیت، تعمیر، لوازمات، تحفظ، تنصیب اور دیکھ بھال کو ایک مربوط نظام کے طور پر غور کرنے کی ضرورت ہے۔
مندرجات کا جدول
براہ راست سیکشن پر جانے کے لیے کسی بھی موضوع پر کلک کریں۔
- 1. پاور سسٹمز میں وولٹیج کی پیمائش کیوں اہم ہے؟
- 2. ایک آلہ وولٹیج ٹرانسفارمر کیسے کام کرتا ہے؟
- 3. اہم اقسام اور کنفیگریشنز کیا ہیں؟
- 4. درستگی اور بوجھ انتخاب کو کیسے متاثر کرتا ہے؟
- 5. موصلیت اور برقی تنہائی کیوں ضروری ہے؟
- 6. تحفظ اور پیمائش کی درخواستیں کیسے مختلف ہیں؟
- 7. برقی مقناطیسی اور Capacitive ڈیزائن کے درمیان کیا فرق ہے؟
- 8. انڈور اور آؤٹ ڈور ڈیزائن مختلف حالات کو کیسے پورا کرتے ہیں؟
- 9. سنگل فیز اور تھری فیز ایپلی کیشنز کیسے مختلف ہیں؟
- 10. فیوز، سیکنڈری گراؤنڈنگ، اور سیفٹی کو کس طرح سمجھا جانا چاہئے؟
- 11. کون سی ایپلی کیشنز انسٹرومنٹ وولٹیج کی پیمائش کا استعمال کرتی ہیں؟
- 12. کونسی عام انتخابی غلطیوں سے بچنا چاہیے؟
- 13. پیشہ ورانہ تکنیکی تفصیلات میں کیا شامل ہونا چاہئے؟
- 14. اکثر پوچھے گئے سوالات
پاور سسٹمز میں وولٹیج کی پیمائش کیوں اہم ہے؟
وولٹیج کے بارے میں قابل اعتماد معلومات کے بغیر برقی نیٹ ورک کو محفوظ اور درست طریقے سے کنٹرول نہیں کیا جا سکتا۔ آپریٹرز، پروٹیکشن ریلے، میٹرز، آٹومیشن سسٹمز، اور نگرانی کا سامان سبھی پیمائش کے سگنلز پر منحصر ہیں جو بنیادی برقی سرکٹ کی حالت کو ظاہر کرتے ہیں۔
روایتی میٹروں یا کم وولٹیج کے کنٹرول کے آلات کو درمیانے یا ہائی وولٹیج کے سرکٹ سے براہ راست جوڑنا ناقابل عمل اور ممکنہ طور پر خطرناک ہوگا۔ انسٹرومنٹ ٹرانسفارمرز اس مسئلے کو ایک متناسب ثانوی سگنل بنا کر حل کرتے ہیں جو بنیادی وولٹیج کی نمائندگی کرتا ہے جبکہ ہائی وولٹیج سرکٹ اور ثانوی پیمائش کرنے والے سرکٹ کے درمیان برقی علیحدگی فراہم کرتا ہے۔
اس علیحدگی کے کئی عملی فوائد ہیں۔ پیمائش کا سامان براہ راست بنیادی نظام کے سامنے آنے کے بجائے معیاری ثانوی وولٹیج کے ارد گرد ڈیزائن کیا جا سکتا ہے۔ پروٹیکشن ریلے قابل انتظام سگنل پر کارروائی کر سکتے ہیں۔ انرجی میٹر اپنے پیمائشی کام انجام دے سکتے ہیں۔ آپریٹرز بنیادی وولٹیج کو براہ راست کنٹرول پینل میں لائے بغیر برقی نیٹ ورک کے بارے میں معلومات حاصل کر سکتے ہیں۔
میٹر اور مانیٹرنگ ڈیوائسز کے لیے متناسب وولٹیج سگنل فراہم کرتا ہے۔
حفاظتی ریلے کو وولٹیج کی معلومات فراہم کرتا ہے جو نظام کے غیر معمولی حالات کا جائزہ لیتے ہیں۔
ثانوی پیمائش کے سرکٹ کو ہائی وولٹیج پرائمری نیٹ ورک سے الگ کرتا ہے۔
ایک برقی سگنل فراہم کرتا ہے جو آٹومیشن، سوئچنگ منطق، ہم وقت سازی، اور کنٹرول کے دیگر افعال کو سپورٹ کر سکتا ہے۔
وولٹیج کی معلومات ان نظاموں میں خاص طور پر اہم ہے جہاں برقی حالت مسلسل بدلتی رہتی ہے۔ سب اسٹیشنز، صنعتی تقسیم کے نظام، ٹرانسفارمر فیڈرز، قابل تجدید توانائی کے نیٹ ورکس، اور پیچیدہ یوٹیلیٹی سسٹم سبھی کو سسٹم وولٹیج کے بارے میں قابل اعتماد معلومات کی ضرورت ہوتی ہے۔
پیمائش خرابیوں کا سراغ لگانے میں بھی معاونت کرتی ہے۔ اگر مشاہدہ شدہ ثانوی سگنل غیر متوقع طور پر تبدیل ہوتا ہے، تو انجینئر اس بات کی تحقیقات کر سکتے ہیں کہ آیا اس کی وجہ پرائمری سسٹم، انسٹرومنٹ ٹرانسفارمر، وائرنگ، پروٹیکشن سرکٹ، یا پیمائشی سلسلہ کے کسی اور حصے سے ہے۔
لہذا ایک قابل اعتماد پیمائش کا سلسلہ ایک مناسب طریقے سے منتخب کردہ آلے کے ٹرانسفارمر سے شروع ہوتا ہے۔ درستگی، موصلیت، کنکشن کنفیگریشن، ثانوی بوجھ، ماحولیاتی حالات، اور تحفظ کے تقاضوں کو ایک ساتھ غور کرنے کی ضرورت ہے۔
ایک آلہ وولٹیج ٹرانسفارمر کیسے کام کرتا ہے؟
ایک برقی مقناطیسی آلہ وولٹیج ٹرانسفارمر برقی مقناطیسی انڈکشن کے ذریعے کام کرتا ہے۔ پرائمری وائنڈنگ ہائی وولٹیج سرکٹ سے منسلک ہوتی ہے، جبکہ سیکنڈری وائنڈنگ منسلک پیمائش یا تحفظ کے آلات کو متناسب کم وولٹیج فراہم کرتی ہے۔
بنیادی تعلق کا تعین ثانوی موڑ پر بنیادی موڑ کے تناسب سے ہوتا ہے۔ جب پرائمری وائنڈنگ کو متحرک کیا جاتا ہے تو، کور میں مقناطیسی بہاؤ قائم ہوتا ہے۔ یہ بہاؤ ثانوی وائنڈنگ میں ایک وولٹیج پیدا کرتا ہے جو ٹرانسفارمر کے ڈیزائن کردہ آپریٹنگ رینج کے اندر بنیادی وولٹیج سے متناسب ہوتا ہے۔
بنیادی سمیٹنا
بنیادی وائنڈنگ ہائی وولٹیج سرکٹ سے جڑتی ہے۔ اس لیے اس کا موصلیت کا نظام بنیادی نیٹ ورک سے وابستہ برقی دباؤ کو برداشت کرنے کے لیے ڈیزائن کیا گیا ہے۔
پروڈکٹ کے فن تعمیر پر منحصر ہے، پرائمری وائنڈنگ میں مختلف جسمانی ساخت ہو سکتی ہے۔ کچھ ڈیزائن روایتی سمیٹنے کے انتظامات کا استعمال کرتے ہیں، جب کہ دیگر وائنڈنگ کو ایک انکیپسولیٹڈ موصلیت کے ڈھانچے میں ضم کرتے ہیں۔
ثانوی سمیٹنا
سیکنڈری وائنڈنگ میٹرز، ریلے اور دیگر آلات کو کم وولٹیج سگنل فراہم کرتی ہے۔ اس کا آؤٹ پٹ مخصوص برقی حالات کے تحت بنیادی وولٹیج کے متناسب رہنے کے لیے ڈیزائن کیا گیا ہے۔
مقناطیسی کور
کور برقی مقناطیسی انڈکشن کے لیے درکار مقناطیسی راستہ فراہم کرتا ہے۔ بنیادی تعمیر اور مقناطیسی خصوصیات درستگی، حوصلہ افزائی کے رویے، نقصانات، اور ٹرانسفارمر کی مستحکم ثانوی سگنل فراہم کرنے کی صلاحیت کو متاثر کرتی ہیں۔
موصلیت کا نظام
موصلیت کا نظام ہائی وولٹیج پرائمری وائنڈنگ کو سیکنڈری وائنڈنگ، انکلوژر اور ارد گرد کے ڈھانچے سے الگ کرتا ہے۔ مصنوعات کے ڈیزائن پر منحصر ہے، اس میں خشک موصلیت، ایپوکسی رال کاسٹنگ، تیل کی موصلیت، گیس کی موصلیت، یا دیگر ڈائی الیکٹرک انتظامات شامل ہو سکتے ہیں۔
| جزو | پرائمری فنکشن | کلیدی ڈیزائن پر غور کرنا |
|---|---|---|
| بنیادی سمیٹنا | ہائی وولٹیج سرکٹ سے جوڑتا ہے۔ | بنیادی وولٹیج اور موصلیت کی ضروریات |
| ثانوی سمیٹنا | کم پیمائش کا سگنل فراہم کرتا ہے۔ | ثانوی وولٹیج، درستگی، بوجھ |
| مقناطیسی کور | مقناطیسی راستہ فراہم کرتا ہے۔ | بنیادی مواد اور حوصلہ افزائی کی خصوصیات |
| موصلیت کا نظام | برقی علیحدگی کو برقرار رکھتا ہے۔ | وولٹیج کشیدگی، ماحول، میکانی استحکام |
| احاطہ یا رہائش | مکینیکل اور ماحولیاتی تحفظ فراہم کرتا ہے۔ | تنصیب کا مقام اور نمائش کے حالات |
ثانوی سگنل کا معیار
ایک مفید ثانوی سگنل پرائمری وولٹیج کی درستی سے نمائندگی کرتا ہے جب کہ منسلک سامان اپنا مخصوص بوجھ کھینچتا ہے۔ اگر پیمائش کا سرکٹ سیکنڈری پر ضرورت سے زیادہ بوجھ ڈالتا ہے، تو وولٹیج کا تناسب اور درستگی متاثر ہو سکتی ہے۔
یہی وجہ ہے کہ ٹرانسفارمر، وائرنگ، ٹرمینلز، میٹرز، ریلے اور دیگر ثانوی آلات کو ایک سرکٹ کے طور پر جانچنا چاہیے۔
کام کرنے کا اصول تصور میں آسان ہو سکتا ہے، لیکن حقیقی آپریٹنگ حالات میں مستحکم درستگی حاصل کرنے کے لیے کور، وائنڈنگز، موصلیت، کنکشن، اور مکینیکل ڈھانچے کے محتاط ڈیزائن کی ضرورت ہوتی ہے۔
اہم اقسام اور کنفیگریشنز کیا ہیں؟
انسٹرومنٹ وولٹیج ٹرانسفارمرز کو تنصیب، مرحلے کے انتظام، وائنڈنگ کنفیگریشن، موصلیت کی ٹیکنالوجی، اور آپریٹنگ اصول کے مطابق درجہ بندی کیا جا سکتا ہے۔ یہ زمرے انجینئرز کو نظام کی ضروریات کے مطابق انتخاب کو کم کرنے میں مدد کرتے ہیں۔
انڈور کنفیگریشنز
انڈور یونٹس سوئچ گیئر، سب سٹیشن، برقی کمروں، یا دیگر محفوظ ماحول کے اندر تنصیب کے لیے بنائے گئے ہیں۔ ان کے انکلوژر اور موصلیت کے ڈیزائن کو کنٹرول شدہ اندرونی ماحول کے ارد گرد بہتر بنایا جا سکتا ہے۔
Epoxy-resin کاسٹ ڈیزائن کمپیکٹ انڈور میڈیم وولٹیج ایپلی کیشنز میں عام ہیں کیونکہ ٹھوس موصلیت جسمانی اسمبلی کو نسبتاً کمپیکٹ رکھتے ہوئے سیل بند ڈھانچہ بنا سکتی ہے۔
آؤٹ ڈور کنفیگریشنز
بیرونی یونٹوں کو بارش، نمی، درجہ حرارت کی تبدیلیوں، سورج کی روشنی، دھول، آلودگی، اور دیگر ماحولیاتی حالات کا براہ راست سامنا کرنا پڑتا ہے۔ ان کی رہائش اور موصلیت کا انتظام اس لیے آؤٹ ڈور سروس کو حل کرنے کی ضرورت ہے۔
سنگل فیز کنفیگریشنز
سنگل فیز ڈیزائن عام طور پر استعمال کیے جاتے ہیں جہاں ہر فیز کو الگ سے ماپا جاتا ہے یا جہاں ایپلیکیشن کو فیز ٹو گراؤنڈ یا فیز ٹو فیز پیمائش کے انتظامات کی ضرورت ہوتی ہے۔
تین فیز کنفیگریشنز
تھری فیز انتظامات تھری فیز برقی نیٹ ورکس کے لیے مربوط وولٹیج کی پیمائش فراہم کر سکتے ہیں۔ درست کنکشن سسٹم کی غیر جانبدار ترتیب اور تحفظ یا پیمائش کے فنکشن پر منحصر ہے۔
دو سمیٹنے والی اور تین سمیٹنے والی ترتیب
دو وائنڈنگ ڈیزائن میں ایک پرائمری اور ایک سیکنڈری وائنڈنگ ہوتی ہے۔ تین وائنڈنگ ڈیزائن ایک معاون سیکنڈری وائنڈنگ کا اضافہ کرتا ہے جو برقی اسکیم کے لحاظ سے علیحدہ تحفظ یا گراؤنڈنگ سے متعلق فنکشن کو سپورٹ کر سکتا ہے۔
خشک قسم اور کاسٹ رال سسٹم
خشک قسم کے نظام مائع ڈائی الیکٹرک کے بغیر ٹھوس یا خشک موصلیت کا استعمال کرتے ہیں۔ Epoxy-resin کاسٹ کی تعمیر منتخب اجزاء کو مکمل طور پر سمیٹ سکتی ہے، مکینیکل استحکام اور نمی اور آلودگی کے خلاف مزاحمت فراہم کرتی ہے۔
تیل میں ڈوبے ہوئے ڈیزائن
تیل میں ڈوبی ہوئی ترتیبیں ڈائی الیکٹرک اور تھرمل سسٹم کے حصے کے طور پر موصلیت کا تیل استعمال کرتی ہیں۔ ان ڈیزائنوں کے لیے مناسب ٹینک کی تعمیر، سگ ماہی، تیل کا انتظام، اور دیکھ بھال کے طریقہ کار کی ضرورت ہوتی ہے۔
Inflatable یا گیس سے موصل کنفیگریشنز
گیس سے موصل ڈیزائن استعمال کیے جا سکتے ہیں جہاں منسلک ڈائی الیکٹرک سسٹم مناسب ہوں۔ ان کے انتخاب میں انکلوژر سیلنگ، گیس کی خصوصیات، پریشر مینجمنٹ، سروس کے طریقہ کار اور ماحولیاتی تقاضوں پر غور کرنا چاہیے۔
Capacitive اور الیکٹرانک ٹیکنالوجیز
وولٹیج کی پیمائش کا ہر نظام روایتی برقی مقناطیسی ٹرانسفارمر پر انحصار نہیں کرتا ہے۔ Capacitive وولٹیج ٹرانسفارمرز برقی مقناطیسی حصے کے ساتھ مل کر ایک capacitive divider کا استعمال کرتے ہیں، جبکہ الیکٹرانک وولٹیج سینسر متناسب برقی پیداوار پیدا کرنے کے لیے سینسنگ اور سگنل کنورژن کے طریقے استعمال کرتے ہیں۔
| درجہ بندی | عام اختیارات | سلیکشن فوکس |
|---|---|---|
| تنصیب | انڈور، آؤٹ ڈور | ماحولیاتی نمائش اور انکلوژر ڈیزائن |
| مرحلہ | سنگل فیز، تھری فیز | نیٹ ورک کی ترتیب اور پیمائش کی اسکیم |
| سمیٹنا | دو سمیٹنے والا، تین سمیٹنے والا | پیمائش، تحفظ، معاون افعال |
| موصلیت | خشک، کاسٹ رال، تیل، گیس | وولٹیج کلاس، ماحول، دیکھ بھال |
| کام کرنے کا اصول | برقی مقناطیسی، capacitive، الیکٹرانک | وولٹیج کی سطح، درستگی، نظام کا فن تعمیر |
انتخاب صرف پروڈکٹ کے زمرے سے نہیں بلکہ ایپلیکیشن اور نیٹ ورک کی ضروریات سے شروع ہونا چاہیے۔ مختلف ترتیب مختلف تنصیب اور دیکھ بھال کی خصوصیات فراہم کرتے ہوئے اسی طرح کی پیمائش کے افعال کو پورا کر سکتی ہیں۔
درستگی اور بوجھ انتخاب کو کیسے متاثر کرتا ہے؟
درستگی سب سے اہم تکنیکی تحفظات میں سے ایک ہے کیونکہ ثانوی سگنل توانائی کی پیمائش، نظام کی نگرانی، تحفظ، کنٹرول، یا ایک ہی وقت میں کئی افعال کے لیے استعمال کیا جا سکتا ہے۔
درستگی کی کلاس
درستگی کی کلاس متعین حالات کے تحت قابل اجازت پیمائش کی غلطی کو بیان کرتی ہے۔ مختلف ایپلی کیشنز میں درستگی کے مختلف تقاضے ہو سکتے ہیں۔
میٹرنگ کے لیے استعمال کیے جانے والے پیمائشی سرکٹس کو ایپلی کیشنز کے مقابلے میں زیادہ سخت درستگی کی ضرورت ہوتی ہے جہاں ٹرانسفارمر بنیادی طور پر تحفظ کا سگنل فراہم کرتا ہے۔ لہذا صحیح کلاس اس بات پر منحصر ہے کہ ثانوی سرکٹ کو کیا پورا کرنے کی ضرورت ہے۔
شرح شدہ بوجھ
بوجھ سے مراد سیکنڈری وائنڈنگ سے منسلک بوجھ ہے۔ اس میں میٹرز، ریلے ان پٹ، ٹرانسڈیوسرز، وائرنگ، ٹرمینل بلاکس، اور دیگر منسلک آلات شامل ہیں۔
اگر ثانوی سرکٹ کا اصل بوجھ ان حالات سے نمایاں طور پر مختلف ہے جن کے لیے ٹرانسفارمر کی وضاحت کی گئی تھی، تو درستگی اور آؤٹ پٹ رویہ تبدیل ہو سکتا ہے۔
تناسب کی درستگی
تبدیلی کے تناسب کو مخصوص رواداری کے اندر رہنے کی ضرورت ہے۔ مطلوبہ تناسب اور اصل تناسب کے درمیان مماثلت پیمائش کی اقدار اور تحفظ کے فیصلوں دونوں کو متاثر کر سکتی ہے۔
مرحلہ وار نقل مکانی
پیمائش کے نظام میں جس میں طاقت کا حساب شامل ہوتا ہے، مرحلے کے تعلقات اہم ہوتے ہیں۔ مرحلے کی نقل مکانی میں چھوٹی غلطیاں وولٹیج اور موجودہ سگنلز سے اخذ کردہ حسابات کی درستگی کو متاثر کر سکتی ہیں۔
| پیرامیٹر | یہ کیا بیان کرتا ہے۔ | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|---|
| درستگی کی کلاس | طے شدہ شرائط کے تحت پیمائش کی درستگی | میٹرنگ یا تحفظ کے لیے موزوںیت کا تعین کرتا ہے۔ |
| شرح شدہ بوجھ | ثانوی سرکٹ بوجھ | ثانوی وولٹیج اور درستگی کو متاثر کرتا ہے۔ |
| تبدیلی کا تناسب | پرائمری سے سیکنڈری وولٹیج کا رشتہ | اس بات کو یقینی بناتا ہے کہ پیمائش بنیادی نظام کی صحیح نمائندگی کرتی ہے۔ |
| مرحلہ وار نقل مکانی | بنیادی اور ثانوی وولٹیج کے درمیان کونیی تعلق | طاقت اور تحفظ کے حسابات کو متاثر کر سکتا ہے۔ |
میٹرنگ بمقابلہ تحفظ کی ضروریات
پیمائش پر مبنی ایپلی کیشنز عام طور پر متعلقہ آپریٹنگ رینج میں درست متناسب پیداوار کو برقرار رکھنے پر توجہ مرکوز کرتی ہیں۔ تحفظ پر مبنی ایپلی کیشنز غیر معمولی نظام کے حالات کے دوران ٹرانسفارمر کے رویے اور ریلے آپریشن کو سپورٹ کرنے کے لیے ثانوی سگنل کی صلاحیت پر زیادہ زور دے سکتی ہیں۔
اس فرق کو تکنیکی تفصیلات میں ظاہر کیا جانا چاہئے۔ صرف برائے نام وولٹیج کے مطابق منتخب کردہ پروڈکٹ غیر موزوں ہو سکتی ہے اگر اس کی درستگی اور بوجھ کی خصوصیات منسلک سرکٹ سے مماثل نہ ہوں۔
موصلیت اور برقی تنہائی کیوں ضروری ہے؟
الیکٹریکل آئسولیشن انسٹرومنٹ وولٹیج ٹرانسفارمرز کے استعمال کی مرکزی وجوہات میں سے ایک ہے۔ بنیادی سرکٹ روایتی پیمائش اور کنٹرول آلات کی محفوظ آپریٹنگ رینج سے کہیں زیادہ وولٹیج پر کام کر سکتا ہے، اس لیے موصلیت کے نظام کو بنیادی اور ثانوی سرکٹس کے درمیان ایک قابل اعتماد علیحدگی پیدا کرنا چاہیے۔
پرائمری سے سیکنڈری تنہائی
موصلیت کے نظام کو ریٹیڈ پرائمری وولٹیج اور متعین عارضی حالات سے وابستہ برقی تناؤ کو برداشت کرنے کی ضرورت ہے۔ ڈیزائن میں موصلیت کا مواد، کری پیج کے فاصلے، کلیئرنس، سمیٹنے کا انتظام، انکیپسولیشن، ٹرمینلز، اور انکلوژر جیومیٹری شامل ہیں۔
ٹھوس موصلیت
کاسٹ رال ڈیزائن وائنڈنگز اور دیگر برقی اجزاء کو سمیٹ سکتے ہیں۔ یہ نقطہ نظر ایک کمپیکٹ اور میکانکی طور پر مستحکم ڈھانچہ فراہم کر سکتا ہے جبکہ اندرونی موصلیت کی سطحوں کی نمی یا آلودگی سے براہ راست نمائش کو کم کرتا ہے۔
تیل کی موصلیت
تیل ڈائی الیکٹرک موصلیت اور حرارت کی منتقلی دونوں خصوصیات فراہم کرتا ہے۔ تیل سے بھرے ڈیزائنوں کو مطلوبہ اندرونی ماحول کو برقرار رکھنے کے لیے مناسب کنٹینمنٹ اور سگ ماہی کی ضرورت ہوتی ہے۔
گیس کی موصلیت
گیس سے موصل اسمبلیاں ایک منسلک ڈائی الیکٹرک میڈیم استعمال کرتی ہیں۔ انکلوژر کو اپنی سالمیت کو برقرار رکھنا چاہیے، اور سروس کے طریقہ کار کو ڈائی الیکٹرک میڈیم اور آلات کے دباؤ یا سیلنگ کے انتظامات کا حساب دینا چاہیے۔
کریپج اور کلیئرنس
کلیئرنس سے مراد کنڈکٹیو حصوں کے درمیان ہوا کے ذریعے سب سے کم فاصلہ ہے، جب کہ کریپج کا تعلق ایک موصل سطح کے ساتھ فاصلے سے ہے۔ درمیانے اور ہائی وولٹیج کے آلات کے ڈیزائن میں دونوں اہم ہیں۔
ماحولیاتی آلودگی کریپج کی دوری کی اہمیت کو بڑھا سکتی ہے کیونکہ ایک موصل سطح پر آلودگی رساو کرنٹ کا راستہ بنا سکتی ہے۔
موصلیت کو بغیر کسی خرابی کے مخصوص برقی دباؤ کا سامنا کرنا چاہئے۔
موصلیت کے نظام کو متوقع نمی، آلودگی اور درجہ حرارت کے حالات میں اپنا کام برقرار رکھنا چاہیے۔
نقل و حمل، تنصیب اور عام آپریشن کے دوران ونڈنگ اور موصلیت کو مستحکم رہنے کی ضرورت ہے۔
کم وولٹیج کی پیمائش کا سرکٹ بنیادی نیٹ ورک سے مناسب طریقے سے الگ رہنا چاہیے۔
لہذا موصلیت ایک واحد مواد کا انتخاب نہیں ہے۔ یہ ایک مکمل انجینئرنگ سسٹم ہے جس میں جیومیٹری، مواد، مینوفیکچرنگ کوالٹی، ماحولیاتی نمائش، اور برقی کوآرڈینیشن شامل ہیں۔
خریداروں کے لیے، اس کا مطلب ہے کہ موصلیت کی تفصیل مخصوص ہونی چاہیے۔ اصطلاحات جیسے خشک قسم، کاسٹ رال، تیل میں ڈوبی ہوئی، یا گیس کی موصلیت ایک نقطہ آغاز فراہم کرتی ہے، لیکن تکنیکی تفصیلات کو مطلوبہ وولٹیج کی کلاس اور تنصیب کے حالات کی بھی وضاحت کرنی چاہیے۔
تحفظ اور پیمائش کی درخواستیں کیسے مختلف ہیں؟
ایک ہی بنیادی وولٹیج سرکٹ پیمائش اور حفاظتی نظام دونوں کو سگنل فراہم کر سکتا ہے، لیکن ان دونوں افعال کی ضروریات ایک جیسی نہیں ہیں۔
پیمائش کی ایپلی کیشنز
پیمائش کے نظام کو ایک مستحکم متناسب وولٹیج کی ضرورت ہوتی ہے تاکہ میٹر اور نگرانی کے آلات بنیادی نظام کی درست نمائندگی کر سکیں۔ اس لیے عام آپریٹنگ رینج میں درستگی خاص طور پر اہم ہے۔
ایپلی کیشنز میں وولٹیج میٹر، انرجی میٹر، پاور کوالٹی کا سامان، نگران نظام، اور دیگر نگرانی کے آلات شامل ہو سکتے ہیں۔
حفاظتی ایپلی کیشنز
پروٹیکشن ریلے غیر معمولی حالات کی نشاندہی کرنے کے لیے برقی سگنل استعمال کرتے ہیں۔ وولٹیج کی معلومات نیٹ ورک کے فن تعمیر کے لحاظ سے انڈر وولٹیج، اوور وولٹیج، ڈائریکشنل، فاصلہ، ہم آہنگی، یا دیگر حفاظتی افعال میں حصہ ڈال سکتی ہے۔
ٹرانسفارمر کو حفاظتی اسکیم سے متعلقہ شرائط کے تحت مناسب سگنل فراہم کرنا چاہیے۔
مشترکہ ایپلی کیشنز
کچھ نظام مختلف افعال کے لیے الگ الگ ثانوی وائنڈنگ استعمال کرتے ہیں۔ ایک سمیٹ پیمائش کی حمایت کر سکتا ہے جبکہ دوسرا تحفظ کے لیے تفویض کیا جاتا ہے۔
یہ انتظام مختلف سرکٹس کی ضروریات کو الگ کرنے اور پیمائش کے بوجھ اور تحفظ کے ان پٹ کے درمیان تعامل کو کم کرنے میں مدد کر سکتا ہے۔
| درخواست | عام ثانوی فنکشن | مین ڈیزائن کی ترجیح |
|---|---|---|
| وولٹیج کی پیمائش | درست متناسب وولٹیج | مخصوص درستگی اور بوجھ |
| توانائی کی پیمائش | بجلی کے حساب کے لیے وولٹیج سگنل | تناسب کی درستگی اور مرحلے کی کارکردگی |
| ریلے تحفظ | فالٹ منطق کے لیے وولٹیج ان پٹ | تحفظ کی کارکردگی اور مناسب ثانوی سلوک |
| کنٹرول سسٹمز | وولٹیج کی رائے یا مطابقت پذیری | مستحکم اور درست طریقے سے سکیلڈ سگنل |
| نگرانی | سسٹم کی حالت کا ڈیٹا | قابل اعتماد سگنل کا معیار اور انضمام |
معاون ثانوی وائنڈنگز
تین سمیٹنے والی مصنوعات خصوصی ایپلی کیشنز کے لیے ایک اضافی ثانوی پیداوار فراہم کر سکتی ہیں۔ درست مقصد سسٹم کی ترتیب اور تحفظ کی اسکیم پر منحصر ہے۔
یہ ایک وجہ ہے کہ تکنیکی ڈرائنگ قابل قدر ہیں۔ ایک مکمل وائنڈنگ ڈایاگرام عام بیان سے زیادہ مفید معلومات کو ظاہر کرتا ہے کہ پروڈکٹ کے متعدد آؤٹ پٹ ہوتے ہیں۔
ثانوی سرکٹ ڈیزائن
منسلک سرکٹ کو مکمل طور پر سمجھا جانا چاہئے. لمبی کیبل رن، ٹرمینل بلاکس، میٹرز، ریلے، ٹرانسڈیوسرز، اور دیگر سامان سبھی اصل ثانوی بوجھ اور سگنل کے رویے میں حصہ ڈالتے ہیں۔
برقی مقناطیسی اور Capacitive ڈیزائن کے درمیان کیا فرق ہے؟
وولٹیج کی پیمائش کرنے والی مختلف ٹیکنالوجیز ایک ہی بنیادی مسئلے کو مختلف طریقوں سے حل کرتی ہیں۔ ان کے آپریٹنگ اصولوں کو سمجھنے سے انجینئرز کو آلات کو نیٹ ورک اور ایپلیکیشن سے ملانے میں مدد ملتی ہے۔
برقی مقناطیسی ٹیکنالوجی
روایتی برقی مقناطیسی ڈیزائن مقناطیسی کور کے ذریعے مل کر بنیادی اور ثانوی وائنڈنگز کا استعمال کرتا ہے۔ یہ واقف، اچھی طرح سے قائم، اور بہت سے درمیانے وولٹیج کی پیمائش اور تحفظ کی ایپلی کیشنز کے لیے موزوں ہے۔
اس کے انتخاب میں بنیادی وولٹیج، ثانوی وولٹیج، فریکوئنسی، درستگی، بوجھ، موصلیت، اور سمیٹنے کی ترتیب شامل ہے۔
Capacitive وولٹیج ٹرانسفارمر ٹیکنالوجی
ایک capacitive وولٹیج ٹرانسفارمر ایک capacitive divider کا استعمال کرتا ہے اس سے پہلے کہ ایک برقی مقناطیسی ٹرانسفارمر سیکشن سگنل پر عمل کرتا ہے بنیادی وولٹیج کو کم کرتا ہے۔ یہ فن تعمیر زیادہ وولٹیج کی سطح پر کارآمد ثابت ہو سکتا ہے اور اس کی تعمیر کے لحاظ سے مواصلات سے متعلق بعض ایپلی کیشنز کو بھی سپورٹ کر سکتا ہے۔
کیپسیٹیو اجزاء مجموعی وولٹیج ڈویژن نیٹ ورک کا حصہ بنتے ہیں، اس لیے موصلیت، فریکوئنسی برتاؤ، معاوضہ، اور سسٹم کے کنکشن پر احتیاط سے غور کرنے کی ضرورت ہے۔
الیکٹرانک وولٹیج سینسنگ
الیکٹرانک وولٹیج ٹرانسفارمرز یا سینسر متناسب آؤٹ پٹ پیدا کرنے کے لیے سینسنگ عناصر اور الیکٹرانک کنورٹرز کا استعمال کر سکتے ہیں۔ یہ ٹیکنالوجیز کمپیکٹ سسٹم آرکیٹیکچرز اور ڈیجیٹل پروٹیکشن یا مانیٹرنگ سسٹم کے ساتھ انضمام کی حمایت کر سکتی ہیں۔
آؤٹ پٹ انٹرفیس، بجلی کی ضروریات، سگنل پروٹوکول، درستگی، ماحولیاتی حدود، اور بہاو نظام کے ساتھ مطابقت کو واضح طور پر بیان کرنے کی ضرورت ہے۔
| ٹیکنالوجی | بنیادی اصول | عام انتخاب پر غور کرنا |
|---|---|---|
| برقی مقناطیسی | مقناطیسی کپلنگ کے ساتھ پرائمری اور سیکنڈری وائنڈنگز | تناسب، درستگی، بوجھ، موصلیت، بنیادی ڈیزائن |
| Capacitive | ٹرانسفارمر کی تبدیلی کے ساتھ Capacitive وولٹیج ڈویژن | وولٹیج کلاس، تعدد رویہ، معاوضہ، نظام انضمام |
| الیکٹرانک | سینسر اور الیکٹرانک سگنل کی تبدیلی | آؤٹ پٹ کی قسم، الیکٹرانکس، مواصلات، درستگی، ماحولیاتی حدود |
ٹیکنالوجی کا انتخاب کیوں اہم ہے۔
صحیح ٹیکنالوجی عام ترجیح کے بجائے نیٹ ورک پر منحصر ہے۔ ایک کمپیکٹ انڈور میڈیم وولٹیج سوئچ گیئر ایپلی کیشن کی ہائی وولٹیج آؤٹ ڈور سب سٹیشن سے مختلف تقاضے ہو سکتے ہیں۔
جگہ، ماحولیاتی نمائش، موصلیت کی ضروریات، دیکھ بھال کی حکمت عملی، پیمائش کی درستگی، مواصلاتی فن تعمیر، اور مطلوبہ تحفظ کا فنکشن سبھی مناسب ٹیکنالوجی کو متاثر کرتے ہیں۔
انڈور اور آؤٹ ڈور ڈیزائن مختلف حالات کو کیسے پورا کرتے ہیں؟
تنصیب کا ماحول دیوار، موصلیت، سطح کی حفاظت، ٹرمینلز، سگ ماہی، مکینیکل ڈھانچہ، اور دیکھ بھال کے نقطہ نظر کو متاثر کرتا ہے۔
اندرونی بجلی کے کمرے
اندرونی آلات عام طور پر بیرونی تنصیبات کے مقابلے میں کنٹرول شدہ درجہ حرارت اور نمی سے فائدہ اٹھاتے ہیں۔ یہ کمپیکٹ موصلیت اور انکلوژر ڈیزائن کی اجازت دے سکتا ہے، بشرطیکہ کمرہ خود مناسب ماحولیاتی حالات کو برقرار رکھے۔
انڈور میڈیم وولٹیج کے آلات کو معیاری سوئچ گیئر کے کمپارٹمنٹس کے اندر فٹ ہونے کی بھی ضرورت پڑ سکتی ہے۔ کومپیکٹ طول و عرض، بڑھتے ہوئے انتظام، کیبل تک رسائی، اور ٹرمینل واقفیت اس لیے اہم ہو جاتے ہیں۔
آؤٹ ڈور سب اسٹیشنز
بیرونی سامان کو موسم کی نمائش کا سامنا کرنا چاہئے۔ بارش، نمی، الٹرا وائلٹ تابکاری، آلودگی، دھول، ہوا، اور درجہ حرارت سائیکلنگ سبھی آلات کو متاثر کر سکتے ہیں۔
ہاؤسنگ میٹریل، سیلنگ، شیڈز، کری پیج کا فاصلہ، سطح کا علاج، اور ٹرمینل ڈیزائن ان حالات کی عکاسی کرے۔
آلودگی اور آلودگی
صنعتی مقامات اور ساحلی علاقے آلودگی کے حالات پیش کر سکتے ہیں جو صاف انڈور ماحول کے مقابلے میں نمایاں طور پر زیادہ مطلوب ہیں۔
موصلیت کی سطحوں کو نمی اور آلودگی کے سامنے آنے پر مناسب کارکردگی کو برقرار رکھنے کی ضرورت ہے۔ اس لیے انسولیٹروں اور حفاظتی شیڈوں کا جسمانی انتظام اہم ہو سکتا ہے۔
درجہ حرارت کی تبدیلی
بیرونی سامان روزانہ اور موسمی درجہ حرارت میں خاطر خواہ تبدیلیوں کا تجربہ کر سکتا ہے۔ یہ تبدیلیاں مکینیکل توسیع اور سکڑاؤ کے ساتھ ساتھ گاڑھا ہونے کے خطرات بھی پیدا کر سکتی ہیں۔
| حالت | ممکنہ اثر | ڈیزائن جواب |
|---|---|---|
| نمی | گاڑھا ہونا اور موصلیت کا تناؤ | مناسب انکلوژر اور اینٹی کنڈینسیشن ڈیزائن |
| بارش | نمی کی نمائش | مناسب سگ ماہی، رہائش، اور ٹرمینل تحفظ |
| آلودگی | سطح کی آلودگی اور رساو کے راستے | مناسب کریپج اور موصلیت کا انتظام |
| UV کی نمائش | مادی عمر بڑھنا | مناسب بیرونی مواد اور سطح کا علاج |
| درجہ حرارت سائیکلنگ | گاڑھا ہونا اور مکینیکل تناؤ | مواد کا انتخاب اور ماحولیاتی تشخیص |
سوئچ گیئر کے اندر تنصیب کی پوزیشن
درمیانی وولٹیج سوئچ گیئر اسمبلی کے اندر انسٹال ہونے پر، ٹرانسفارمر کو مطلوبہ کلیئرنس اور کنکشن برقرار رکھتے ہوئے دستیاب ڈبے میں فٹ ہونا چاہیے۔
پینل کے ڈیزائن کے مرحلے کے دوران کیبل کے راستوں، بنیادی ٹرمینلز، سیکنڈری وائرنگ، معائنہ تک رسائی، اور ملحقہ آلات کا جائزہ لیا جانا چاہیے۔
سنگل فیز اور تھری فیز ایپلی کیشنز کیسے مختلف ہیں؟
فیز ترتیب نظام کے ڈیزائن کا ایک اہم حصہ ہے کیونکہ ٹرانسفارمر کو الیکٹریکل نیٹ ورک کے اندر وولٹیج کی پیمائش کے طریقے سے مماثل ہونا چاہیے۔
سنگل فیز پیمائش
سنگل فیز یونٹس کو وائرنگ اسکیم کے لحاظ سے انفرادی فیز یا ایک متعین فیز ٹو گراؤنڈ یا فیز ٹو فیز وولٹیج کی پیمائش کے لیے استعمال کیا جا سکتا ہے۔
یہ ترتیب عام ہے جب الگ الگ مرحلے کی پیمائش کی ضرورت ہوتی ہے یا جب حفاظتی ڈیزائن مخصوص وولٹیج حوالہ جات کا استعمال کرتا ہے۔
تین مرحلے کی پیمائش
تھری فیز سسٹمز کو تھری فیز وولٹیجز کی مربوط پیمائش کی ضرورت ہوتی ہے۔ ٹرانسفارمر کنفیگریشن اس بات پر منحصر ہے کہ آیا سسٹم گراؤنڈ ہے، بے بنیاد ہے، یا کوئی اور غیر جانبدار انتظام استعمال کرتا ہے۔
کنکشن ڈایاگرام اس لیے ضروری ہیں کیونکہ ایک جیسی وولٹیج ریٹنگ والے دو سسٹمز کو مختلف ٹرانسفارمر وائرنگ کی ضرورت پڑ سکتی ہے۔
سمیٹنے کے انتظامات
ڈبل وائنڈنگ ڈیزائن ایک اہم ثانوی سرکٹ فراہم کرتے ہیں۔ تھری وائنڈنگ ڈیزائن ایک اور ثانوی وائنڈنگ کا اضافہ کرتے ہیں جسے الگ فنکشن کے لیے تفویض کیا جا سکتا ہے۔
اضافی وائنڈنگ مفید ہو سکتی ہے جب میٹرنگ اور پروٹیکشن سرکٹس کو الگ آؤٹ پٹ کی ضرورت ہو۔
کنکشن اسکیمیں
ممکنہ انتظامات میں فیز ٹو فیز پیمائش، فیز ٹو گراؤنڈ پیمائش، اوپن ڈیلٹا سے متعلق انتظامات، یا سسٹم کے لیے مخصوص کنفیگریشنز شامل ہو سکتے ہیں۔ صحیح اسکیم برقی نیٹ ورک پر منحصر ہے۔
مفید جہاں ایک متعین انفرادی فیز وولٹیج کی پیمائش یا نگرانی کی جانی چاہیے۔
تین فیز برقی نیٹ ورکس میں مربوط وولٹیج کی پیمائش کے لیے موزوں ہے۔
مطلوبہ پیمائش یا کنٹرول فنکشن کے لیے ایک بنیادی اور ایک ثانوی سرکٹ فراہم کرتا ہے۔
ایک آزاد تحفظ یا خصوصی سرکٹ کے لیے معاون ثانوی آؤٹ پٹ شامل کرتا ہے۔
وائرنگ ڈایاگرام کیوں اہمیت رکھتا ہے۔
اکیلے پروڈکٹ کا نام ہمیشہ مکمل مرحلے اور وائنڈنگ کنفیگریشن کو نہیں بتا سکتا۔ ایک وائرنگ ڈایاگرام دکھاتا ہے کہ کون سے ٹرمینلز ہر وائنڈنگ سے تعلق رکھتے ہیں اور ٹرانسفارمر کو بیرونی نظام سے کیسے جوڑنا چاہیے۔
یہ اپنی مرضی کے مطابق تنصیبات کے لیے خاص طور پر اہم ہے جہاں ثانوی سرکٹ کئی مختلف آلات سے منسلک ہوتا ہے۔
فیوز، سیکنڈری گراؤنڈنگ، اور سیفٹی کو کس طرح سمجھا جانا چاہئے؟
انسٹرومنٹ وولٹیج ٹرانسفارمرز براہ راست ہائی وولٹیج سرکٹس سے جڑے ہوتے ہیں، اس لیے ان کے تحفظ اور ثانوی وائرنگ میں محتاط انجینئرنگ کی ضرورت ہوتی ہے۔
پرائمری فیوز
کچھ ٹرانسفارمر کنفیگریشنز میں ہائی وولٹیج فیوز شامل ہوتے ہیں یا بیرونی حفاظتی فیوز کے ساتھ نصب ہوتے ہیں۔ ان کا مقصد اندرونی خرابیوں کے نتائج کو محدود کرنا اور ڈیزائن کردہ حفاظتی اسکیم کے مطابق ارد گرد کے برقی نظام کی حفاظت کرنا ہے۔
فیوز کی درجہ بندی اور کوآرڈینیشن کو آزادانہ طور پر منتخب کرنے کے بجائے ٹرانسفارمر اور نیٹ ورک سے مماثل ہونا چاہیے۔
ثانوی گراؤنڈنگ
ثانوی سرکٹ عام طور پر ایک معروف حوالہ قائم کرنے اور حادثاتی ثانوی سے پرائمری ممکنہ منتقلی سے وابستہ خطرے کو کم کرنے کے لیے ایک متعین گراؤنڈنگ انتظامات کا استعمال کرتا ہے۔
درست گراؤنڈنگ طریقہ کو ٹرانسفارمر ڈیزائن، برقی کوڈ، تحفظ فلسفہ، اور مقامی تنصیب کی ضروریات پر عمل کرنا چاہیے۔
ٹرمینل کی شناخت
پرائمری اور سیکنڈری ٹرمینلز کی واضح طور پر شناخت ہونی چاہیے۔ غلط وائرنگ پیمائش کی قطبیت، تحفظ کے افعال، اور ثانوی سرکٹ پر کام کرنے والے اہلکاروں کی حفاظت کو متاثر کر سکتی ہے۔
انٹر کنکشن کی حفاظت
ثانوی سرکٹس کو روٹ اور محفوظ کیا جانا چاہیے تاکہ وہ کمپن، تیز کناروں، گرمی، نمی، یا میکانیکی مداخلت سے خراب نہ ہوں۔
بحالی کی تنہائی
دیکھ بھال کے عملے کو ثانوی سرکٹ یا آس پاس کے آلات پر کام کرنے سے پہلے متعلقہ بنیادی آلات کو الگ کرنے اور متعلقہ حالات کو ثابت کرنے کے لیے واضح طور پر طے شدہ طریقہ کار کی ضرورت ہوتی ہے۔
- بنیادی تحفظ کی تصدیق کریں:ٹرانسفارمر کے لیے بیان کردہ فیوز یا حفاظتی ڈیوائس کے انتظام کی تصدیق کریں۔
- ثانوی بنیاد کی تصدیق کریں:منظور شدہ گراؤنڈ اور بانڈنگ انتظامات پر عمل کریں۔
- ہر ٹرمینل کی شناخت کریں:منظور شدہ اسکیمیٹک اور ٹرانسفارمر نام پلیٹ کے ساتھ وائرنگ کو ملا دیں۔
- ثانوی وائرنگ کی حفاظت کریں:کیبلز کو مکینیکل اور ماحولیاتی خطرات سے دور رکھیں۔
- تنہائی کے طریقہ کار پر عمل کریں:دیکھ بھال صرف مقررہ برقی حفاظتی طریقہ کار کے تحت کی جانی چاہیے۔
اس لیے حفاظت ایک نظام کی ذمہ داری ہے۔ پروڈکٹ کی تعمیر، تنصیب، تحفظ، گراؤنڈنگ، دستاویزات، اور آپریٹنگ طریقہ کار سبھی کو ایک دوسرے کا ساتھ دینا ہوگا۔
کون سی ایپلی کیشنز انسٹرومنٹ وولٹیج کی پیمائش کا استعمال کرتی ہیں؟
جدید الیکٹریکل انفراسٹرکچر کے بہت سے حصوں میں وولٹیج کی پیمائش کی ضرورت ہے۔ ٹرانسفارمر کی درست ترتیب نیٹ ورک وولٹیج، جسمانی ماحول، درستگی کی ضرورت، تحفظ کی اسکیم، اور منسلک آلات کی قسم پر منحصر ہے۔
وولٹیج کی پیمائش، تحفظ، کنٹرول، میٹرنگ، اور آنے والے اور جانے والے سرکٹس میں نگرانی کی حمایت کرتا ہے۔
موٹرز، ٹرانسفارمرز، فیڈرز، پروٹیکشن سسٹم اور برقی نگرانی کے لیے وولٹیج سگنل فراہم کرتا ہے۔
شمسی، ہوا، اور دیگر نسل سے متعلق نیٹ ورکس کے اندر وولٹیج کی نگرانی اور تحفظ کی حمایت کرتا ہے۔
بڑی سہولیات کی خدمت کرنے والے درمیانے وولٹیج برقی تقسیم کے نظام کے لیے پیمائش کے سگنل فراہم کرتا ہے۔
درمیانے وولٹیج کی اسمبلیوں میں فٹ بیٹھتا ہے جہاں پیمائش اور ریلے کے تحفظ کو کنٹرول شدہ وولٹیج سگنل کی ضرورت ہوتی ہے۔
نگرانی، کنٹرول، مطابقت پذیری، اور الیکٹریکل سسٹم آٹومیشن کے لیے متناسب وولٹیج کی معلومات فراہم کرتا ہے۔
سب اسٹیشن ایپلی کیشنز
سب سٹیشنوں کو حفاظتی ریلے، میٹرنگ، کنٹرول سسٹم، اور آپریٹر کی نگرانی کے لیے اکثر وولٹیج سگنلز کی ضرورت ہوتی ہے۔ اس لیے ایک ٹرانسفارمر بنیادی نیٹ ورک اور کنٹرول روم کے درمیان ایک اہم انٹرفیس بن سکتا ہے۔
صنعتی سہولیات
بڑی صنعتی سہولیات میں کئی درمیانے وولٹیج فیڈرز ہو سکتے ہیں جو موٹرز، ٹرانسفارمرز، پراسیس کا سامان اور ڈسٹری بیوشن بورڈ فراہم کرتے ہیں۔ وولٹیج کی پیمائش معمول کی نگرانی اور حفاظتی افعال دونوں کی حمایت کرتی ہے۔
قابل تجدید توانائی کے نظام
شمسی اور ہوا کی تنصیبات الیکٹریکل کلیکشن اور ٹرانسفارمیشن سسٹم کا استعمال کرتی ہیں جس میں وولٹیج کی پیمائش تحفظ، نگرانی، ہم آہنگی اور نیٹ ورک کنٹرول کی مدد کر سکتی ہے۔
سوئچ گیئر ایپلی کیشنز
کومپیکٹ cast-resin ڈیزائنوں کو اندرونی سوئچ گیئر اسمبلیوں میں ضم کیا جا سکتا ہے جہاں جگہ، موصلیت، آلودگی کے خلاف مزاحمت، اور وائرنگ کی رسائی کو متوازن کرنے کی ضرورت ہے۔
تجارتی عمارتیں۔
بڑی تجارتی سہولیات درمیانے وولٹیج آنے والی سپلائیز اور اندرونی تقسیم کے نظام کا استعمال کر سکتی ہیں۔ آلہ وولٹیج کی پیمائش بنیادی سرکٹ سے مطلوبہ علیحدگی کو برقرار رکھتے ہوئے توانائی کے انتظام اور تحفظ کے نظام کو معلومات فراہم کر سکتی ہے۔
ان تمام ایپلی کیشنز میں، ٹرانسفارمر کو عام پروڈکٹ کے زمرے کے بجائے حقیقی برقی نیٹ ورک کے ارد گرد منتخب کیا جانا چاہیے۔
کونسی عام انتخابی غلطیوں سے بچنا چاہیے؟
پیمائش کے بہت سے مسائل تصریح کے مرحلے کے دوران شروع ہوتے ہیں۔ ایک ٹرانسفارمر میں صحیح برائے نام پرائمری وولٹیج ہو سکتا ہے جب کہ وہ اب بھی غیر موزوں ہے کیونکہ ثانوی تناسب، بوجھ، درستگی، موصلیت، سمیٹنے کا انتظام، یا تنصیب کا ماحول پروجیکٹ سے میل نہیں کھاتا۔
- صرف پرائمری وولٹیج کے مطابق انتخاب:ثانوی وولٹیج، درستگی، بوجھ، مرحلے کا انتظام، اور موصلیت بھی اہمیت رکھتی ہے۔
- ثانوی بوجھ کو نظر انداز کرنا:میٹر، ریلے، وائرنگ، اور ٹرمینلز اجتماعی طور پر سیکنڈری سرکٹ کو لوڈ کرتے ہیں۔
- غلط سمیٹ کنفیگریشن کا استعمال:تحفظ اور پیمائش کے لیے الگ الگ ثانوی سرکٹس کی ضرورت ہو سکتی ہے۔
- غیر جانبدار نظام کو نظر انداز کرنا:گراؤنڈنگ اور فیز کا انتظام مناسب ٹرانسفارمر کنکشن کو متاثر کرتا ہے۔
- اندرونی اور بیرونی ضروریات کو ملانا:ماحولیاتی تحفظ کو تنصیب کے مقام سے ملنے کی ضرورت ہے۔
- نظر انداز فیوز کوآرڈینیشن:بنیادی تحفظ کو ٹرانسفارمر اور برقی نیٹ ورک کے ساتھ مربوط کیا جانا چاہیے۔
- وائرنگ کی لمبائی کو نظر انداز کرنا:ثانوی کیبلز کل بوجھ میں حصہ ڈالتی ہیں اور انہیں حساب میں شامل کیا جانا چاہیے۔
- منصوبہ بندی کے بغیر انتخاب:اکیلے پروڈکٹ کی تفصیل مکمل مرحلے اور سمیٹنے کے انتظام کو ظاہر نہیں کرسکتی ہے۔
صرف تناسب کا مسئلہ
دو پروڈکٹس میں ایک ہی برائے نام پرائمری سے سیکنڈری تناسب ہو سکتا ہے لیکن مختلف درستگی، بوجھ، موصلیت، جسمانی جہت، یا کنکشن کے انتظامات۔
تناسب ضروری ہے، لیکن یہ مکمل تکنیکی موازنہ کے لیے کافی نہیں ہے۔
"ہر جگہ ایک ہی پروڈکٹ" کا مسئلہ
ایک انڈور سوئچ گیئر ایپلی کیشن اور ایک بے نقاب آؤٹ ڈور سب سٹیشن کی ماحولیاتی ضروریات کافی حد تک مختلف ہیں۔ سائٹ کے حالات کا اندازہ کیے بغیر ایک عام کنفیگریشن کا استعمال قابل گریز خطرات پیدا کر سکتا ہے۔
ثانوی سرکٹ کا نامکمل مسئلہ
انجینئرز کبھی کبھی ٹرانسفارمر کو بغیر بہاوی میٹر اور پروٹیکشن ریلے کی مکمل شناخت کیے بغیر بتاتے ہیں۔ یہ اصل بوجھ اور درستگی کے حالات کی تصدیق کرنا مشکل بنا سکتا ہے۔
دستاویزات کا مسئلہ
تکنیکی دستاویزات کو وائنڈنگ ٹرمینلز، تناسب، کنکشن ڈایاگرام، موصلیت کی قسم، بڑھتے ہوئے انتظامات، اور درجہ بندی کی شرائط کو واضح کرنا چاہیے۔ نامکمل دستاویزات انسٹالیشن اور کمیشننگ کو غیر ضروری طور پر مشکل بنا سکتی ہیں۔
پیشہ ورانہ تکنیکی تفصیلات میں کیا شامل ہونا چاہئے؟
ایک پیشہ ور تصریح کو الیکٹریکل انجینئرز، پروکیورمنٹ ٹیموں، مینوفیکچررز، انسٹالرز، کمیشننگ عملے، اور دیکھ بھال کے عملے کے لیے کافی معلومات فراہم کرنی چاہیے تاکہ یہ سمجھ سکیں کہ کون سی ٹرانسفارمر کنفیگریشن کی ضرورت ہے۔
| تفصیلات کا علاقہ | وضاحت کے لیے معلومات | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|---|
| بنیادی نظام | برائے نام وولٹیج، تعدد، مرحلے کا انتظام | برقی آپریٹنگ ماحول کی وضاحت کرتا ہے۔ |
| ثانوی نظام | ثانوی وولٹیج اور سمیٹ کا انتظام | میٹر، ریلے، اور کنٹرول سرکٹس سے میل کھاتا ہے۔ |
| درستگی | درستگی کی کلاس اور قابل اطلاق آپریٹنگ حالات | پیمائش یا تحفظ کے لیے موزوں ہونے کی تصدیق کرتا ہے۔ |
| بوجھ | درجہ بندی شدہ ثانوی بوجھ اور منسلک بوجھ | درست ثانوی آؤٹ پٹ کی حمایت کرتا ہے۔ |
| موصلیت | خشک، کاسٹ رال، تیل، گیس، یا دیگر نظام | وولٹیج اور ماحولیاتی ضروریات سے میل کھاتا ہے۔ |
| تنصیب | انڈور یا آؤٹ ڈور، بڑھتے ہوئے طول و عرض، ٹرمینل واقفیت | جسمانی مطابقت کو یقینی بناتا ہے۔ |
| تحفظ | فیوز کا انتظام، گراؤنڈنگ، ریلے کنکشن | محفوظ نظام کے آپریشن کی حمایت کرتا ہے۔ |
| تعمیر | ہاؤسنگ، انکلوژر، سمیٹ، کور، کنیکٹر | مصنوعات کی مکمل تفصیل فراہم کرتا ہے۔ |
| ٹیسٹنگ | معمول اور قابل اطلاق کارکردگی کی تصدیق | معیار اور کمیشن قبولیت کی حمایت کرتا ہے۔ |
برقی نیٹ ورک کے ساتھ شروع کریں
تفصیلات کو سب سے پہلے بنیادی برقی نظام کی وضاحت کرنی چاہئے۔ اس میں وولٹیج، فریکوئنسی، فیز کنفیگریشن، گراؤنڈنگ کا انتظام، اور مطلوبہ پیمائش پوائنٹ شامل ہیں۔
ہر ثانوی آؤٹ پٹ کی وضاحت کریں۔
ہر سیکنڈری وائنڈنگ کا ایک متعین مقصد ہونا چاہیے۔ میٹرنگ وائنڈنگ اور پروٹیکشن وائنڈنگ کو صرف ایک جیسا نہیں سمجھا جانا چاہئے کیونکہ دونوں کم وولٹیج آؤٹ پٹ کرتے ہیں۔
منسلک بوجھ کی وضاحت کریں۔
تصریح میں میٹرز، ریلے، ٹرانسڈیوسرز، کنٹرول آلات، ٹرمینل بلاکس، اور کیبل کی تقریباً لمبائی کی شناخت ہونی چاہیے۔ مکمل منسلک بوجھ سیکنڈری وائنڈنگ کی اصل لوڈنگ حالت کا تعین کرتا ہے۔
موصلیت اور ماحولیاتی ضروریات کی وضاحت کریں۔
تنصیب کا مقام واضح طور پر بیان کیا جانا چاہئے۔ انڈور اور آؤٹ ڈور سسٹمز کو مختلف موصلیت، انکلوژر، سطح کے علاج اور ماحولیاتی خصوصیات کی ضرورت پڑ سکتی ہے۔
جسمانی جہتوں کی وضاحت کریں۔
بڑھتے ہوئے طول و عرض، ٹرمینل پوزیشنز، سوراخوں کو ٹھیک کرنا، مجموعی اونچائی، چوڑائی اور گہرائی اس وقت اہم ہو سکتی ہے جب ٹرانسفارمر کو سوئچ گیئر کے ڈبے کے اندر نصب کیا جاتا ہے۔
وائرنگ اور کنکشن ڈایاگرام کی وضاحت کریں۔
ایک کنٹرول شدہ اسکیمیٹک کو بنیادی ٹرمینلز، ثانوی ٹرمینلز، سمیٹنے والے تعلقات، گراؤنڈ پوائنٹس، اور بیرونی تحفظ کے انتظامات کی شناخت کرنی چاہیے۔
معائنہ اور جانچ کی تعریف کریں۔
ٹیسٹنگ ٹرانسفارمر کی قسم اور پروجیکٹ کی ضروریات کے مطابق ہونی چاہیے۔ معمول کی جانچ میں بجلی کی کارکردگی، موصلیت سے متعلق چیک، وائنڈنگ ریلیشنز، اور فنکشنل تصدیق شامل ہو سکتی ہے۔
پرائمری وولٹیج، سیکنڈری وولٹیج، فریکوئنسی، فیز کا انتظام، گراؤنڈنگ سسٹم، درستگی اور بوجھ کی تصدیق کریں۔
طول و عرض، بڑھتے ہوئے پوزیشن، ٹرمینل واقفیت، دیوار کا انتظام، اور سروس تک رسائی کی تصدیق کریں۔
اندرونی یا بیرونی نمائش، نمی، آلودگی، درجہ حرارت، اونچائی، اور سنکنرن حالات کی تصدیق کریں۔
پرائمری فیوزنگ، سیکنڈری گراؤنڈنگ، ریلے کنکشن، اور مطلوبہ تحفظ کے فلسفے کی تصدیق کریں۔
ایک عملی انتخاب کا ورک فلو
- بنیادی نیٹ ورک کی وضاحت کریں:وولٹیج، فریکوئنسی، فیز کنفیگریشن، گراؤنڈنگ کا انتظام، اور پیمائش کے مقام کی شناخت کریں۔
- ثانوی ضروریات کی وضاحت کریں:ثانوی وولٹیج، وائنڈنگز کی تعداد، اور ہر آؤٹ پٹ کا مقصد بتائیں۔
- درستگی کا تعین کریں:درستگی کی کلاس کو پیمائش، نگرانی، تحفظ، یا کنٹرول کی ضروریات سے مماثل کریں۔
- بوجھ کا حساب لگائیں:میٹرز، ریلے، وائرنگ، ٹرمینلز، ٹرانسڈیوسرز اور دیگر منسلک آلات شامل کریں۔
- موصلیت کا انتخاب کریں:مناسب خشک، کاسٹ رال، تیل، گیس، یا دیگر موصلیت کے فن تعمیر کا انتخاب کریں۔
- ماحول کی جانچ کریں:انڈور یا آؤٹ ڈور حالات، نمی، آلودگی، درجہ حرارت اور اونچائی کا اندازہ لگائیں۔
- تحفظ چیک کریں:فیوز کے انتظام، گراؤنڈنگ، اور تحفظ-سرکٹ انضمام کی تصدیق کریں۔
- جسمانی فٹ چیک کریں:حتمی تنصیب کے اندر بڑھتے ہوئے طول و عرض اور ٹرمینل کے انتظام کی تصدیق کریں۔
- دستاویزات کی تصدیق کریں:یقینی بنائیں کہ ڈرائنگ، نام پلیٹ ڈیٹا، وائرنگ ڈایاگرام، اور تکنیکی تفصیلات اسی ترتیب کو بیان کرتی ہیں۔
یہ نقطہ نظر سسٹم ڈیزائن سے مصنوعات کے انتخاب تک ایک واضح تکنیکی راستہ بناتا ہے۔ یہ اس موقع کو بھی کم کرتا ہے کہ بظاہر چھوٹی تفصیل، جیسے بوجھ یا ٹرمینل لوکیشن، انسٹالیشن کے دوران ایک مسئلہ بن جائے۔
منظوری سے پہلے خریداروں کو کیا درخواست کرنی چاہئے؟
- طول و عرض ڈرائنگ:مجموعی طول و عرض، بڑھتے ہوئے پوائنٹس، ٹرمینلز، اور دستیاب تنصیب کی جگہ کی تصدیق کریں۔
- وائرنگ ڈایاگرام:بنیادی اور ثانوی ٹرمینل تعلقات اور گراؤنڈ پوائنٹس کی تصدیق کریں۔
- نام کی تختی کی معلومات:وولٹیج کے تناسب، تعدد، درستگی اور دیگر درجہ بندی کی خصوصیات کی تصدیق کریں۔
- موصلیت کی وضاحت:ڈائی الیکٹرک تعمیر اور مطلوبہ تنصیب کے ماحول کی تصدیق کریں۔
- جانچ کی معلومات:منتخب کنفیگریشن کے لیے قابل اطلاق روٹین یا کارکردگی کے ٹیسٹ کی تصدیق کریں۔
اکثر پوچھے گئے سوالات
وولٹیج ٹرانسفارمر کس کے لیے استعمال ہوتا ہے؟
یہ ایک اعلی پرائمری وولٹیج کو ایک متناسب ثانوی وولٹیج تک کم کرتا ہے جو پیمائش، پیمائش، تحفظ، نگرانی، اور کنٹرول کے لیے موزوں ہے۔ یہ ہائی وولٹیج سرکٹ اور ثانوی آلات کے درمیان برقی علیحدگی بھی فراہم کرتا ہے۔
وولٹیج ٹرانسفارمر اور پاور ٹرانسفارمر میں کیا فرق ہے؟
پاور ٹرانسفارمر بنیادی طور پر سرکٹس کے درمیان برقی توانائی کی منتقلی کے لیے ڈیزائن کیا گیا ہے، جبکہ ایک آلہ وولٹیج ٹرانسفارمر پیمائش اور تحفظ کے لیے متناسب وولٹیج سگنل فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔ اس کا ثانوی آؤٹ پٹ بلک پاور ٹرانسفر کے بجائے منسلک آلات اور کنٹرول آلات کے لیے ہے۔
برقی مقناطیسی ڈیزائن کیسے کام کرتا ہے؟
ایک برقی مقناطیسی ڈیزائن مقناطیسی کور کے ذریعے مل کر بنیادی اور ثانوی وائنڈنگز کا استعمال کرتا ہے۔ بنیادی وولٹیج مقناطیسی بہاؤ قائم کرتا ہے، جو ثانوی وائنڈنگ میں متناسب وولٹیج پیدا کرتا ہے۔
تبدیلی کے تناسب کا کیا مطلب ہے؟
تبدیلی کا تناسب بنیادی اور ثانوی وولٹیج کے درمیان متناسب تعلق کو بیان کرتا ہے۔ یہ ایک اعلی نظام وولٹیج کو کم ثانوی وولٹیج کے ذریعہ پیش کرنے کی اجازت دیتا ہے جس پر میٹر اور ریلے کے ذریعہ کارروائی کی جاسکتی ہے۔
درستگی کی کلاس کیوں اہم ہے؟
درستگی کی کلاس مخصوص شرائط کے تحت قابل اجازت پیمائش کی غلطی کی وضاحت کرتی ہے۔ میٹرنگ، مانیٹرنگ، اور پروٹیکشن ایپلی کیشنز کے مختلف تقاضے ہو سکتے ہیں، اس لیے منتخب کلاس کو مطلوبہ فنکشن سے مماثل ہونا چاہیے۔
ثانوی سرکٹ میں بوجھ کیا ہے؟
بوجھ ثانوی سمیٹ سے منسلک بوجھ ہے۔ اس میں میٹرز، پروٹیکشن ریلے، ٹرانسڈیوسرز، ٹرمینلز اور کنیکٹنگ کیبلز جیسے آلات شامل ہیں۔ کل بوجھ ثانوی کارکردگی اور درستگی کو متاثر کر سکتا ہے۔
ایک ٹرانسفارمر میں ایک سے زیادہ سیکنڈری وائنڈنگ کیوں ہو سکتی ہے؟
متعدد ثانوی وائنڈنگز الگ الگ سرکٹس کو مختلف افعال انجام دینے کی اجازت دے سکتی ہیں۔ مثال کے طور پر، ایک وائنڈنگ پیمائش کی خدمت کر سکتی ہے جبکہ دوسرا تحفظ یا کسی اور متعین ایپلی کیشن کو سپورٹ کرتا ہے۔
خشک قسم اور کاسٹ رال کی تعمیر میں کیا فرق ہے؟
دونوں روایتی مائع موصلیت سے گریز کرتے ہیں، لیکن کاسٹ رال کی تعمیر منتخب اجزاء کو سمیٹنے کے لیے ایپوکسی رال کا استعمال کرتی ہے۔ یہ مناسب انڈور ایپلی کیشنز میں نمی اور آلودگی کے خلاف مفید مزاحمت کے ساتھ ایک مہر بند، میکانکی طور پر مستحکم ڈھانچہ بنا سکتا ہے۔
بیرونی ترتیب کب ضروری ہے؟
آؤٹ ڈور کنفیگریشن اس وقت استعمال ہوتی ہے جب ٹرانسفارمر کسی بے نقاب جگہ جیسے آؤٹ ڈور سب سٹیشن میں انسٹال ہوتا ہے۔ ڈیزائن میں بارش، نمی، درجہ حرارت سائیکلنگ، آلودگی، الٹرا وائلٹ کی نمائش، اور سائٹ کے دیگر حالات کا حساب ہونا چاہیے۔
کیا ایک ہی ٹرانسفارمر کو گھر کے اندر اور باہر استعمال کیا جا سکتا ہے؟
ضروری نہیں۔ بجلی کی درجہ بندی ایک جیسی ہو سکتی ہے، لیکن انکلوژر، موصلیت، سطح کا تحفظ، ماحولیاتی مزاحمت، اور بڑھتے ہوئے تقاضے اندرونی اور بیرونی تنصیبات کے درمیان نمایاں طور پر مختلف ہو سکتے ہیں۔
ایک capacitive وولٹیج ٹرانسفارمر کیا ہے؟
ایک کیپسیٹو وولٹیج ٹرانسفارمر اسکیلڈ وولٹیج سگنل حاصل کرنے کے لیے ٹرانسفارمر سیکشن کے ساتھ کپیسیٹیو وولٹیج ڈویژن کا استعمال کرتا ہے۔ یہ مناسب ہائی وولٹیج کی پیمائش اور تحفظ کی ایپلی کیشنز میں استعمال کیا جا سکتا ہے اور ڈیزائن کے لحاظ سے کچھ مواصلاتی افعال کو بھی سپورٹ کر سکتا ہے۔
الیکٹرانک وولٹیج ٹرانسفارمر کیا ہے؟
ایک الیکٹرانک وولٹیج ٹرانسفارمر یا سینسر متناسب آؤٹ پٹ فراہم کرنے کے لیے سینسنگ عنصر اور الیکٹرانک سگنل کی تبدیلی کا استعمال کرتا ہے۔ اس کی تصریح میں سینسر ٹیکنالوجی، آؤٹ پٹ انٹرفیس، درستگی، بجلی کی ضروریات، ماحولیاتی حالات، اور نیچے کی دھارے کے آلات کی مطابقت پر توجہ دینے کی ضرورت ہے۔
وولٹیج ٹرانسفارمر ریلے کے تحفظ کو کیسے سپورٹ کرتا ہے؟
یہ پروٹیکشن ریلے کو سکیلڈ وولٹیج سگنل فراہم کرتا ہے۔ تحفظ کی اسکیم پر منحصر ہے، ریلے اس سگنل کو فنکشنز جیسے اوور وولٹیج، انڈر وولٹیج، ڈائریکشنل منطق، ہم آہنگی، یا دیگر ایپلیکیشن مخصوص تحفظ کے حسابات کے لیے استعمال کر سکتا ہے۔
ثانوی بنیاد کیوں اہم ہے؟
ایک متعین ثانوی گراؤنڈنگ انتظام ایک کنٹرول شدہ برقی حوالہ قائم کرتا ہے اور ثانوی سرکٹ کی حفاظت کی حمایت کرتا ہے۔ عین مطابق گراؤنڈنگ طریقہ سازوسامان کے ڈیزائن اور قابل اطلاق برقی ضروریات کی پیروی کرنا چاہئے.
ایک ہائی وولٹیج فیوز کیوں شامل کیا جا سکتا ہے؟
فیوز ٹرانسفارمر کے لیے بنیادی سائیڈ تحفظ فراہم کر سکتا ہے اور بعض اندرونی خرابیوں کے نتائج کو محدود کرنے میں مدد کر سکتا ہے۔ اس کی درجہ بندی اور کوآرڈینیشن ٹرانسفارمر اور ارد گرد کے برقی نیٹ ورک سے مماثل ہونا چاہیے۔
آرڈر کرنے سے پہلے کون سا تکنیکی ڈیٹا چیک کیا جانا چاہئے؟
اہم معلومات میں پرائمری وولٹیج، سیکنڈری وولٹیج، فریکوئنسی، فیز کنفیگریشن، گراؤنڈنگ کا انتظام، درستگی کلاس، بوجھ، وائنڈنگ کنفیگریشن، موصلیت کی قسم، تنصیب کا مقام، طول و عرض، ٹرمینل کا انتظام، تحفظ کے تقاضے، اور قابل اطلاق جانچ کے تقاضے شامل ہیں۔
کیا وولٹیج ٹرانسفارمر کو کسی مخصوص سوئچ گیئر پروجیکٹ کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
پروجیکٹ کے لیے مخصوص کنفیگریشن میں وولٹیج کا تناسب، ثانوی وائنڈنگ ترتیب، بڑھتے ہوئے طول و عرض، ٹرمینل کنفیگریشن، موصلیت کی تعمیر، فیوز انضمام، اور دیگر متعین تکنیکی تقاضے شامل ہو سکتے ہیں۔ اپنی مرضی کے مطابق ڈیزائن کو منظور شدہ ڈرائنگ اور تکنیکی وضاحتوں کے ذریعے کنٹرول کیا جانا چاہیے۔
ٹرانسفارمر اور ریلے یا میٹر کو ایک ساتھ کیوں بیان کیا جائے؟
ثانوی آلہ ٹرانسفارمر کے اصل بوجھ کا حصہ بناتا ہے اور مطلوبہ سگنل کی خصوصیات کا تعین کرتا ہے۔ ٹرانسفارمر کو منسلک میٹر یا ریلے کے ساتھ مربوط کرنے سے اس بات کو یقینی بنانے میں مدد ملتی ہے کہ تناسب، درستگی، بوجھ، اور وائرنگ کے حالات مکمل پیمائش کے سلسلے کے لیے موزوں ہیں۔
بہتر وولٹیج کی پیمائش پاور سسٹم کے تحفظ کو کیسے مضبوط بنا سکتی ہے؟
قابل اعتماد وولٹیج کی معلومات جدید برقی تحفظ اور کنٹرول کی بنیادوں میں سے ایک ہے۔ آپریٹرز کو یہ جاننے کی ضرورت ہوتی ہے کہ بنیادی نیٹ ورک میں کیا ہو رہا ہے، میٹر کو مستحکم پیمائش کے سگنلز کی ضرورت ہوتی ہے، اور غیر معمولی حالات کے بارے میں فیصلے کرتے وقت تحفظ کے ریلے کو قابل اعتماد برقی ان پٹ کی ضرورت ہوتی ہے۔
انسٹرومنٹ ٹرانسفارمر ٹیکنالوجی ان ضروریات اور ہائی وولٹیج برقی نظام کے درمیان پل بناتی ہے۔ ایک متناسب ثانوی سگنل اور برقی علیحدگی فراہم کر کے، آلات پیمائش اور تحفظ کے آلات کو قابل انتظام وولٹیج کے ساتھ کام کرنے کی اجازت دیتا ہے جبکہ پرائمری نیٹ ورک سے فعال طور پر جڑے رہتے ہیں۔
انتخاب کا عمل اصل درخواست سے شروع ہونا چاہیے۔ پروڈکٹ کو حتمی شکل دینے سے پہلے پرائمری وولٹیج، سیکنڈری وولٹیج، فریکوئنسی، فیز کنفیگریشن، گراؤنڈنگ کا انتظام، درستگی، بوجھ، وائنڈنگ کاؤنٹ، موصلیت، تنصیب کا ماحول، تحفظ، اور جسمانی طول و عرض سبھی کی وضاحت ہونی چاہیے۔
ٹیکنالوجی کا انتخاب بھی اہمیت رکھتا ہے۔ برقی مقناطیسی نظام درمیانے وولٹیج کی پیمائش اور تحفظ پر وسیع پیمانے پر لاگو ہوتے ہیں۔ Capacitive ڈیزائن کچھ زیادہ وولٹیج ایپلی کیشنز کے لیے مناسب حل فراہم کر سکتے ہیں، جبکہ الیکٹرانک سینسنگ ٹیکنالوجیز تیزی سے ڈیجیٹل الیکٹریکل آرکیٹیکچرز کو سپورٹ کر سکتی ہیں۔
ماحولیاتی اور مکینیکل حالات پر یکساں احتیاط کے ساتھ غور کیا جانا چاہیے۔ اندرونی آلات ایک کنٹرول شدہ سوئچ گیئر ماحول میں کام کر سکتے ہیں، جبکہ آؤٹ ڈور یونٹوں کو موسم، آلودگی، درجہ حرارت کی تبدیلی، اور الٹرا وائلٹ ایکسپوژر کا مقابلہ کرنا چاہیے۔
مینوفیکچررز اور پروجیکٹ ٹیموں کے لیے، درست دستاویزات اتنا ہی اہم ہے جتنا کہ خود ہارڈ ویئر۔ طول و عرض کی ڈرائنگ، وائنڈنگ ڈایاگرام، نام پلیٹ کی معلومات، ٹرمینل کی شناخت، موصلیت کی تفصیلات، جانچ کی معلومات، اور تنصیب کی ہدایات ٹرانسفارمر کو حتمی برقی نظام میں صحیح طریقے سے ضم کرنے کی اجازت دیتی ہیں۔
بالآخر، ایک مناسب طریقے سے مخصوصوولٹیج ٹرانسفارمرپیمائش کے جزو سے زیادہ ہے۔ یہ بنیادی پاور نیٹ ورک اور پیمائش، تحفظ، نگرانی، اور کنٹرول سسٹمز کے درمیان ایک انٹرفیس ہے جو جدید الیکٹریکل انفراسٹرکچر کو قابل مشاہدہ اور قابل انتظام رکھتا ہے۔
آپ کے پاور سسٹم کے لیے وولٹیج کی پیمائش کے حل کی ضرورت ہے؟
Comewillانڈور اور آؤٹ ڈور کنفیگریشنز، سمیٹنے کے انتظامات، موصلیت کے نظام، تحفظ کے تقاضے، اور اپنی مرضی کے مطابق تکنیکی تصریحات کا احاطہ کرنے والے ایپلیکیشن کے لیے مخصوص وولٹیج کی پیمائش کے حل کی حمایت کرتا ہے۔ منصوبے کی ضروریات اور تکنیکی بات چیت کے لیے،ہم سے رابطہ کریں۔.
