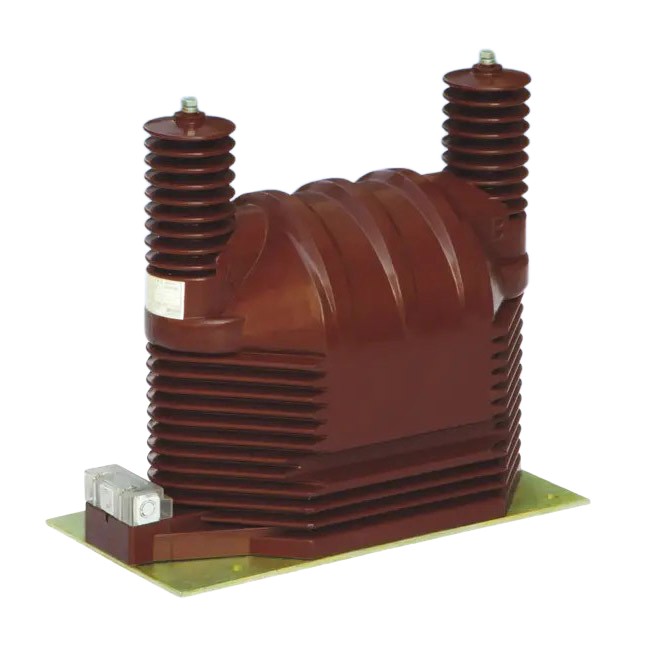

JDZ9-35Q وولٹیج ٹرانسفارمر

JDZ9-35Q وولٹیج ٹرانسفارمرز: کور 35kV سسٹم کے اجزاء

ٹاپ شیلف انسولیٹنگ میٹریل کے ساتھ بنایا گیا، چین میں ایک پیشہ ور مینوفیکچرر Comewill کے تیار کردہ اعلیٰ معیار کے JDZ9-35Q وولٹیج ٹرانسفارمرز کا ڈیزائن کمپیکٹ لیکن سخت ہے۔ اس کا مطلب یہ ہے کہ وہ میکانکی طور پر اچھی طرح سے پکڑے ہوئے ہیں اور ٹھوس برقی موصلیت پیش کرتے ہیں - استحکام پر کوئی کمی نہیں۔ ہر ماڈل کی اپنی خاصیت بھی ہوتی ہے: JDZ9-35Q ایک پرو کی طرح نمی کو سنبھالتا ہے، اس لیے یہ مرطوب یا گیلے مقامات کے لیے بہترین ہے۔ دوسری طرف، JDZ9-35G، مضبوط اوور وولٹیج تحفظ کے ساتھ آتا ہے—آپ کے برقی نظام کو اچانک وولٹیج کے بڑھنے سے محفوظ رکھتا ہے۔

چاہے آپ JDZ9-35Q وولٹیج ٹرانسفارمرز سب سٹیشنز، صنعتی پلانٹس، یا پاور ڈسٹری بیوشن نیٹ ورکس میں استعمال کر رہے ہوں، دونوں ماڈل طویل فاصلے پر مسلسل، درست وولٹیج کی پیمائش فراہم کرتے ہیں۔ وہ صرف کام ہی نہیں کرواتے — وہ آپ کے برقی نظام کو چلانے کے لیے زیادہ محفوظ اور زیادہ موثر بناتے ہیں۔

بنیادی پیرامیٹرز

شرح شدہ وولٹیج: 35kV (بنیادی طرف)
شرح شدہ تبدیلی کا تناسب: 35000/100 V (کچھ ماڈل ملٹی وائنڈنگ کنفیگریشن کو سپورٹ کرتے ہیں)
درستگی کی سطح: 0.2, 0.5, 1.0, 3.0, 6P (کچھ ماڈل مجموعہ کی سطح کو سپورٹ کرتے ہیں، جیسے 0.2/0.5/6P)
درجہ بند موصلیت کی سطح: 40.5/95/200 kV (کچھ ماڈل 42/95/185 kV ہیں)
زیادہ سے زیادہ آؤٹ پٹ: 1000 VA (کچھ ماڈل 2000 VA تک پہنچ سکتے ہیں)

ساختی خصوصیات

مکمل طور پر منسلک ایپوکسی رال کاسٹنگ، آلودگی اور نمی کے خلاف مزاحم، اشنکٹبندیی علاقوں کے لیے موزوں ہے۔
نیچے پلیٹ کی تنصیب، کمپیکٹ سائز، کسی بھی سمت میں تنصیب کی حمایت کرتا ہے.
ثانوی آؤٹ پٹ ٹرمینل باکس تاروں کو متعدد سمتوں میں لے جا سکتا ہے اور اس کا اینٹی تھیفٹ ڈیزائن ہے۔

درخواست کے منظرنامے۔

توانائی کی پیمائش، وولٹیج کی نگرانی، اور پاور سسٹم میں ریلے تحفظ۔
JDZ9-35Q وولٹیج ٹرانسفارمر KYN-35 قسم اور دیگر ہائی وولٹیج سوئچ گیئر میں بھی انسٹال کیا جا سکتا ہے۔

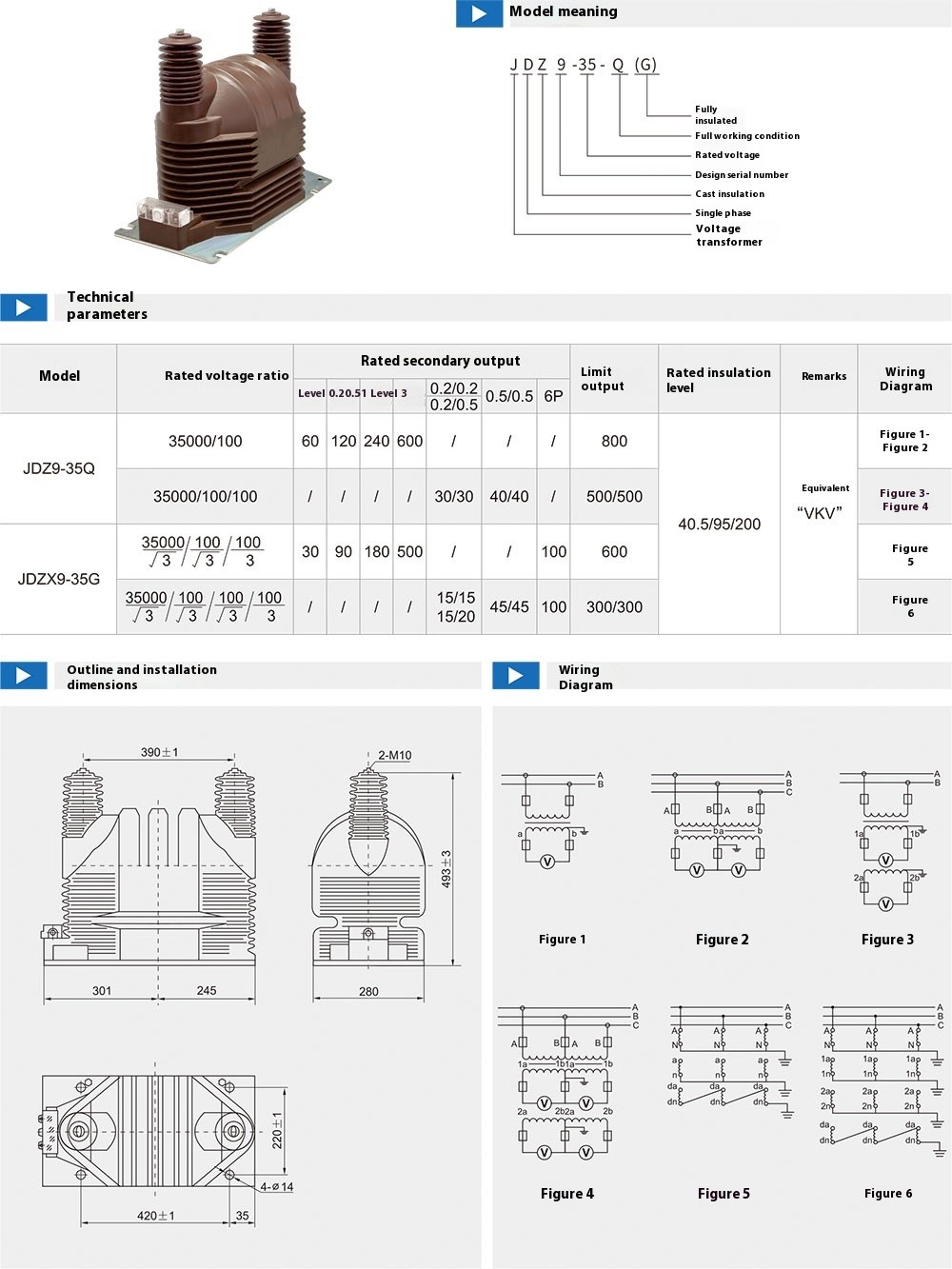

تکنیکی ڈیٹا
