LMZK-10 کرنٹ ٹرانسفارمر

Comewill، چین کے ایک سرکردہ مینوفیکچرر اور سپلائر کے طور پر، آپ کے لیے LMZK-10 موجودہ ٹرانسفارمر فراہم کرتا ہے، جو بنیادی فوائد پیش کرتا ہے جس میں ایک کمپیکٹ سائز، آسان تنصیب کے لیے ڈیٹیچ ایبل کور، اور امپورٹڈ سلیکون اسٹیل کا استعمال کرتے ہوئے اعلیٰ درست پیمائش شامل ہے۔ یہ خاص طور پر 10kV کمپیکٹ سوئچ گیئر کے لیے ڈیزائن کیا گیا ہے۔

اس LMZK-10 موجودہ ٹرانسفارمر کے بنیادی فوائد ہیں جیسے چھوٹے سائز، ہلکے وزن، سوئچ ایبل، اور آسان تنصیب، اور یہ کمپیکٹ مکمل طور پر موصل رنگ نیٹ ورک سوئچ گیئر کی خریداری کی ضروریات کے لیے وسیع پیمانے پر موزوں ہے۔ یہ خاص طور پر ریموٹ ٹرمینل آلات جیسے RTU اور FTU کے ساتھ ملا کر نمونہ لینے کا یونٹ بنانے کے لیے موزوں ہے، جو پورے نظام کے لیے ایک جامع حل اور ڈیٹا سپورٹ فراہم کرتا ہے۔ خریداری اور تنصیب کے بعد، اصل وائرنگ میں ترمیم کرنے کی ضرورت نہیں ہے۔ یہ براہ راست منسلک آنے والی اور جانے والی کیبلز پر انسٹال کیا جا سکتا ہے، آپریشن کو آسان اور تیز بناتا ہے، انجینئرنگ کی تنصیب کی لاگت کو نمایاں طور پر کم کرتا ہے۔ فی الحال، یہ کمپیکٹ مکمل طور پر موصل رنگ کے نیٹ ورک سوئچ گیئر سیریز جیسے SafeRing/Plus، Uniswitch، RM6/SM6، SVS، GA/GE، FB، SS، وغیرہ میں بڑے پیمانے پر استعمال ہوتا رہا ہے، اور یہ مشترکہ سب اسٹیشنز، کیبل باکس اور دیگر آلات کی خریداری اور معاون ضروریات کے لیے بھی موزوں ہے۔

بنیادی مواد اور عمل کے لحاظ سے، LMZK-10 موجودہ ٹرانسفارمر مقناطیسی مواد کے طور پر اعلیٰ معیار کی درآمد شدہ ہائی پارگمیبلٹی سلکان سٹیل شیٹس کا استعمال کرتا ہے، جس میں آئرن کور اور کم مقناطیسی سرکٹ کے نقصانات کی خصوصیات ہیں۔ رال ایک شعلہ retardant پلاسٹک شیل کے اندر ویکیوم کاسٹ ہے، بہترین نمی کے خلاف مزاحمت، مستحکم کارکردگی، اور بعد میں دیکھ بھال کی کوئی ضرورت نہیں، جو طویل مدتی استعمال کے لیے خریداری کی لاگت کی تاثیر کی ضروریات کو پورا کرتی ہے۔ تنصیب کے دوران، دو نیم سرکلر رِنگز کو فیز سے علیحدہ کیبل پر کلیمپ کریں اور انہیں کلیمپس کے ساتھ محفوظ کریں تاکہ کیبل کے ساتھ بغیر کسی رکاوٹ کے گھل مل جائیں، جس سے ایک خوبصورت اور مربوط شکل پیدا ہو۔ یہ پروڈکٹ 10KV کیبلز کے حصول کے منظر نامے کے لیے موزوں ہے جس کی وضاحتیں 35mm ² سے 400mm ² تک ہیں۔ کلیمپ اعلی معیار کے سٹینلیس سٹیل کے مواد سے بنا ہے، جو مضبوط اور قابل اعتماد ہے۔ استعمال کے دوران کوئی ایڈی کرنٹ پیدا نہیں ہوتا ہے، جو آلات کے محفوظ آپریشن کو یقینی بناتا ہے۔

کام اور تنصیب کے ماحول کے لیے تکنیکی تقاضے-LMZK-10 موجودہ ٹرانسفارمر

لوڈ سائیڈ پر پاور فیکٹر کو COS φ=0.8 (ہسٹریسس کی خصوصیات کی نمائش) کو پورا کرنے کی ضرورت ہے۔
مختلف پاور سسٹمز کی ضروریات کو پورا کرنے کے لیے ریٹیڈ سیکنڈری کرنٹ کو 5A یا 1A تصریحات سے منتخب کیا جا سکتا ہے۔
ماحولیاتی درجہ حرارت کی حد: نچلی حد -5 ℃ ہے، اوپری حد 40 ℃ ہے، اور روزانہ اوسط درجہ حرارت 30 ℃ سے زیادہ نہیں ہونا چاہئے۔
درجہ بند آپریٹنگ فریکوئنسی دو عام معیاروں کی حمایت کرتی ہے: 50Hz یا 60Hz۔
آلات کی تنصیب کی اونچائی کو 1000 میٹر یا اس سے کم پر کنٹرول کیا جانا چاہئے۔
آلودگی کی سطح سطح II کے معیار پر پورا اترتی ہے اور روایتی صنعتی ماحول کے لیے موزوں ہے۔

مصنوعات کی پیداوار اور معائنہ قومی معیارات GB20840.1 اور GB20840.2 پر سختی سے عمل کرتا ہے۔

تکنیکی ڈیٹا

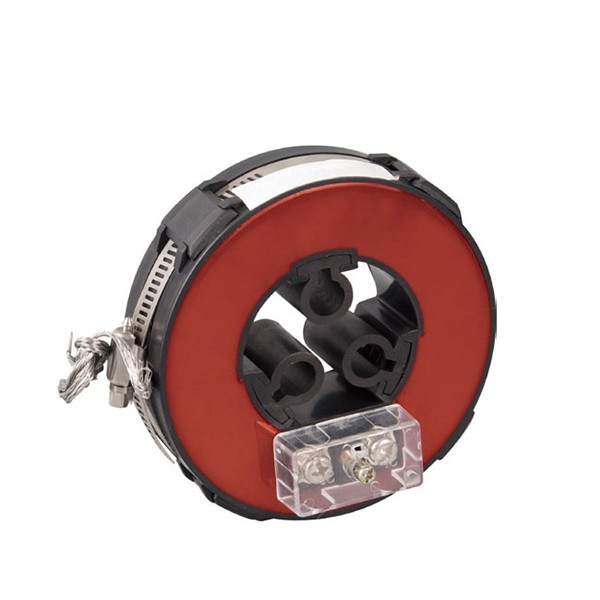

LMZK1

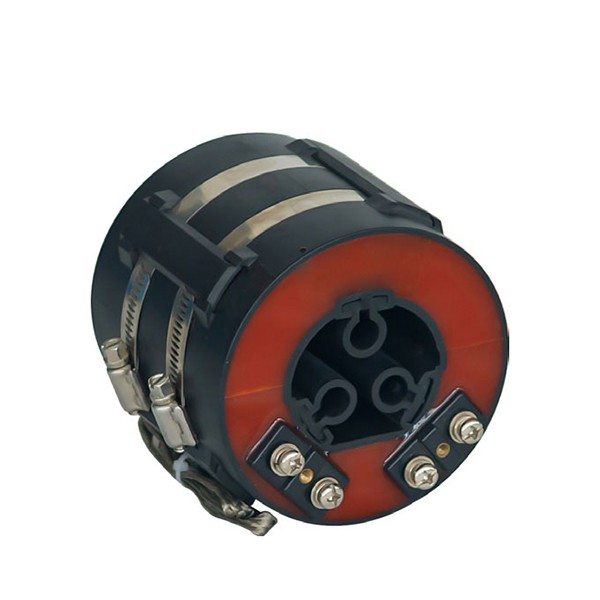

LMZK2

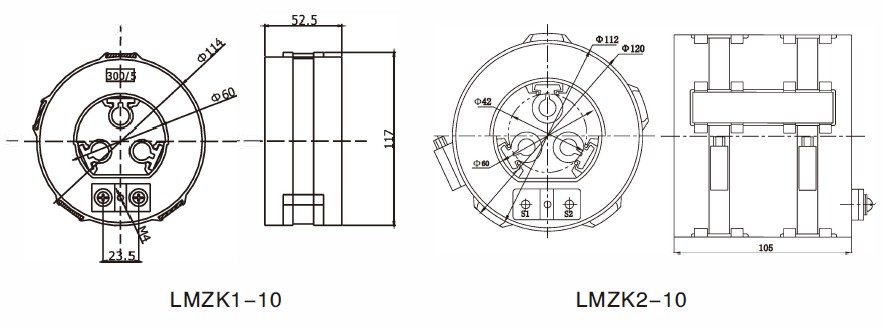

آؤٹ لائن ڈائمینشن
