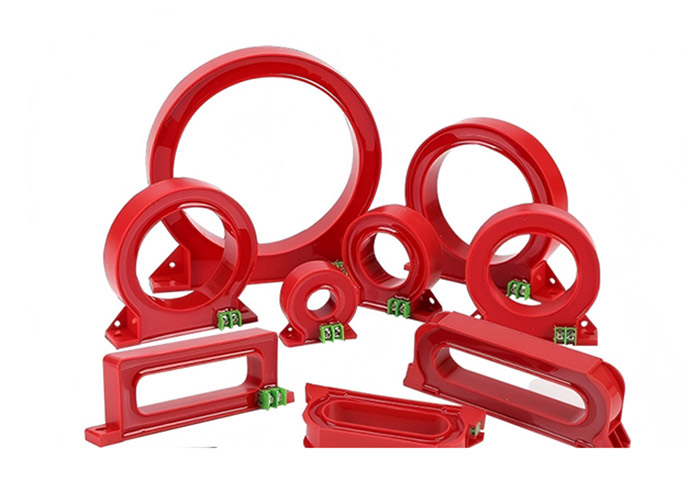

چین میں ایک پیشہ ور موجودہ ٹرانسفارمر کارخانہ دار کے طور پر،Comewillآپ کو اپنی مرضی کے مطابق فراہم کرنا چاہتے ہیںزیرو سیکوئنس کرنٹ ٹرانسفارمرجو کہ ایک واحد موڑ تھرو ٹائپ کرنٹ ٹرانسفارمر ہے جو پاور سسٹمز میں زیرو سیکوینس کرنٹ کا پتہ لگانے کے لیے ڈیزائن کیا گیا ہے۔ یہ تین فیز کرنٹ کے ویکٹر کے مجموعے پر نظر رکھتا ہے اور ڈسٹری بیوشن نیٹ ورکس کے اندر رساو یا زمینی خرابیوں کی نشاندہی کرتا ہے۔
جب غیر معمولی کرنٹ موصلیت کو پہنچنے والے نقصان یا گراؤنڈنگ فالٹس کی وجہ سے ہوتا ہے، تو ٹرانسفارمر حفاظتی آلات جیسے کہ ریلے پروٹیکشن ڈیوائسز یا لیکیج پروٹیکشن کنٹرولرز کو سگنل بھیجتا ہے۔ یہ عمل سسٹم کو الارم جاری کرنے یا ناقص سرکٹ کو منقطع کرنے کی اجازت دیتا ہے۔
زیرو سیکوئنس کرنٹ ٹرانسفارمر عام طور پر پاور کیبلز یا بس بارز کے ارد گرد نصب کیا جاتا ہے، جو اسے درمیانے اور کم وولٹیج والے برقی نظام کی نگرانی کے لیے موزوں بناتا ہے۔
1. رنگ کور کی ساخت
ٹرانسفارمر ثانوی وائنڈنگ کے ساتھ ایک سرکلر آئرن کور استعمال کرتا ہے جو موجودہ عدم توازن کا پتہ لگاتا ہے۔
2. ایپوکسی رال یا سلیکون ربڑ انکیپسولیشن
آئرن کور اور وائنڈنگ کو حفاظتی خول کے اندر بند کیا جاتا ہے، جو نمی کی مزاحمت اور آلودگی کے فلیش اوور سے تحفظ فراہم کرتا ہے۔
3. تنصیب کی دو اقسام
مصنوعات انٹیگرل قسم (کیبل بچھانے کے دوران پہلے سے نصب) اور کھلی قسم (موجودہ کیبلز کے ارد گرد نصب) میں دستیاب ہیں۔
4. روگووسکی کوائل ٹیکنالوجی
کچھ ڈیزائن موجودہ سگنلز کو قابل پیمائش وولٹیج آؤٹ پٹ میں تبدیل کرنے کے لیے روگوسکی کوائل سینسنگ ٹیکنالوجی کو اپناتے ہیں۔
1. قابل اطلاق وولٹیج کی حد: 0.4kV سے 66kV۔
2. گرڈ فریکوئنسی: معیاری آپریٹنگ فریکوئنسی 50Hz ہے۔
3. آپریٹنگ درجہ حرارت: −10°C سے +40°C۔
4. ایک ہی نام کا اختتام: ایک بار "L1" کی طرف سے داخل ہونے کے بعد، دوسرا "K1" ہے؛
مناسب تنصیب a کے درست آپریشن کو یقینی بناتی ہے۔زیرو سیکوئنس کرنٹ ٹرانسفارمر.
انٹیگرل قسم کی تنصیب
مربوط ٹرانسفارمرز کے لیے، کیبل انسٹال ہونے سے پہلے کیبل کو ٹرانسفارمر سے گزرنا چاہیے۔
اوپن ٹائپ انسٹالیشن
اوپن ماڈلز کو موجودہ کیبلز پر ٹرانسفارمر باڈی کو الگ کرکے اور کنڈکٹر کے گرد دوبارہ جوڑ کر لگایا جاسکتا ہے۔
گراؤنڈنگ کا انتظام
کچھ گراؤنڈنگ سسٹمز میں، کیبلز کو گراؤنڈنگ پوائنٹ سے منسلک ہونے سے پہلے ٹرانسفارمر سے گزرنا چاہیے تاکہ لیکیج کرنٹ کی درست نشاندہی کو یقینی بنایا جا سکے۔
مکینیکل الائنمنٹ
سپلٹ ٹرانسفارمرز کو دوبارہ جوڑتے وقت، پیمائش کے انحراف سے بچنے کے لیے دونوں حصوں کو مناسب طریقے سے سیدھ میں لانا چاہیے۔
