ویکیوم سرکٹ بریکر میڈیم وولٹیج سوئچنگ سیفٹی، قابل اعتماد، اور گرڈ کنٹرول کو کیسے بہتر بنا سکتا ہے؟

میڈیم وولٹیج سوئچنگ کو خصوصی تحفظ کی ضرورت کیوں ہے؟

درمیانے وولٹیج کے برقی نظام وولٹیج کی سطح پر کام کرتے ہیں جس کے لیے احتیاط سے مربوط سوئچنگ اور تحفظ کے آلات کی ضرورت ہوتی ہے۔ سوئچنگ ڈیوائس کو نہ صرف نارمل لوڈ کرنٹ لے جانا چاہیے بلکہ نیٹ ورک میں خرابی ہونے پر بھی درست جواب دینا چاہیے۔

الیکٹریکل ڈسٹری بیوشن نیٹ ورک معمول کے مطابق ٹرانسفارمرز، موٹرز، جنریٹرز، صنعتی فیڈرز، یوٹیلیٹی لائنز، قابل تجدید توانائی کے ذرائع اور دیگر بوجھ کو جوڑتے ہیں۔ عام حالات میں، کرنٹ کنڈکٹرز اور سوئچنگ آلات کے ذریعے مسلسل بہتا ہے۔ شارٹ سرکٹ کے دوران، تاہم، کرنٹ ڈرامائی طور پر بڑھ سکتا ہے اور کافی تھرمل اور الیکٹرو ڈائنامک تناؤ پیدا کر سکتا ہے۔

ایک سرکٹ بریکر اس کرنٹ کو روکنے کا ایک کنٹرول شدہ طریقہ فراہم کرتا ہے۔ اس کے آپریشن کو پروٹیکشن ریلے، کرنٹ ٹرانسفارمرز، وولٹیج ٹرانسفارمرز، کنٹرول سرکٹس اور برقی نیٹ ورک کے مجموعی تحفظ کے فلسفے کے ساتھ مربوط کرنے کی ضرورت ہے۔

مداخلت کا ذریعہ خاص طور پر اہم ہے۔ تاریخی طور پر، سرکٹ بریکرز نے قوس کو کنٹرول کرنے کے لیے کئی طریقے استعمال کیے ہیں جو رابطے الگ ہونے پر بنتے ہیں۔ ہوا، تیل، اور مختلف گیسیں سبھی سامان کی مختلف نسلوں میں استعمال ہوتی رہی ہیں۔ ویکیوم ٹکنالوجی ایک اور نقطہ نظر فراہم کرتی ہے جس میں بنیادی آرک میں خلل ڈالنے کا عمل سیل بند ویکیوم انٹرپرٹر کے اندر ہوتا ہے۔

اس لیے بریکر کے فنکشن کو سسٹم کی سطح پر سمجھا جانا چاہیے۔ ایک اعلی مداخلت کی درجہ بندی غلط تحفظ کی ترتیب کی تلافی نہیں کر سکتی۔ ایک اچھی طرح سے ڈیزائن کیا گیا بریکر ناکافی کیبل کے خاتمے کی تلافی نہیں کر سکتا۔ ایک نفیس کنٹرولر کسی میکانکی میکانزم کو درست نہیں کر سکتا جسے درست طریقے سے برقرار نہیں رکھا گیا ہے۔

اچھی سوئچ گیئر انجینئرنگ ان عناصر کو جوڑتی ہے۔ بریکر، بس بار، فیڈر، پروٹیکشن ریلے، انسٹرومنٹ ٹرانسفارمرز، کنٹرول پاور، انٹرلاکس اور انکلوژر سبھی کو ایک ہی برقی نظام کے ارد گرد بیان کیا جانا چاہیے۔

غلطی کی رکاوٹ عام سوئچنگ سے مختلف کیوں ہے۔

عام بوجھ کے حالات میں سرکٹ کھولنا اور شارٹ سرکٹ صاف کرنا مساوی کام نہیں ہیں۔ فالٹ کے دوران، کرنٹ بہت بڑا ہو سکتا ہے، اور فالٹ سے وابستہ برقی توانائی اہم ہے۔

اس لیے بریکر کو وولٹیج اور سسٹم کی حالتوں میں کرنٹ کو روکنے کے قابل ہونا چاہیے جس کے لیے اسے ڈیزائن کیا گیا تھا۔ خلل ڈالنے کا عمل منسلک آلات کی حفاظت اور مطلوبہ حفاظتی ہم آہنگی کو برقرار رکھنے کے لیے کافی تیزی سے ہونا چاہیے۔

یہ رکاوٹ ٹیکنالوجی کو کاسمیٹک مصنوعات کی خصوصیت کے بجائے انجینئرنگ کا بنیادی فیصلہ بناتا ہے۔

بریکر کے اہم اجزاء کیا ہیں؟

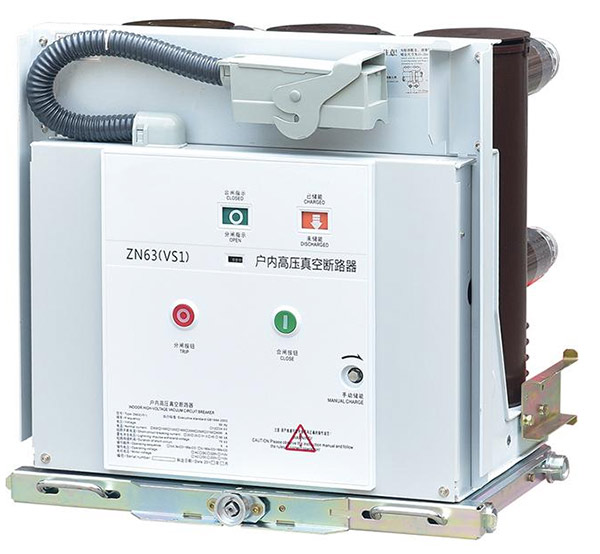

ایک جدید میڈیم وولٹیج بریکر کئی فنکشنل اسمبلیوں پر مشتمل ہے۔ ہر ایک موجودہ راستے، رکاوٹ کے عمل، مکینیکل آپریشن، موصلیت کا نظام، کنٹرول انٹرفیس، یا تنصیب کے ڈھانچے میں حصہ ڈالتا ہے۔

ویکیوم انٹرپرٹر

ویکیوم انٹرپرٹر میں فکسڈ رابطہ، حرکت پذیر رابطہ، کانٹیکٹ راڈ، اندرونی حفاظتی عناصر، اور سیل بند انکلوژر شامل ہیں۔ یہ وہ حصہ ہے جو ویکیوم ماحول میں کرنٹ میں خلل ڈالنے کا ذمہ دار ہے۔

اس کی جہتی درستگی اور اندرونی تعمیر اہم ہے کیونکہ رابطہ خلا، سیدھ، رابطے کا دباؤ، اور ڈائی الیکٹرک جیومیٹری کو مطلوبہ ڈیزائن کی حدود میں رہنا چاہیے۔

آپریٹنگ میکانزم

آپریٹنگ میکانزم ذخیرہ شدہ یا فراہم کردہ مکینیکل توانائی کو رابطے کی تحریک میں تبدیل کرتا ہے۔ موسم بہار سے چلنے والے میکانزم کو درمیانے وولٹیج کی ایپلی کیشنز میں بڑے پیمانے پر استعمال کیا جاتا ہے، جبکہ برقی مقناطیسی آپریٹنگ سسٹم مخصوص ڈیزائنوں میں دستیاب ہیں۔

میکانزم کو مستقل وقت اور سفر کے ساتھ مداخلت کرنے والے کو کھولنا اور بند کرنا چاہیے۔ اسے بند پوزیشن میں مطلوبہ رابطہ قوت کو برقرار رکھنے کی بھی ضرورت ہے۔

موصلیت کی حمایت کرتا ہے۔

موصلیت زمینی دیوار اور ارد گرد کے ڈھانچے سے جسمانی طور پر الگ توانائی والے اجزاء کی حمایت کرتی ہے۔ وہ مطلوبہ منظوری اور مکینیکل استحکام کو برقرار رکھنے میں بھی مدد کرتے ہیں۔

ٹرمینلز اور موجودہ راستہ

پرائمری ٹرمینلز بریکر کو اپ اسٹریم اور ڈاؤن اسٹریم برقی نیٹ ورک سے جوڑتے ہیں۔ ان کا ڈیزائن اس بات کا تعین کرتا ہے کہ بریکر بس بار، کیبل کنکشن، یا سوئچ گیئر کے دیگر اجزاء کے ساتھ کیسے انٹرفیس کرتا ہے۔

پوزیشن اور اشارے کا نظام

سوئچ گیئر کی بہت سی تنصیبات میں، مکینیکل اشارے یہ ظاہر کرتے ہیں کہ آیا بریکر کھلا، بند، یا کسی اور متعین پوزیشن میں ہے۔ یہ خاص طور پر واپس لینے کے قابل سامان کے لیے اہم ہو سکتا ہے۔

کنٹرول اور معاون سرکٹس

معاون رابطے، ٹرپ کوائلز، بند ہونے والی کوائلز، موٹر ڈرائیوز، پوزیشن سوئچز، اور دیگر سرکٹس بریکر کو تحفظ اور کنٹرول کے آلات کے ساتھ بات چیت کرنے کی اجازت دیتے ہیں۔

مکینیکل سنکرونائزیشن

تھری فیز بریکرز کو مربوط طریقے سے کام کرنے کے لیے رابطوں کی ضرورت ہوتی ہے۔ میکانزم حرکت کو انفرادی کھمبوں پر منتقل کرتا ہے تاکہ مراحل مطلوبہ وقت کے تعلق کے اندر کھلتے اور بند ہوتے ہیں۔

وقت کی حد سے زیادہ تبدیلی سوئچنگ کی کارکردگی کو متاثر کر سکتی ہے، اس لیے میکانزم کی ایڈجسٹمنٹ اور معائنہ کوالٹی کنٹرول اور دیکھ بھال کے اہم حصے ہیں۔

اجزاء کا انضمام کیوں اہم ہے۔

ایک اعلیٰ معیار کا مداخلت کرنے والا میکانزم کی خراب سیدھ کی تلافی نہیں کر سکتا۔ مضبوط موصلیت غلط طریقے سے ڈیزائن کیے گئے ٹرمینل کنکشن کی تلافی نہیں کر سکتی۔ ایک درست ریلے ناکافی کنٹرول وائرنگ کی تلافی نہیں کر سکتا۔

لہذا قابل اعتماد بریکر کارکردگی ان تمام اجزاء کے تعامل پر منحصر ہے۔

شارٹ سرکٹ کی صلاحیت اور رکاوٹ کی رفتار کیوں اہم ہیں؟

شارٹ سرکٹ کی کارکردگی درمیانے وولٹیج سرکٹ بریکر کے انتخاب میں سب سے اہم خصوصیات میں سے ایک ہے۔ ایک فالٹ مختصر مدت میں بہت بڑی کرنٹ اور ہائی الیکٹرو مکینیکل قوتیں پیدا کر سکتا ہے۔

شارٹ سرکٹ کرنٹ

دستیاب فالٹ کرنٹ کا تعین برقی نیٹ ورک کے ذریعے کیا جاتا ہے، بشمول جنریٹر، ٹرانسفارمرز، کنڈکٹرز، اور سسٹم کی رکاوٹ۔ ایک سوئچ گیئر انجینئر عام طور پر شارٹ سرکٹ اسٹڈی کے ذریعے اس کا تعین کرتا ہے۔

بریکر کے پاس ایک رکاوٹ کی صلاحیت ہونی چاہیے جو حسابی غلطی کے حالات کے لیے موزوں ہو۔

بریک کرنٹ

بریکر کو ریٹیڈ سسٹم وولٹیج پر مخصوص شارٹ سرکٹ کرنٹ میں خلل ڈالنے کے قابل ہونا چاہیے۔ رکاوٹ کے عمل کو کرنٹ کے بجھ جانے کے بعد ڈائی الیکٹرک ریکوری کو برقرار رکھنے کی ضرورت ہے۔

قلیل وقت برداشت کرنا

سوئچ گیئر اسمبلیوں کو بھی فالٹ کرنٹ کا سامنا کرنا پڑ سکتا ہے جب پروٹیکشن سسٹم ایونٹ کو صاف کر رہا ہو۔ مکینیکل اور تھرمل ڈھانچہ کو قابل اطلاق مدت کے لیے متعین کرنٹ کا سامنا کرنا چاہیے۔

چوٹی برداشت کرنا

فالٹ کرنٹ کی چوٹی ویلیو کنڈکٹرز اور ساختی اجزاء پر الیکٹرو ڈائنامک قوتیں پیدا کرتی ہے۔ مکینیکل ڈیزائن کو ان دباؤ کا حساب دینا چاہیے۔

مداخلت کا وقت

کل فالٹ کلیئرنگ ترتیب میں کئی مراحل شامل ہیں: غلطی کا پتہ لگانا، ریلے کا فیصلہ، ٹرپ سگنل ٹرانسمیشن، آپریٹنگ میکانزم کی حرکت، رابطہ علیحدگی، آرک میں رکاوٹ، اور نیٹ ورک کی بحالی۔

توڑنے والا آزادانہ طور پر کام نہیں کرتا ہے۔ کلیئرنگ کا مکمل وقت ریلے، کنٹرول سرکٹری، ٹرپ کوائل، مکینیکل میکانزم، رابطے کی نقل و حرکت اور برقی نظام پر منحصر ہے۔

درمیانی معاملات میں مداخلت کیوں؟

مداخلت کا میڈیم اس بات کا تعین کرتا ہے کہ رابطہ علیحدگی کے دوران قوس کس طرح برتاؤ کرتا ہے۔ ویکیوم ٹیکنالوجی ایک کنٹرول شدہ مہر بند ماحول فراہم کرتی ہے اور رکاوٹ کو حاصل کرنے کے لیے رابطہ جیومیٹری اور مادی رویے کا استعمال کرتی ہے۔

کچھ پرانی مداخلتی ٹیکنالوجیز کے مقابلے میں یہ کمپیکٹ مداخلت کرنے والے طول و عرض اور نسبتاً آسان مداخلت کرنے والے چیمبر کی اجازت دے سکتا ہے۔

تاہم، حتمی بریکر کی درجہ بندی اب بھی مکمل ڈیزائن پر منحصر ہے۔ ویکیوم ٹیکنالوجی کا مطلب یہ نہیں ہے کہ ہر ویکیوم بریکر کسی بھی صوابدیدی فالٹ کرنٹ کو روک سکتا ہے۔

اس لیے درست تکنیکی نقطہ نظر یہ ہے کہ حسابی نظام کی خرابی کی سطح سے شروع کیا جائے اور پھر بریکر کے درجہ بند مداخلت اور قابل اطلاق معیار کے تحت برداشت کرنے کی صلاحیتوں کی تصدیق کی جائے۔

انڈور اور آؤٹ ڈور ڈیزائنز میں کیا فرق ہے؟

انڈور اور آؤٹ ڈور بریکرز بہت مختلف مکینیکل اور ماحولیاتی تقاضوں کے ساتھ ایک ہی بنیادی رکاوٹ کے اصول کو استعمال کر سکتے ہیں۔

انڈور بریکرز

انڈور بریکرز عام طور پر سوئچ گیئر کیبنٹس یا برقی کمروں میں نصب ہوتے ہیں۔ ان کے ارد گرد کے ماحول کو زیادہ کنٹرول کیا جا سکتا ہے، کمپیکٹ موصلیت اور دیوار کے انتظامات کی اجازت دیتا ہے.

اندرونی ڈیزائن اکثر دھاتی پہنے سوئچ گیئر کے اندر واپس لینے کے قابل یونٹ یا فکسڈ تنصیبات کے طور پر ظاہر ہوتے ہیں۔ عین مطابق ترتیب پینل کے فن تعمیر پر منحصر ہے۔

آؤٹ ڈور بریکرز

بیرونی آلات کو بارش، نمی، درجہ حرارت کی تبدیلیوں، سورج کی روشنی، آلودگی، دھول، ہوا اور دیگر ماحولیاتی دباؤ کو برداشت کرنا چاہیے۔

اس لیے بیرونی مصنوعات کے لیے مناسب انکلوژر سیلنگ، بیرونی موصلیت، مواد کا انتخاب، سطح کی حفاظت، اور موسم سے مزاحم میکانزم کی ضرورت ہوتی ہے۔

جامع موصلیت

آؤٹ ڈور بریکر پروڈکٹ کے فن تعمیر کے لحاظ سے جامع موصل مواد جیسے سلیکون ربڑ یا ایپوکسی پر مبنی اجزاء استعمال کر سکتے ہیں۔ جب صحیح طریقے سے ڈیزائن کیا گیا ہو تو یہ مواد بدلتے ہوئے ماحولیاتی حالات میں موصلیت کی کارکردگی کو سہارا دے سکتے ہیں۔

قطب پر نصب تنصیبات

کچھ آؤٹ ڈور ڈسٹری بیوشن بریکرز پول ماؤنٹنگ کے لیے بنائے گئے ہیں۔ یہ کنفیگریشن اوور ہیڈ ڈسٹری بیوشن نیٹ ورکس میں انضمام کو آسان بنا سکتی ہے اور سوئچنگ ڈیوائس کو نسبتاً چھوٹے فٹ پرنٹ پر قبضہ کرنے کی اجازت دیتی ہے۔

سب اسٹیشن کی تنصیبات

سب سٹیشن بریکرز کو ڈھانچے پر یا بیرونی سوئچ گیئر اسمبلیوں کے اندر نصب کیا جا سکتا ہے۔ بس بارز، کرنٹ ٹرانسفارمرز، وولٹیج ٹرانسفارمرز، سرج گرفتاریوں اور گراؤنڈنگ سسٹمز سے ان کے کنکشن کو مربوط کرنے کی ضرورت ہے۔

ماحولیاتی عوامل

درجہ حرارت، اونچائی، آلودگی، نمی، نمک کی نمائش، اور الٹرا وایلیٹ تابکاری سبھی سامان کے انتخاب کو متاثر کر سکتی ہیں۔

مثال کے طور پر، زیادہ اونچائی ہوا کی موصلیت کی ڈائی الیکٹرک کارکردگی کو متاثر کر سکتی ہے، جبکہ شدید آلودگی بیرونی موصلیت کی سطحوں کو متاثر کر سکتی ہے۔ ساحلی ماحول خاص طور پر دھاتی ڈھانچے اور کنکشن کے ارد گرد سنکنرن کی نمائش کو بڑھا سکتا ہے۔

انڈور کا مطلب بحالی سے پاک نہیں ہے۔

اندرونی سامان براہ راست موسم سے محفوظ ہے، لیکن دھول، گاڑھا ہونا، درجہ حرارت سائیکلنگ، اور مکینیکل لباس اب بھی میکانزم اور برقی رابطوں کو متاثر کر سکتا ہے۔

اس لیے ماحولیاتی تحفظ کا حقیقت پسندانہ اندازہ لگایا جانا چاہیے بجائے اس کے کہ یہ فرض کر لیا جائے کہ اندرونی آلات مثالی حالات میں کام کرتے ہیں۔

بریکر پروٹیکشن ریلے اور سینسر کے ساتھ کیسے کام کرتا ہے؟

سرکٹ بریکر شاذ و نادر ہی اکیلے کام کرتا ہے۔ اس کا سفر اور اختتامی عمل عام طور پر ایک حفاظتی نظام کے ساتھ مربوط ہوتا ہے جو برقی حالات کی پیمائش کرتا ہے اور یہ تعین کرتا ہے کہ کب سوئچنگ ایکشن کی ضرورت ہے۔

موجودہ ٹرانسفارمرز

موجودہ ٹرانسفارمرز حفاظتی ریلے اور میٹروں کو موجودہ معلومات فراہم کرتے ہیں۔ ان کے تناسب اور درستگی کی خصوصیات کو تحفظ کی اسکیم سے ملنے کی ضرورت ہے۔

موجودہ ٹرانسفارمر اور بریکر ایک ہی فالٹ کلیئرنگ چین کا حصہ ہیں۔ اگر CT کنفیگریشن یا وائرنگ غلط ہے تو ہو سکتا ہے ریلے متوقع سگنل وصول نہ کرے۔

وولٹیج ٹرانسفارمرز

وولٹیج ٹرانسفارمرز تحفظ، پیمائش، مطابقت پذیری اور کنٹرول کے لیے وولٹیج کی معلومات فراہم کر سکتے ہیں۔ تحفظ کے فنکشن پر منحصر ہے، ریلے نیٹ ورک کی برقی حالت کا تعین کرنے کے لیے کرنٹ کے ساتھ وولٹیج کا استعمال کر سکتا ہے۔

تحفظ ریلے

پروٹیکشن ریلے بجلی کی پیمائش کا مسلسل جائزہ لیتے ہیں۔ ایپلی کیشن پر منحصر ہے، فنکشنز میں اوور کرنٹ، ارتھ فالٹ، انڈر وولٹیج، اوور وولٹیج، ڈائریکشنل پروٹیکشن، موٹر پروٹیکشن، ٹرانسفارمر پروٹیکشن، یا دیگر مخصوص فنکشنز شامل ہو سکتے ہیں۔

ٹرپ سرکٹ

جب ریلے یہ طے کرتا ہے کہ بریکر کو کھولنا چاہیے، تو یہ کنٹرول سرکٹ کے ذریعے ٹرپ کمانڈ بھیجتا ہے۔ ٹرپ کوائل میکانزم کو متحرک کرتا ہے، جو پھر رابطوں کو الگ کرتا ہے۔

بند کرنے کا کنٹرول

بند ہونا بھی کنٹرول کیا جاتا ہے۔ سسٹم میں مقامی اور ریموٹ بند ہونے والے کنٹرول، برقی انٹرلاک، ہم آہنگی کے افعال، اور اجازت دینے والے سگنل شامل ہو سکتے ہیں۔

انٹر لاکنگ

انٹر لاکنگ ایک اہم حفاظتی خصوصیت ہے۔ جب سازوسامان نامناسب حالت میں ہو تو مکینیکل یا الیکٹریکل انٹرلاک منتخب کردہ اعمال کو روک سکتے ہیں۔

مثال کے طور پر، واپس لینے کے قابل بریکر کو بند ہونے کے دوران پوزیشنوں کے درمیان منتقل ہونے کی اجازت نہیں دی جا سکتی ہے۔ سسٹم کے فن تعمیر پر منحصر ہے کہ بنیادی سرکٹ کے متحرک ہونے کے دوران ارتھنگ سوئچ کو کام کرنے سے روکا جا سکتا ہے۔

ریموٹ مانیٹرنگ

جدید برقی تنصیبات بریکر پوزیشن، ٹرپ اسٹیٹس، میکانزم کی حالت، اور دیگر پیرامیٹرز کی نگرانی کے لیے تیزی سے ڈیجیٹل کمیونیکیشن کا استعمال کرتی ہیں۔

دور دراز کی معلومات آپریشنل بیداری کو بہتر بنا سکتی ہے، لیکن ڈیجیٹل نگرانی درست مقامی حفاظتی طریقہ کار کی جگہ نہیں لیتی۔ دیکھ بھال کرنے والی ٹیموں کو ابھی بھی متعین تنہائی، تصدیق، بنیاد اور کام کے طریقوں کی ضرورت ہے۔

کون سی عام انتخاب اور تنصیب کی غلطیوں سے بچنا چاہیے؟

بریکر کے بہت سے مسائل کا پتہ نامکمل وضاحتوں یا تنصیب کے مفروضوں سے لگایا جا سکتا ہے۔ سب سے اہم خرابیاں اس وقت ہوتی ہیں جب انجینئر بریکر کو مکمل تحفظ اور تقسیم کے نظام کے حصے کے بجائے الگ تھلگ جزو کے طور پر دیکھتے ہیں۔

• صرف وولٹیج کے مطابق انتخاب:شرح شدہ کرنٹ، فالٹ کی صلاحیت، موصلیت، آپریٹنگ میکانزم، اور ماحول کو بھی میچ کرنے کی ضرورت ہے۔
• شارٹ سرکٹ کے حساب کو نظر انداز کرنا:بریکر کی درجہ بندی کو حتمی شکل دینے سے پہلے دستیاب فالٹ کرنٹ کو قائم کیا جانا چاہیے۔
• تحفظ کوآرڈینیشن کو نظر انداز کرنا:ریلے کی ترتیبات اور بریکر کی کارکردگی کو مطلوبہ انتخاب کی حمایت کرنی چاہیے۔
• کیبل کی جگہ کو کم کرنا:کیبل ختم کرنا اور موڑنے والا ریڈی سوئچ گیئر کے عملی انتظام کو متاثر کر سکتا ہے۔
• نظر انداز کنٹرول وولٹیج:ٹرپ اور کلوز سرکٹس کو مناسب معاون پاور کی ضرورت ہوتی ہے۔
• انٹرلاک کو نظر انداز کرنا:آپریٹنگ سیکوینسز کو سوئچ گیئر کے مکمل فن تعمیر کے خلاف چیک کیا جانا چاہیے۔
• دیکھ بھال کی منصوبہ بندی کو چھوڑنا:میکانزم، ٹرمینلز، کنٹرول سرکٹس، اور ارد گرد کے سوئچ گیئر کو ابھی بھی معائنہ کی ضرورت ہے۔
• نامکمل دستاویزات کا استعمال:ڈرائنگ، وائرنگ ڈایاگرام، نام پلیٹ ڈیٹا، اور ٹیسٹ کے ریکارڈ کو اسی ترتیب کی وضاحت کرنی چاہیے۔

"سب سے زیادہ درجہ بندی ہمیشہ بہتر ہوتی ہے" مسئلہ

اعلی درجہ بندی خود بخود انجینئرنگ کا صحیح انتخاب نہیں ہے۔ بریکر کو ابھی بھی فزیکل سوئچ گیئر، کیبل کا انتظام، پروٹیکشن سسٹم، کنٹرول وولٹیج اور انسٹالیشن کے ماحول میں فٹ ہونے کی ضرورت ہے۔

انتخاب حسابی تقاضوں اور قابل اطلاق ڈیزائن مارجن پر مبنی ہونا چاہیے۔

"ویکیوم کا مطلب ہے دیکھ بھال سے پاک" مسئلہ

ویکیوم انٹرپرٹر کو سیل کر دیا گیا ہے، لیکن بریکر میں مکینیکل اور برقی اجزاء شامل ہیں جو پہننے کا تجربہ کر سکتے ہیں۔ اسپرنگس، بیرنگ، ربط، معاون سوئچز، ٹرپ سرکٹس، ٹرمینلز، اور کنٹرول کنیکٹر سبھی متعلقہ مینٹیننس پوائنٹس رہتے ہیں۔

"ہر جگہ ایک ہی بریکر" مسئلہ

ایک صاف انڈور صنعتی کمرہ اور ساحلی بیرونی سب اسٹیشن بہت مختلف ماحول کی نمائندگی کرتے ہیں۔ ایک ہی جسمانی ساخت کو خود بخود دونوں کے مطابق نہیں سمجھا جانا چاہئے۔

"بعد میں انسٹالیشن" کا مسئلہ

سوئچ گیئر کے ڈیزائن کے دوران بریکر ماؤنٹنگ، کیبل ختم کرنے، کنٹرول وائرنگ، انٹرلاکس اور انکلوژر کے طول و عرض پر غور کرنے کی ضرورت ہے۔ مینوفیکچرنگ کے بعد ان تفصیلات کو دوبارہ تیار کرنا مشکل ہوسکتا ہے۔

"دستاویز ایک بار" کا مسئلہ

کسی پروجیکٹ کے دوران کی جانے والی تبدیلیاں سنگل لائن ڈایاگرام، پینل ڈرائنگ، وائرنگ اسکیمیٹکس، پروٹیکشن سیٹنگز، بل آف میٹریل، اور کمیشننگ دستاویزات میں مستقل طور پر ظاہر ہونی چاہئیں۔

پیشہ ورانہ تکنیکی تفصیلات میں کیا شامل ہونا چاہئے؟

ایک پیشہ ور تصریح کو انجینئرز اور پرچیزنگ ٹیموں کو آلات کے مینوفیکچرنگ یا انسٹالیشن تک پہنچنے سے پہلے صحیح بریکر کا انتخاب کرنے کے لیے کافی معلومات دینی چاہیے۔

سنگل لائن ڈایاگرام کے ساتھ شروع کریں۔

سنگل لائن ڈایاگرام اس بات کی وضاحت کرتا ہے کہ برقی نیٹ ورک میں بریکر کہاں بیٹھتا ہے۔ یہ آنے والے اور جانے والے فیڈرز، ٹرانسفارمرز، موٹرز، جنریٹرز، بس بارز، پروٹیکشن زونز اور دیگر اہم عناصر کو دکھاتا ہے۔

بریکر کی تفصیلات اس برقی سیاق و سباق سے تیار کی جانی چاہئیں۔

بریکر پوزیشن کی وضاحت کریں۔

تصریح میں یہ ہونا چاہیے کہ آیا بریکر طے شدہ ہے یا واپس لینے کے قابل ہے اور متعلقہ پوزیشن اور انٹر لاکنگ کی ضروریات کو بیان کرنا چاہیے۔

بنیادی رابطوں کی وضاحت کریں۔

کنکشن جیومیٹری سوئچ گیئر کے انضمام کے لیے خاص طور پر اہم ہے۔ بس بار میں وقفہ کاری، کیبل کا خاتمہ، ٹرمینل اورینٹیشن، اور مرحلے کا انتظام پینل کے ڈیزائن کے مطابق ہونا چاہیے۔

معاون افعال کی وضاحت کریں۔

معاون رابطے، ٹرپ کوائلز، کلوزنگ کوائلز، انڈر وولٹیج ریلیز، موٹر آپریٹرز، مکینیکل انڈیکیٹرز، اور ریموٹ کنٹرول انٹرفیس جہاں قابل اطلاق ہوں واضح طور پر درج ہونے چاہئیں۔

تحفظ کے تقاضوں کی وضاحت کریں۔

تحفظ کی تفصیلات میں مطلوبہ ریلے فنکشنز، CT تناسب، وولٹیج ان پٹ جہاں قابل اطلاق ہوں، ٹرپ لاجک، انٹرلاک اور کمیونیکیشن انٹرفیس کی شناخت ہونی چاہیے۔

ماحولیاتی ضروریات کی وضاحت کریں۔

پروجیکٹ کو اس بات کی نشاندہی کرنی چاہیے کہ آیا بریکر گھر کے اندر کام کرے گا یا باہر اور متعلقہ درجہ حرارت، اونچائی، نمی، آلودگی، زلزلہ، اور سنکنرن کی معلومات فراہم کرے گا جہاں قابل اطلاق ہو۔

جانچ کی ضروریات کی وضاحت کریں۔

تکنیکی دستاویز کو قابل اطلاق معیارات، معمول کے ٹیسٹ، ٹائپ ٹیسٹ کی توقعات، معائنہ کی ضروریات، اور کمیشننگ کے طریقہ کار کی شناخت کرنی چاہیے۔

1. برقی نظام کی وضاحت کریں:وولٹیج، فریکوئنسی، نیٹ ورک کنفیگریشن، اور گراؤنڈنگ کا انتظام قائم کریں۔
2. سسٹم کی خرابی کے حالات کا حساب لگائیں:بریکر کے مقام پر دستیاب شارٹ سرکٹ کرنٹ کا تعین کریں۔
3. مسلسل بوجھ کی وضاحت کریں:درجہ بند موجودہ اور متوقع آپریٹنگ حالات قائم کریں۔
4. مداخلت کے فن تعمیر کا انتخاب کریں:ویکیوم ٹیکنالوجی اور مناسب بریکر کنفیگریشن کی تصدیق کریں۔
5. آپریٹنگ میکانزم کی وضاحت کریں:مطلوبہ موسم بہار یا برقی مقناطیسی ترتیب اور آپریٹنگ ترتیب کی وضاحت کریں۔
6. تحفظ کی وضاحت کریں:CTs، وولٹیج ان پٹ، ریلے، ٹرپ سرکٹس، اور انٹرلاک کوآرڈینیٹ کریں۔
7. جسمانی تنصیب کی وضاحت کریں:فکسڈ یا واپس لینے کے قابل تعمیر، ٹرمینلز، طول و عرض اور کیبل انٹرفیس کی تصدیق کریں۔
8. سائٹ کے حالات کا جائزہ لیں:درجہ حرارت، نمی، اونچائی، آلودگی، سنکنرن، اور ماحولیاتی نمائش کی تصدیق کریں۔
9. جانچ کی تعریف کریں:قابل اطلاق روٹین، قسم، فیکٹری، سائٹ، اور کمیشننگ ٹیسٹ کی تصدیق کریں۔
10. کنٹرول دستاویزات:یقینی بنائیں کہ تمام ڈرائنگ، ترتیبات، وضاحتیں، اور سرٹیفکیٹ ایک ہی حتمی ترتیب کو بیان کرتے ہیں۔

منظوری سے پہلے خریداروں کو کیا درخواست کرنی چاہئے؟

• عمومی ترتیب ڈرائنگ:مجموعی طول و عرض، بڑھتے ہوئے، ٹرمینل پوزیشنز، اور سروس کلیئرنس کی تصدیق کریں۔
• برقی منصوبہ بندی:سفر، قریبی، معاون، انٹرلاک، اور کنٹرول سرکٹس کی تصدیق کریں۔
• نام کی تختی کا ڈیٹا:وولٹیج، کرنٹ، فریکوئنسی، مداخلت کرنے کی صلاحیت، اور متعلقہ درجہ بند خصوصیات کی تصدیق کریں۔
• تحفظ انٹرفیس:CT، VT، ریلے، ٹرپ، اور کمیونیکیشن انٹرفیس کی تصدیق کریں۔
• ٹیسٹ دستاویزات:فراہم کردہ ڈیزائن پر لاگو روٹین اور ٹائپ ٹیسٹ ریکارڈ کے دائرہ کار کی تصدیق کریں۔
• تنصیب کی معلومات:لفٹنگ، نقل و حمل، کنکشن، کمیشننگ، اور دیکھ بھال کی ضروریات کی تصدیق کریں۔

ایک تفصیلی تکنیکی تفصیلات انجینئرنگ، خریداری، مینوفیکچرنگ، کمیشننگ، اور دیکھ بھال کی ٹیموں کے درمیان ابہام کو کم کرتی ہے۔ یہ انٹرفیس کی گمشدگی کی وجہ سے ہونے والی دیر سے ہونے والی تبدیلیوں کو روکنے میں بھی مدد کرتا ہے۔
