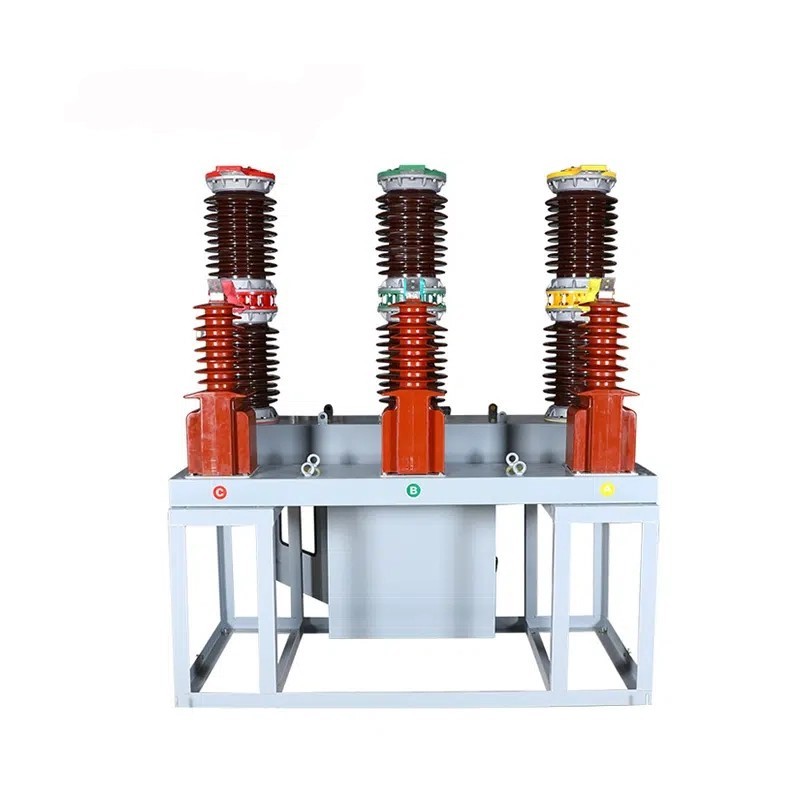

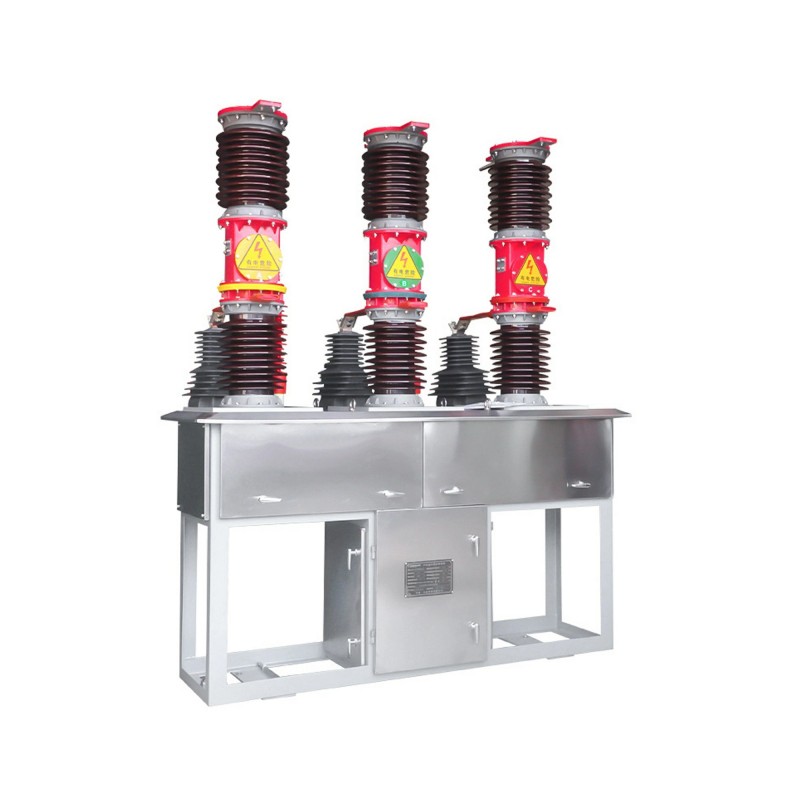

ZW7 آؤٹ ڈور ہائی وولٹیج AC VCB

اعلی معیار کے ZW7 آؤٹ ڈور ہائی وولٹیج AC VCB چین کے صنعت کار Comewill کی طرف سے پیش کیا جاتا ہے۔ اس کی ڈیزائن کی کارکردگی قومی معیار GB1984-89 "AC ہائی وولٹیج سرکٹ بریکرز" کے مطابق ہے اور بین الاقوامی الیکٹرک ٹیکنیکل کمیشن (IEC) کے معیاری IEC-56 "AC ہائی وولٹیج سرکٹ بریکرز" کی ضروریات کو پورا کرتی ہے۔

سرکٹ بریکرز کی یہ سیریز بنیادی طور پر بیرونی 35KV پاور ٹرانسمیشن اور ٹرانسفارمیشن سسٹم میں کنٹرول اور تحفظ کے لیے استعمال ہوتی ہے۔ ZW7 آؤٹ ڈور ہائی وولٹیج AC VCB عام آپریشن اور شہری اور دیہی پاور گرڈز کے ساتھ ساتھ صنعتی اور کان کنی کے اداروں کے شارٹ سرکٹ تحفظ پر بھی لاگو ہوتا ہے۔

ستون کی قسم کے چینی مٹی کے برتن کے مجموعی ڈھانچے کو اپناتے ہوئے، اوپری انسولیٹر میں ویکیوم انٹرپرٹر ہوتا ہے جبکہ نچلا حصہ ایک ستون کے چینی مٹی کے برتن کے انسولیٹر کا کام کرتا ہے۔ پروڈکٹ بار بار آپریشنز کے لیے موزوں ہے اور قابل اعتماد سگ ماہی، اینٹی ایجنگ خصوصیات، ہائی پریشر مزاحمت، غیر دہن، غیر دھماکہ خیزی، طویل سروس لائف، اور آسان تنصیب اور دیکھ بھال سمیت فوائد کا حامل ہے۔

ZW7 سیریز آؤٹ ڈور ہائی وولٹیج AC ویکیوم سرکٹ بریکر - ماحولیاتی موافقت کی تفصیلات

(مینوفیکچرر: ویلکم (وینزہو) الیکٹرک کمپنی، لمیٹڈ)

1. کام کرنے کا درجہ حرارت -40 ℃ سے + 40 ℃ تک کے درجہ حرارت کو برداشت کر سکتا ہے، اور کارکردگی مستحکم ہے قطع نظر اس سے کہ یہ انتہائی سرد ہو یا گرم۔
2. سب سے زیادہ اونچائی 1000 میٹر تک پہنچ سکتی ہے، اور یہاں تک کہ اگر ہوا کا دباؤ کم ہے، تو یہ چین کو کھونے کے بغیر قابل اعتماد طریقے سے کام کر سکتا ہے۔
3. ZW7 آؤٹ ڈور ہائی وولٹیج AC VCB میں ہوا کی اچھی مزاحمت ہے اور یہ 10 کلومیٹر فی گھنٹہ کی ہوا کی رفتار کو برداشت کر سکتا ہے۔ اگر ماڈل کا ریٹیڈ وولٹیج 132/230kV ہے، تو ضروریات کو پورا کرنے کے لیے ہوا کی کم از کم رفتار 3.2 کلومیٹر فی گھنٹہ درکار ہے۔
4. زلزلے کی مزاحمت بہت زبردست ہے، اور 8 شدت کے زلزلے کی شدت کو لے جایا جا سکتا ہے۔ خراب ارضیاتی حالات والی جگہوں پر اس کا استعمال کرنا بھی ٹھیک ہے۔
5. کری پیج فاصلے کے لیے ایک معیار ہے، جو کم از کم 31 ملی میٹر فی کلو وولٹ ہے۔ یہاں تک کہ اگر ماحول مرطوب یا آلودہ ہے، تو یہ فلیش اوور کی خرابیوں کو مؤثر طریقے سے روک سکتا ہے۔
6. ZW7 آؤٹ ڈور ہائی وولٹیج AC VCB فضائی آلودگی کے خلاف سخت مزاحمت رکھتا ہے اور خاص طور پر درجہ چہارم آلودہ ماحول کے لیے ڈیزائن کیا گیا ہے۔ یہ پیچیدہ صنعتی علاقوں یا بیرونی ماحول میں استعمال کیا جا سکتا ہے.

ماحولیاتی موافقت کے پیرامیٹرز

1. درجہ حرارت -40 ℃ سے + 40 ℃ تک ہے، اور ہم شدید سردی یا گرمی سے نہیں ڈرتے؛

2. 1000 میٹر سے زیادہ کی اونچائی کافی نہیں ہے، اور تھوڑا سا کم دباؤ والا ماحول اس پر بالکل بھی اثر انداز نہیں ہوگا۔

3. زیادہ سے زیادہ ہوا کی گنجائش 10 کلومیٹر فی گھنٹہ ہے، اور 132/230kV ماڈل کو زیادہ سے زیادہ کارکردگی حاصل کرنے کے لیے ہوا کی کم از کم رفتار 3.2 کلومیٹر فی گھنٹہ کو پورا کرنا چاہیے۔

4. 8 شدت کے زلزلوں کو برداشت کر سکتا ہے، اور زلزلے کے شکار علاقوں میں ذہنی سکون کے ساتھ استعمال کیا جا سکتا ہے۔

5. کم از کم 31 ملی میٹر کری پیج فاصلہ فی کلو وولٹ، بجلی کی حفاظت کو یقینی بنانا؛

6. کلاس IV کے آلودہ ماحول کے لیے خصوصی طور پر ڈیزائن کیا گیا، ZW7 آؤٹ ڈور ہائی وولٹیج AC VCB پیچیدہ صنعتی علاقوں اور شدید بیرونی آلودگی والے مقامات پر استعمال کیا جا سکتا ہے۔

ZW7 آؤٹ ڈور ہائی وولٹیج AC VCB کے اہم تکنیکی پیرامیٹرز

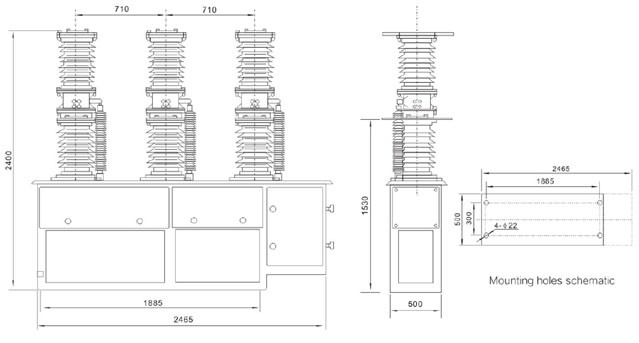

مجموعی ابعاد
