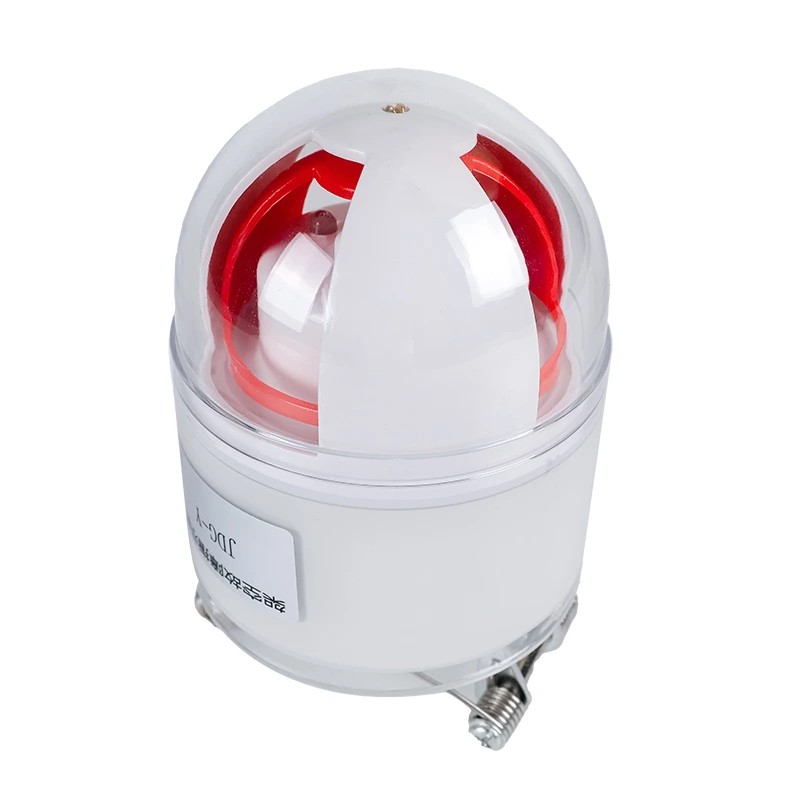

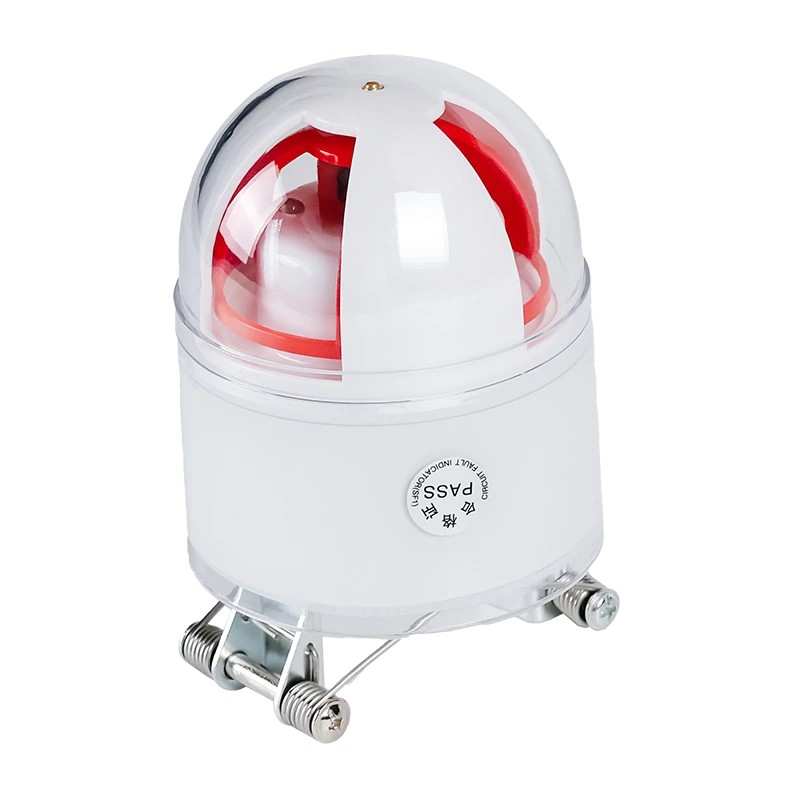

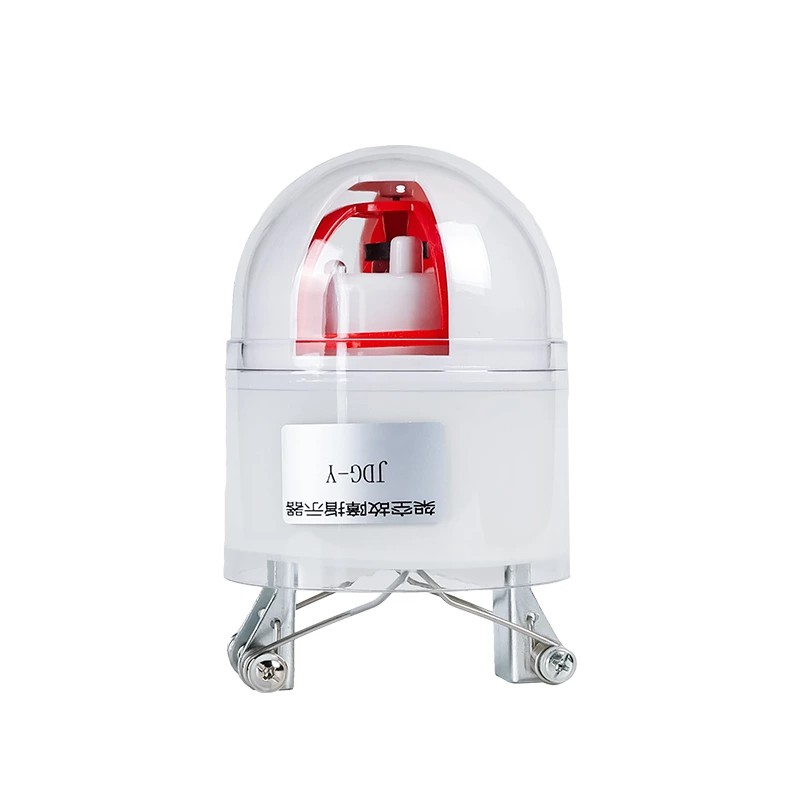

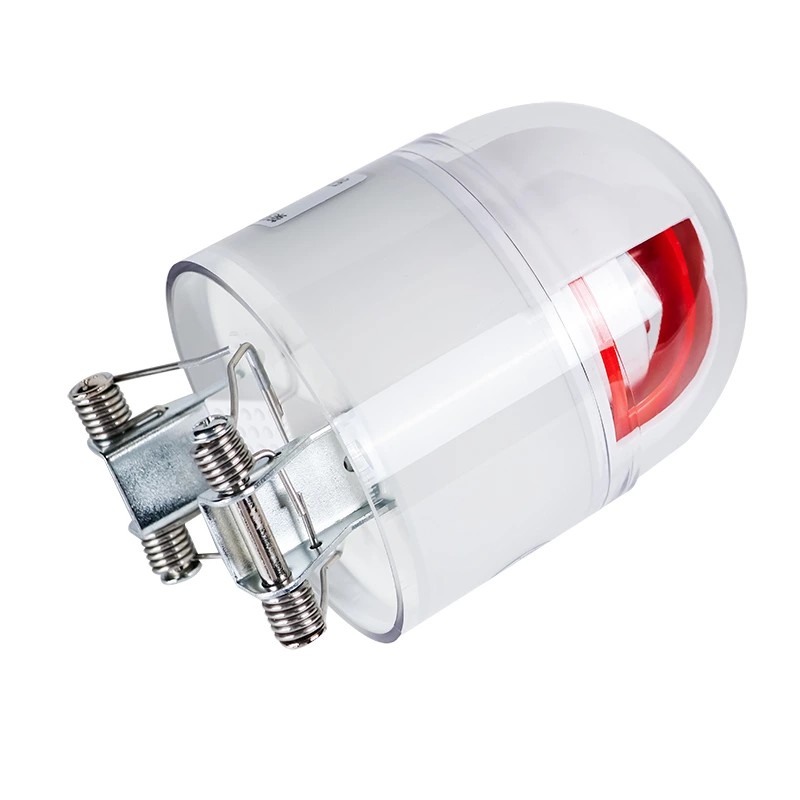

فور ان ون کمپریشن سپرنگ معطل شدہ فالٹ انڈیکیٹر JDG-F

پروڈکٹ کی تفصیلات

1. ڈسٹری بیوشن لائنوں کے لیے فور ان ون فالٹ کا پتہ لگانا

Comewill سے کوالٹی فور ان ون کمپریشن سپرنگ سسپنڈڈ فالٹ انڈیکیٹر JDG-F درمیانے اور کم وولٹیج پاور ڈسٹری بیوشن سسٹم میں استعمال ہونے والا برقی فالٹ کا پتہ لگانے والا آلہ ہے۔ یہ فیلڈ انجینئرز کو لائن کے اس حصے کا فوری تعین کرنے میں مدد کرتا ہے جہاں شارٹ سرکٹ کی خرابی واقع ہوئی ہے۔

کام کرنے کا اصول

جب شارٹ سرکٹ کرنٹ مانیٹرڈ کنڈکٹر سے گزرتا ہے، تو ڈیوائس اچانک کرنٹ کی تبدیلی کا پتہ لگاتی ہے۔

یہ طریقہ کار ایک نظر آنے والے سرخ فالٹ انڈیکیٹر کارڈ کو متحرک کرتا ہے۔

بحالی کی ٹیمیں لائن کے ساتھ فعال اشارے کو بصری طور پر تلاش کر سکتی ہیں۔

فالٹ پوائنٹ کی شناخت آخری فعال اشارے اور پہلے غیر فعال اشارے کے درمیان کی جاتی ہے۔

یہ واضح زوننگ طریقہ دستی لائن گشت کے مقابلے میں معائنہ کے وقت کو نمایاں طور پر کم کرتا ہے۔

Comewill اپنی مرضی کے مطابق فور ان ون کمپریشن اسپرنگ سسپنڈڈ فالٹ انڈیکیٹر JDG-F پاور ڈسٹری بیوشن نیٹ ورکس میں بڑے پیمانے پر استعمال ہوتا ہے جہاں فاسٹ فالٹ لوکیشن بندش کے دورانیے کو کم کرنے اور دیکھ بھال کی کارکردگی کو بہتر بنانے میں مدد کرتا ہے۔

2. ساختی اجزاء اور فنکشنل ماڈیولز

ایک مکمل فور ان ون کمپریشن سپرنگ سسپنڈڈ فالٹ انڈیکیٹر JDG-F کئی فنکشنل ماڈیولز کو ضم کرتا ہے جو قابل اعتماد پتہ لگانے اور اشارے کو یقینی بنانے کے لیے مل کر کام کرتے ہیں۔

کرنٹ اور وولٹیج کا پتہ لگانے والا ماڈیول

یہ ماڈیول برقی مقناطیسی انڈکشن اور الیکٹرک فیلڈ کا پتہ لگانے کے ذریعے لائن پر کرنٹ اور وولٹیج میں تبدیلیوں کو محسوس کرتا ہے۔ ان سینسنگ طریقوں کو توانائی سے چلنے والے کنڈکٹرز کے ساتھ براہ راست رابطے کی ضرورت نہیں ہے، جو تنصیب کی حفاظت کو بہتر بنانے میں مدد کرتی ہے۔

فالٹ ڈسکریمینیشن سرکٹ

اندرونی سرکٹ حقیقی شارٹ سرکٹ کی خرابیوں کو عارضی اتار چڑھاو یا بوجھ کی تبدیلیوں سے ممتاز کرنے کے لیے سگنل کی مختلف حالتوں کا تجزیہ کرتا ہے۔ درآمد شدہ الیکٹرانک اجزاء اور مائیکرو کنٹرولرز سگنل پروسیسنگ کے استحکام کو بہتر بناتے ہیں۔

مکینیکل انڈیکیٹر ڈرائیو سسٹم

ایک بار غلطی کی تصدیق ہو جانے کے بعد، ڈرائیو کا طریقہ کار سرخ فلوروسینٹ انڈیکیٹر کارڈ کو چالو کرتا ہے، جو دوبارہ ترتیب دینے تک نظر آتا ہے۔ مکینیکل ڈھانچہ بیرونی وشوسنییتا اور طویل مدتی آپریشن کے لیے ڈیزائن کیا گیا ہے۔

فالٹ اسٹیٹس ڈسپلے

دن کی روشنی میں اور رات کی روشنی کے حالات میں واضح مرئیت کو یقینی بنانے کے لیے ڈیوائس روشن سرخ فلوروسینٹ کوٹنگ کا استعمال کرتی ہے۔ الٹرا وائلٹ تابکاری کے طویل نمائش کے بعد بھی ڈسپلے کا طریقہ کار دھندلاہٹ کے خلاف مزاحمت کرتا ہے۔

خودکار تاخیر سے دوبارہ ترتیب دیں۔

فالٹ کنڈیشن صاف ہونے کے بعد، فور ان ون کمپریشن اسپرنگ سسپنڈڈ فالٹ انڈیکیٹر JDG-F پہلے سے طے شدہ تاخیر کے بعد خود بخود ری سیٹ ہو جاتا ہے۔ یہ فنکشن دور دراز مقامات پر دستی مداخلت کی ضرورت کو کم کرتا ہے۔

3. مٹیریل ڈیزائن اور ساختی استحکام

طویل مدتی آؤٹ ڈور آپریشن کو سپورٹ کرنے کے لیے، Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F خصوصی مواد اور ساختی ڈیزائن کا استعمال کرتا ہے۔

ایوی ایشن گریڈ ہاؤسنگ

بیرونی خول ایک قدمی مولڈنگ ٹیکنالوجی کے ساتھ اعلیٰ طاقت والے ہوابازی کے مواد کا استعمال کرتے ہوئے تیار کیا جاتا ہے۔ نینو میٹریل سطح کا علاج ماحولیاتی آلودگی اور عمر بڑھنے کے خلاف مزاحمت کو بہتر بناتا ہے۔

نکل چڑھایا مقناطیسی اجزاء

مقناطیسی چالکتا کو بہتر بنانے اور برقی مقناطیسی سینسنگ کی کارکردگی کو بڑھانے کے لیے کلیدی مقناطیسی عناصر نکل چڑھایا جاتا ہے۔

موسم کی مزاحمت

دیوار کا ڈھانچہ مزاحمت کے لیے ڈیزائن کیا گیا ہے:

UV تابکاری

بارش اور گردوغبار

آلودگی کی تعمیر

یہ تعمیر آلہ کو بیرونی بجلی کی تقسیم کے ماحول میں مستحکم کارکردگی کو برقرار رکھنے کی اجازت دیتی ہے۔

4. پاور سسٹم اور سروس لائف

ڈسٹری بیوشن لائن کی نگرانی کے آلات کے لیے کئی سالوں سے قابل اعتماد آپریشن ضروری ہے۔

فور ان ون کمپریشن سپرنگ سسپنڈڈ فالٹ انڈیکیٹر JDG-F میں شامل ہیں:

اعلی کارکردگی والا بیٹری سسٹم جس کی سروس لائف 8 سال سے زیادہ ہے۔

کم طاقت الیکٹرانک سرکٹ ڈیزائن

مستحکم آپریشن کے لیے مائیکرو کنٹرولر پر مبنی کنٹرول

یہ خصوصیات اس بات کو یقینی بنانے میں مدد کرتی ہیں کہ آلے کو بار بار دیکھ بھال کے بغیر متعدد معائنہ کے چکروں میں کام کرنا جاری رکھا جائے۔

5. انسٹالیشن اور لائیو لائن آپریشن

فور ان ون کمپریشن سپرنگ سسپنڈڈ فالٹ انڈیکیٹر JDG-F لائیو لائن انسٹالیشن کے لیے ڈیزائن کیا گیا ہے، جس کا مطلب ہے کہ ڈیوائس کو ڈسٹری بیوشن لائن کو بند کیے بغیر نصب کیا جا سکتا ہے۔

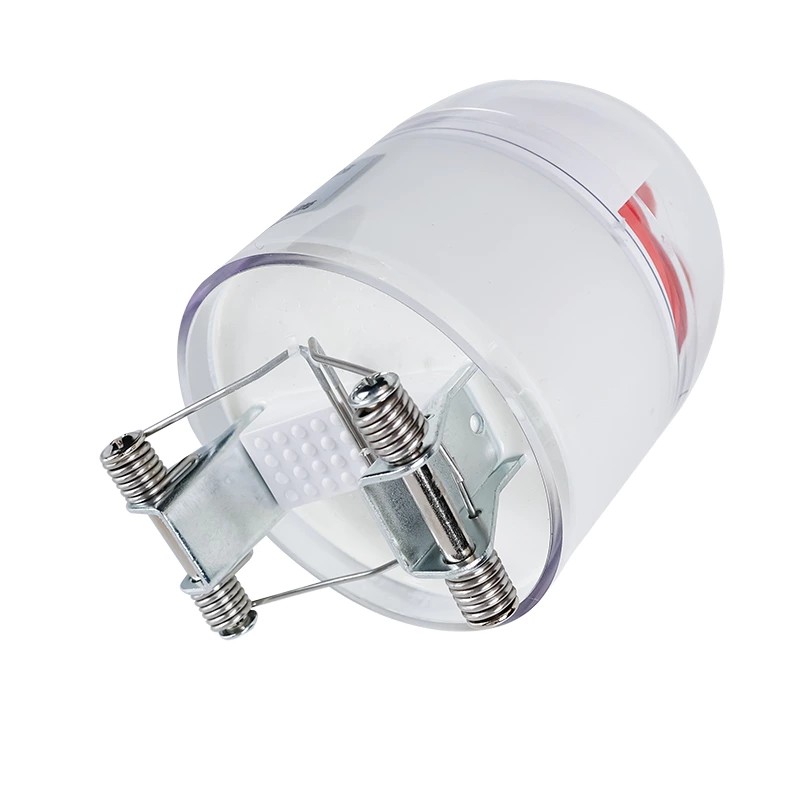

کمپریشن بہار معطل ساخت

انڈیکیٹر کارڈ وائر کمپریشن اسپرنگ سٹرکچر کا استعمال کرتا ہے، جس سے یہ اوور ہیڈ کنڈکٹرز پر محفوظ طریقے سے کلیمپ کر سکتا ہے۔

کلیدی تنصیب کی خصوصیات میں شامل ہیں:

کنڈکٹر کاٹنے کے بغیر تنصیب

تنصیب کے دوران بجلی کی بندش کی ضرورت نہیں ہے۔

ننگے اور موصل موصل دونوں پر مکینیکل استحکام

یہ ڈیزائن یوٹیلیٹیز کو کم سے کم آپریشنل رکاوٹ کے ساتھ ڈسٹری بیوشن نیٹ ورکس میں فالٹ انڈیکیٹرز تعینات کرنے میں مدد کرتا ہے۔

6. عام درخواست کے منظرنامے۔

کاموِل فور ان ون کمپریشن سپرنگ سسپنڈڈ فالٹ انڈیکیٹر JDG-F بجلی کی تقسیم کے کئی منظرناموں میں استعمال ہوتا ہے:

اوور ہیڈ ڈسٹری بیوشن لائنز

شارٹ سرکٹ کی خرابیوں کا پتہ لگانے اور ظاہر کرنے کے لیے یوٹیلیٹی پول کنڈکٹرز پر نصب کیا گیا ہے۔

کیبل ڈسٹری بیوشن سسٹم

اوور ہیڈ موصل کیبلز یا زیر زمین کیبل ٹرانزیشن پر استعمال کیا جاتا ہے۔

ڈسٹری بیوشن نیٹ ورک مانیٹرنگ

دیکھ بھال کرنے والی ٹیموں کو فالٹ سیکشنز کی فوری شناخت کرنے اور ٹارگٹڈ انسپکشنز کو منظم کرنے میں مدد کرتا ہے۔

یوٹیلیٹی مینٹیننس آپریشنز

تیز تر خرابیوں کا سراغ لگانے کی حمایت کرتا ہے اور مکمل لائن گشت کے معائنے پر خرچ ہونے والے وقت کو کم کرتا ہے۔

7. مینوفیکچرنگ اور سپلائی کی صلاحیت

ایک چائنا مینوفیکچرر اور فیکٹری کے طور پر، Comewill ڈسٹری بیوشن نیٹ ورک مانیٹرنگ ڈیوائسز کے لیے پیداوار اور سپلائی سپورٹ فراہم کرتا ہے۔

صلاحیتوں میں شامل ہیں:

OEM اور اپنی مرضی کے مطابق مصنوعات کی ترتیب

انجینئرنگ منصوبوں کے لئے مستحکم پیداواری صلاحیت

مینوفیکچرنگ اور اسمبلی کے دوران کوالٹی کنٹرول

Comewill Four-in-One Compression Spring Suspended Fault Indicator JDG-F عالمی یوٹیلٹیز، انجینئرنگ کنٹریکٹرز، اور برقی آلات کے تقسیم کاروں کے لیے دستیاب ہے جو چین میں بنائے گئے فالٹ ڈیٹیکشن ڈیوائسز کے چائنا سپلائر کی تلاش میں ہیں۔

آپریشنل اصول

شارٹ سرکٹ کا پتہ لگانے کے اصول:

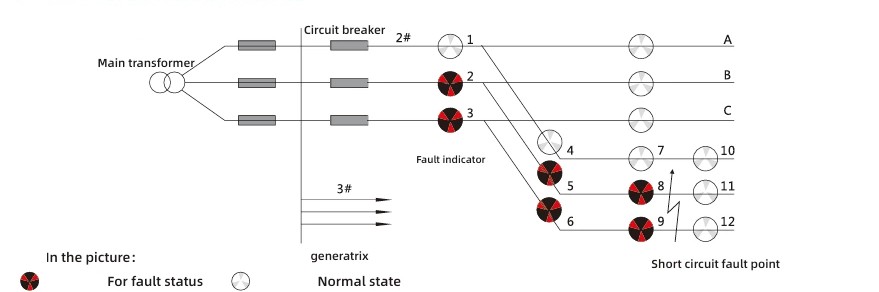

شارٹ سرکٹ کی خرابیوں کی خصوصیات کی بنیاد پر، عمل کا معیار حفاظتی آلہ کی بجلی کی خرابی کے ساتھ کرنٹ میں اچانک تبدیلی ہے۔ فالٹ انڈیکیشن ڈایاگرام کی تشریحی منطق اس طرح ہے: اگر فیز A کے اشارے 2، 5، اور 8 اور لائن 2 کے فیز C کے اشارے 3، 6، اور 9 سبھی سرخ ہوجاتے ہیں، جب کہ اشارے 11 اور 12 سفید رہتے ہیں، تو یہ طے کیا جاسکتا ہے کہ آؤٹ گو لائن پر شارٹ سرکٹ کی خرابی واقع ہوئی ہے۔

تکنیکی پیرامیٹر
