لائیو اسٹیٹس کے ساتھ EKL-4DXN لائن فالٹ انڈیکیٹر

لائیو اسٹیٹس کے ساتھ EKL-4DXN لائن فالٹ انڈیکیٹر کیا ہے؟

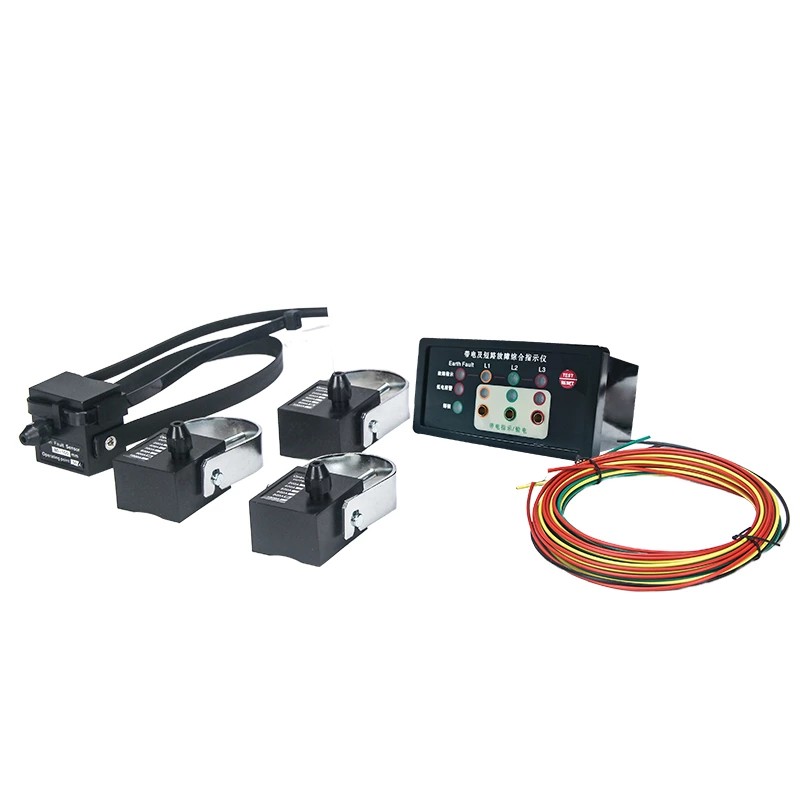

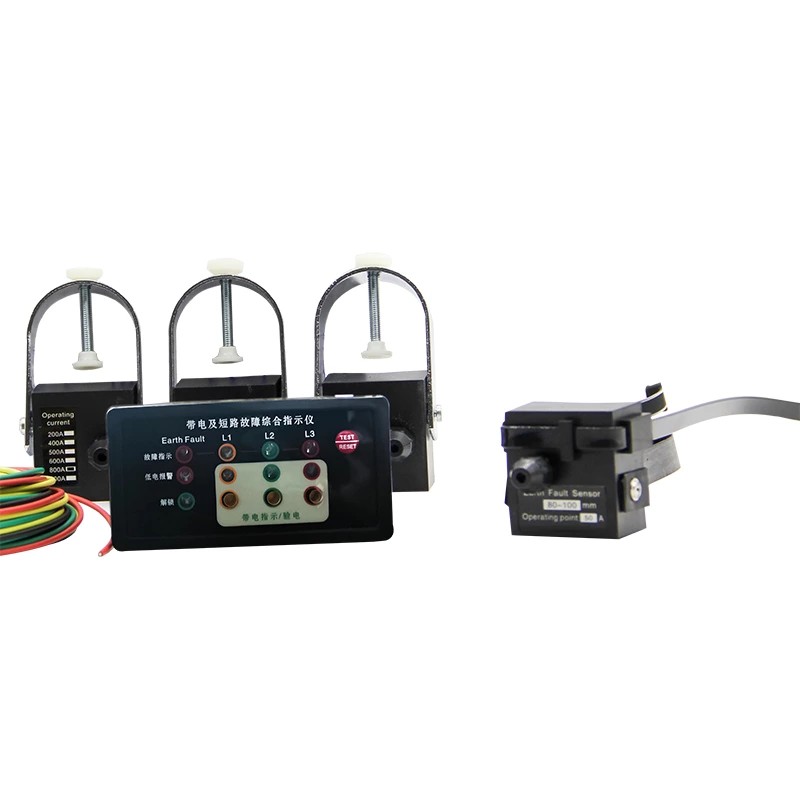

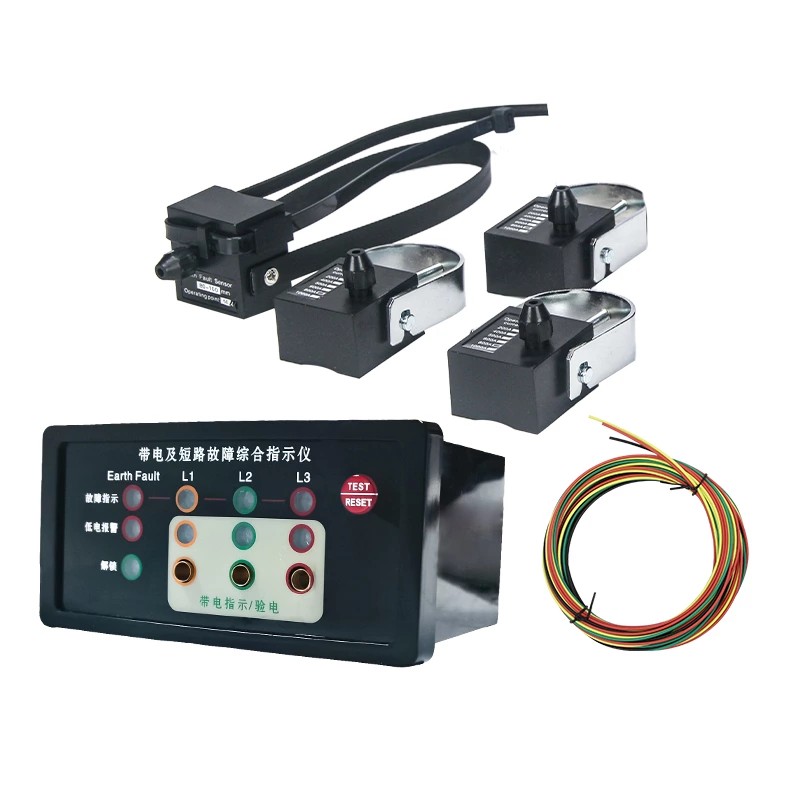

EKL-4DXN لائن فالٹ انڈیکیٹر لائیو اسٹیٹس کے ساتھ ایک آن لائن مانیٹرنگ ڈیوائس ہے جسے Comewill نے خاص طور پر ہائی وولٹیج سوئچ گیئر اور 20kV سے نیچے کی تقسیم کے نیٹ ورکس کے لیے تیار کیا ہے۔ یہ آلہ غلطی کا پتہ لگانے، براہ راست اشارے، اور مرحلے کی تصدیق کے افعال کو مربوط کرتا ہے۔ ماڈیولر ڈیزائن اور فائبر آپٹک کمیونیکیشن ٹکنالوجی کا استعمال کرتے ہوئے، یہ پیچیدہ برقی مقناطیسی ماحول میں مستحکم طریقے سے کام کر سکتا ہے، بجلی کے نظام میں روزانہ کے معائنے اور خرابی کی تشخیص کے لیے قابل اعتماد مدد فراہم کرتا ہے۔

مصنوعات کی خصوصیات

1. کور فالٹ الارم کے افعال

شارٹ سرکٹ فالٹ الارم

جب لائن میں شارٹ سرکٹ ہوتا ہے، EKL-4DXN لائن فالٹ انڈیکیٹر میں لائیو سٹیٹس کے ساتھ بنایا گیا شارٹ سرکٹ سینسر فوری طور پر فالٹ کرنٹ کو پکڑ لیتا ہے اور فائبر آپٹک کیبل کے ذریعے الارم سگنل میزبان کمپیوٹر کو منتقل کرتا ہے۔ فائبر آپٹک کمیونیکیشن میں مضبوط مخالف مداخلت کی صلاحیتیں ہیں، جو سگنل ٹرانسمیشن پر سوئچ گیئر کے اندر برقی مقناطیسی شور کے اثر سے گریز کرتی ہیں۔ سگنل موصول ہونے پر، میزبان کمپیوٹر متعلقہ شارٹ سرکٹ فالٹ انڈیکیٹر لائٹ کو متحرک کرتا ہے، جس سے سائٹ پر موجود اہلکاروں کو ناقص سرکٹ کا فوری پتہ لگانے میں مدد ملتی ہے۔

گراؤنڈ فالٹ الارم

گراؤنڈنگ سینسر لائن کے زیرو سیکوینس کرنٹ کو مسلسل مانیٹر کرتا ہے۔ جب گراؤنڈ فالٹ کرنٹ پہلے سے طے شدہ الارم کی حد تک پہنچ جاتا ہے یا اس سے زیادہ ہو جاتا ہے، تو سینسر آپٹیکل فائبر کے ذریعے مین یونٹ کو سگنل بھیجتا ہے، اور مین یونٹ فوری طور پر گراؤنڈ فالٹ الارم کو چالو کر دیتا ہے۔ یہ فنکشن زمینی نقائص کا جلد پتہ لگانے میں مدد کرتا ہے، آلات کی موصلیت کو مزید خراب ہونے سے روکتا ہے، اور برقی جھٹکوں کے خطرے کو کم کرتا ہے۔

2. ہائی وولٹیج سے متعلق افعال

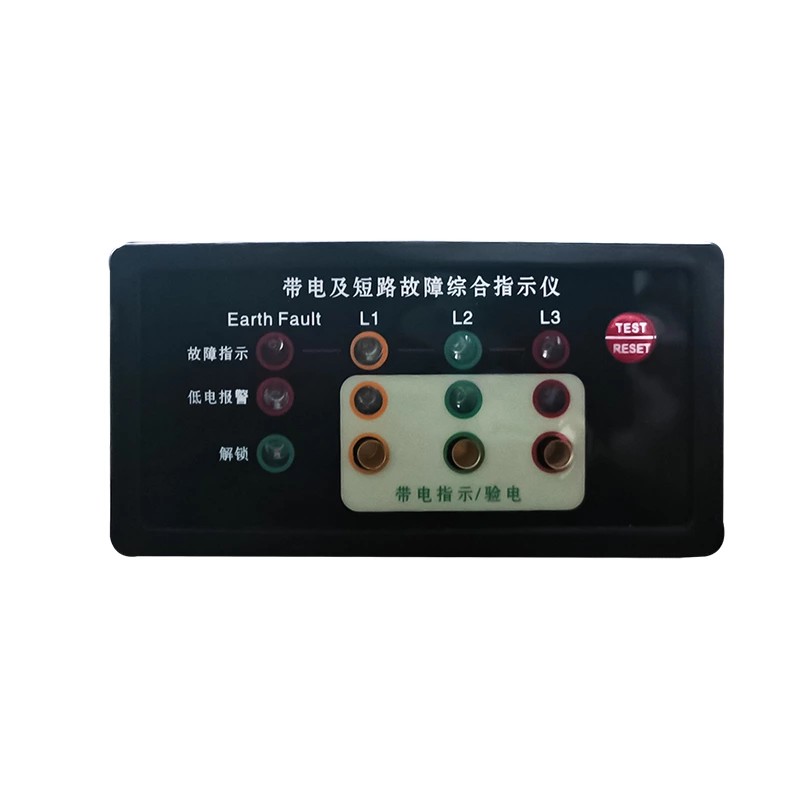

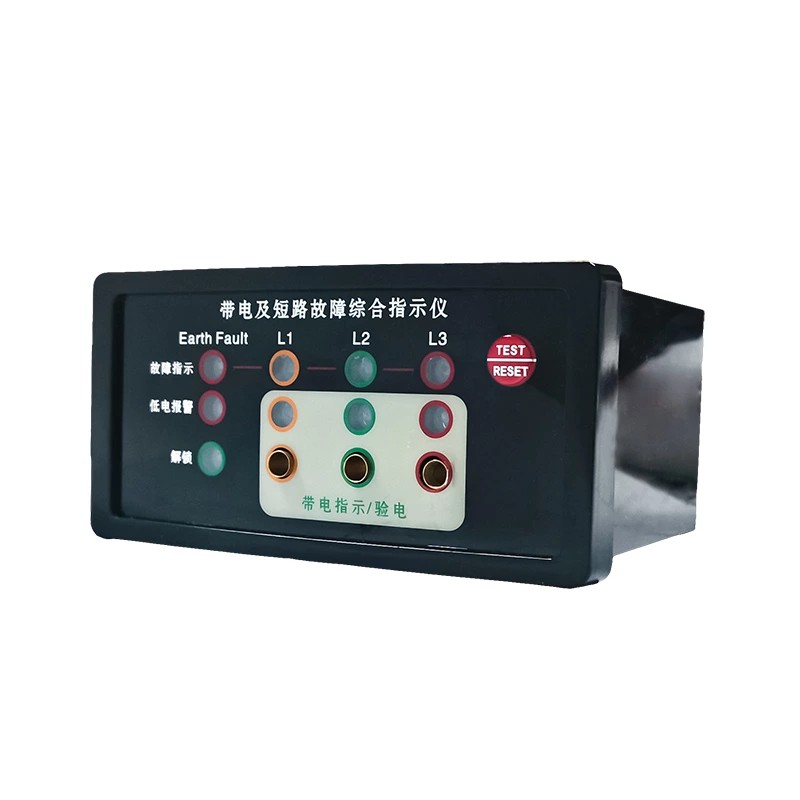

ہائی وولٹیج لائیو اسٹیٹس انڈیکیٹر: لائیو اسٹیٹس کے ساتھ کوالٹی EKL-4DXN لائن فالٹ انڈیکیٹر ہائی وولٹیج لائنوں کی لائیو اسٹیٹس کو مسلسل مانیٹر کرتا ہے۔ مرکزی یونٹ کا پینل بالترتیب L1، L2 اور L3 مراحل کے مطابق اعلیٰ چمک کے LED اشارے سے لیس ہے۔ اشارے کی چمکتی ہوئی فریکوئنسی تقریباً وولٹیج کی سطح کو ظاہر کرتی ہے۔ مرکزی یونٹ کی بلٹ ان بیٹری استعمال کیے بغیر، ایل ای ڈی براہ راست ہائی وولٹیج الیکٹرک فیلڈ سے چلتی ہیں۔ یہ ڈیزائن لائیو اسٹیٹس کے اشارے کے تسلسل کو یقینی بناتا ہے اور بیٹری کی مجموعی زندگی کو بڑھاتا ہے۔

ہائی وولٹیج مرحلے کی تصدیق: مرکزی یونٹ پینل میں ایک وقف شدہ مرحلے کی تصدیق کا انٹرفیس ہے۔ بحالی کے اہلکار اس انٹرفیس کو ہائی وولٹیج لائیو ان پٹ سگنل اور غلطی کے اشارے کی درستگی کی جانچ اور تصدیق کے لیے استعمال کر سکتے ہیں۔ لائن کنکشن یا دیکھ بھال کا کام انجام دینے سے پہلے مرحلے کی تصدیق کرنے کے لیے اس فنکشن کا استعمال فیز کی غلطیوں کی وجہ سے ہونے والے سامان کی ناکامی سے بچنے میں مدد کرتا ہے۔

3. لچکدار ری سیٹ موڈز

مختلف سائٹس پر کام کی مختلف تالوں کو اپنانے کے لیے، EKL-4DXN تین ری سیٹ موڈز پیش کرتا ہے:

خودکار ری سیٹ: خرابی صاف ہونے کے بعد، آلہ خود بخود پہلے سے طے شدہ وقت پر دوبارہ ترتیب دے سکتا ہے۔ دوبارہ ترتیب دینے کے اختیاری وقفوں میں 8 سیکنڈ، 12 گھنٹے، 24 گھنٹے، اور 48 گھنٹے شامل ہیں (فیکٹری ڈیفالٹ 12 گھنٹے ہے)۔ یہ موڈ غیر حاضر یا دور دراز سائٹس کے لیے موزوں ہے، جو دیکھ بھال کے عملے کے ذریعے سائٹ پر دوبارہ سیٹ کرنے کی فریکوئنسی کو کم کرتا ہے۔

دستی طور پر دوبارہ ترتیب: خرابی کے حل ہونے کے بعد، سائٹ پر موجود اہلکار براہ راست EKL-4DXN لائن فالٹ انڈیکیٹر پر براہ راست "ری سیٹ/ٹیسٹ" بٹن دبا سکتے ہیں تاکہ الارم کی کیفیت کو فوری طور پر صاف کیا جا سکے، اس بات کو یقینی بناتے ہوئے کہ ڈیوائس کا اشارہ موجودہ لائن کی حیثیت سے مطابقت رکھتا ہے۔

ریموٹ ری سیٹ: ڈیوائس کنٹرول سینٹر کو الارم سگنل بھیجنے میں معاونت کرتی ہے اور کنٹرول سینٹر سے ریموٹ ری سیٹ کمانڈز بھی وصول کر سکتی ہے۔ متعدد ریموٹ ڈیوائسز کے ساتھ بڑے ڈسٹری بیوشن نیٹ ورکس کے لیے، یہ فنکشن ڈسپیچرز کو ڈیوائس اسٹیٹس کو دور سے منظم کرنے میں مدد کرتا ہے، جس سے سائٹ پر غیر ضروری دوروں کو کم کیا جاتا ہے۔

4. خود ٹیسٹ اور کم وولٹیج الارم کے افعال

خودکار ٹیسٹ فنکشن: یہ یقینی بنانے کے لیے کہ سامان عام کام کرنے کی حالت میں ہے، صارف مین یونٹ پینل پر "ری سیٹ/ٹیسٹ" بٹن دبا سکتا ہے۔ اس وقت، L1، L2، L3، اور L4 اشارے کی لائٹس نو بار چمکیں گی اور پھر خود بخود ری سیٹ ہو جائیں گی۔ دوبارہ بٹن دبا کر ٹیسٹ کو دستی طور پر بھی ختم کیا جا سکتا ہے۔ خود جانچ کا یہ سادہ عمل اہلکاروں کو فوری طور پر اس بات کی تصدیق کرنے میں مدد کرتا ہے کہ آپریشن سے پہلے اشارے کے افعال معمول کے مطابق ہیں، اضافی جانچ کے آلات کو لے جانے کی ضرورت کو ختم کرتے ہوئے۔

کم وولٹیج الارم:

لائیو اسٹیٹس کے ساتھ EKL-4DXN لائن فالٹ انڈیکیٹر بلٹ ان لیتھیم بیٹری سے چلتا ہے۔ جب بیٹری کا وولٹیج عام آپریٹنگ رینج سے کم ہوتا ہے، تو ڈیوائس کم وولٹیج کا الارم شروع کرے گا، جس سے صارف کو وقت پر بیٹری تبدیل کرنے کا اشارہ ہوگا۔ یہ فنکشن ڈیوائس کو بیٹری کی کمی کی وجہ سے غلطی کی معلومات کو درست طریقے سے ظاہر کرنے میں ناکام ہونے سے روکنے میں مدد کرتا ہے، اس طرح آلات کی مسلسل بھروسہ برقرار رہتی ہے۔

5. سایڈست پیرامیٹر کی ترتیبات

ایک پیشہ ور صنعت کار کے طور پر، Comewill صارفین کو ایک سے زیادہ الارم پیرامیٹرز کو اصل آپریٹنگ حالات کے مطابق ایڈجسٹ کرنے کی اجازت دیتا ہے۔ چاہے یہ شارٹ سرکٹ کرنٹ تھریشولڈ ہو، گراؤنڈ کرنٹ تھریشولڈ، یا خودکار ری سیٹ ٹائم، سبھی کو سائٹ پر سیٹ کیا جا سکتا ہے، جو آلات کو مختلف لائن حالات اور آپریٹنگ ضروریات کے مطابق ڈھالنے کے قابل بناتا ہے۔

تکنیکی پیرامیٹر
