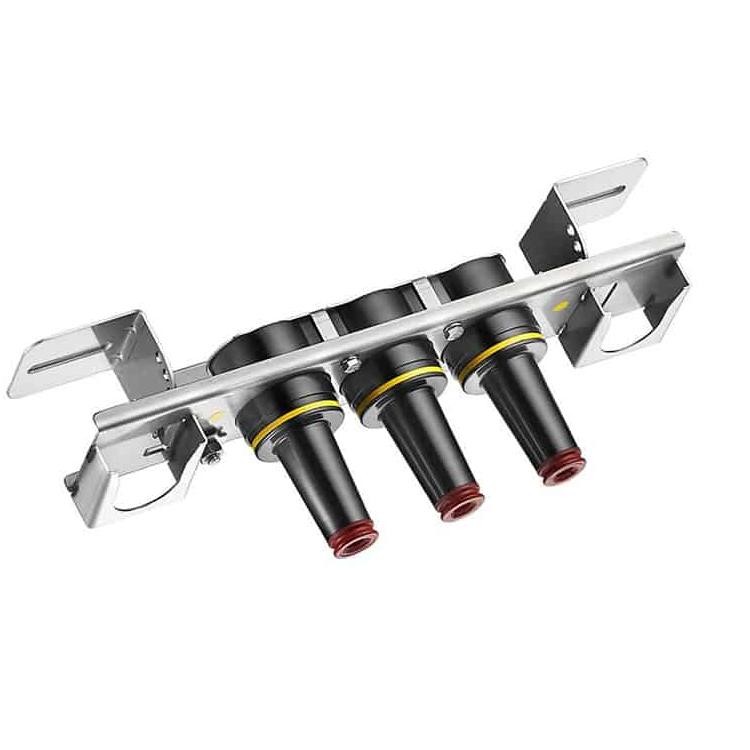

15KV 200A لوڈ بریک جنکشن

Comewill فیکٹری کے 15KV 200A لوڈ بریک جنکشن میں ایک تمام تانبے کا کرنٹ لے جانے والا راستہ ہے، جو حالات سے قطع نظر قابل اعتماد، مستقل کارکردگی کو یقینی بناتا ہے۔
یہ IEEE سٹینڈرڈ 386 کے تقاضوں کو مکمل طور پر پورا کرتا ہے، اور حریفوں کی مصنوعات اور دیگر ملاوٹ کے اجزاء کے ساتھ مکمل طور پر قابل تبادلہ ہے جو IEEE سٹینڈرڈ 386 کی بھی تعمیل کرتے ہیں۔ جب مماثل حصوں کے ساتھ انسٹال ہوتا ہے، تو یہ لوڈ بریک جنکشن مکمل طور پر شیلڈ کنکشن فراہم کرتا ہے، جو لوڈ بریک ایپلی کیشنز کے لیے مثالی ہے۔

15KV 200A لوڈ بریک جنکشن کیا ہے؟

ایک 15KV 200A لوڈ بریک جنکشن ایک درمیانے وولٹیج کیبل کنکشن کا آلہ ہے جو بجلی کی تقسیم کے نظام میں 15kV زیر زمین کیبلز کو محفوظ طریقے سے منسلک کرنے، برانچ کرنے اور سیکشنلائز کرنے کے لیے استعمال ہوتا ہے جبکہ لوڈ بریک (لائیو سوئچنگ) آپریشن کی اجازت دیتا ہے۔ اس میں عام طور پر متعدد 200A انٹرفیس (جیسے 2، 3، یا 4 طریقے) شامل ہوتے ہیں جو اندرونی طور پر ایک ساتھ بس کیے جاتے ہیں، لچکدار لوپ، ٹیپ، یا اسپلائس کنفیگریشن کو فعال کرتے ہیں۔ IEEE سٹینڈرڈ 386 پر بنایا گیا، یہ پیڈ ماونٹڈ ٹرانسفارمرز، سوئچ گیئر، اور زیر زمین والٹ ایپلی کیشنز میں مکمل طور پر محفوظ، محفوظ اور قابل اعتماد آپریشن کو یقینی بناتا ہے۔

پروڈکشن ٹیسٹ

IEEE/ANSI سٹینڈرڈ 386 کے مطابق کئے گئے ٹیسٹ۔
کم از کم کورونا وولٹیج کی سطح – 11 kV
AC 1 منٹ برداشت کرنے والا – 34 kV

چارڈن مینوفیکچرنگ کے عمل کی ضروریات کے مطابق کئے گئے ٹیسٹ:
جسمانی معائنہ
متواتر ڈسیکشن
متواتر ایکس رے تجزیہ

وولٹیج کی درجہ بندی
وولٹیج کلاس 15 kV
زیادہ سے زیادہ درجہ بندی فیز سے فیز 14.4 kV
زیادہ سے زیادہ درجہ بندی فیز ٹو گراؤنڈ 8.3 kV
AC 1 منٹ 34 kV کا مقابلہ
DC 15 منٹ 53 kV کا مقابلہ
BIL اور فل ویو کریسٹ 95 kV
کم از کم کورونا وولٹیج لیول 11 kV
موجودہ ریٹنگز
مسلسل: 200 ایم پی ایس آر ایم ایس
سوئچنگ: 14.4 kV پر 200 amps rms پر 10 آپریشن
فالٹ کلوز: مسلسل 10 کامیاب سوئچنگ آپریشنز کے بعد 0.17 سیکنڈ کے لیے 14.4 kV پر 10,000 amps rms سڈول
مختصر وقت:
• 0.17 سیکنڈ کے لیے 10,000 amps rms ہم آہنگ
• 3.0 s کے لیے 3,500 amps rms سڈول

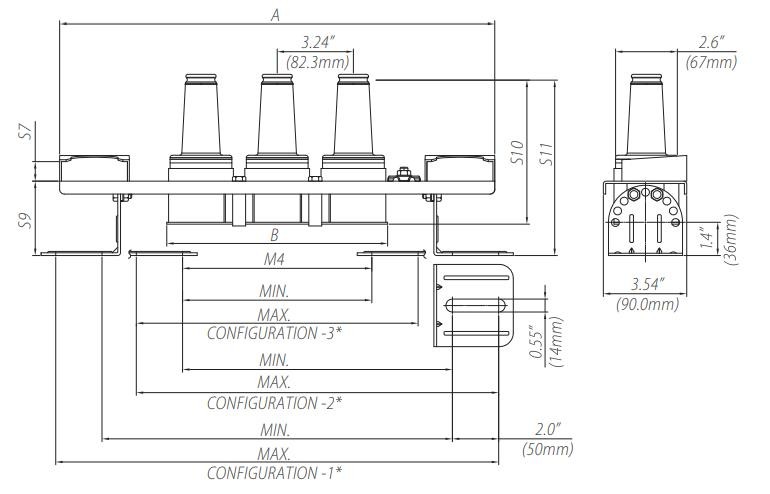

بریکٹ جہتی معلومات کے ساتھ جنکشن

لوڈ بریک آپریشن کے اقدامات

1. کلیمپ اسٹک کو کھینچنے والی آنکھ سے محفوظ طریقے سے باندھیں۔
2. کوئی کھینچنے والی طاقت کا اطلاق نہ کریں — کہنی اور جھاڑی کے درمیان سطح کی رگڑ کو توڑنے کے لیے صرف کنیکٹر کو گھڑی کی سمت میں ہلکا سا موڑ دیں۔
3. تیز، مضبوط حرکت کے ساتھ کنیکٹر کو جھاڑیوں سے سیدھا باہر کھینچیں۔ کنیکٹر کو کسی بھی زمینی جہاز سے دور رکھنا یقینی بنائیں۔
4. کنیکٹر کو مناسب آلات کے آلے پر رکھیں، اس آلات کی آپریٹنگ ہدایات پر عمل کریں۔
5. کسی بھی بے نقاب توانائی بخش جھاڑیوں پر ایک موصل حفاظتی ٹوپی (نالی کی تار کے ساتھ جو سسٹم گراؤنڈ سے جڑی ہوئی ہے) لگانے کے لیے کلیمپ اسٹک کا استعمال کریں۔

اکثر پوچھے گئے سوالات

15KV 200A لوڈ بریک جنکشن کا بنیادی کام کیا ہے؟
اس کا استعمال متوسط ​​وولٹیج کیبلز کو سیکشنلائز کرنے، لوپ کرنے، ٹیپ کرنے یا الگ کرنے کے لیے کیا جاتا ہے جبکہ انرجیائزڈ ڈسٹری بیوشن سسٹم میں محفوظ لوڈ بریک سوئچنگ کی اجازت دی جاتی ہے۔
کیا یہ دوسرے برانڈز کے ساتھ مطابقت رکھتا ہے؟
جی ہاں، یہ IEEE سٹینڈرڈ 386™ کی مکمل تعمیل کرتا ہے، دوسرے ہم آہنگ الگ ہونے والے انسولیٹڈ کنیکٹر سسٹمز کے ساتھ مکمل تبادلہ کو یقینی بناتا ہے۔
کیا اسے زیر زمین تنصیبات میں استعمال کیا جا سکتا ہے؟
بالکل۔ یہ خاص طور پر پیڈ ماونٹڈ آلات اور زیر زمین والٹ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جہاں نمی، دھول اور جگہ کی رکاوٹیں عام ہیں۔
15KV 200A لوڈ بریک جنکشن کونسی حفاظتی خصوصیات فراہم کرتا ہے؟
یہ مکمل طور پر شیلڈ EPDM موصلیت، کنٹرول شدہ لوڈ بریک آپریشن، ہائی امپلس برداشت کرنے کی صلاحیت، اور محفوظ سوئچنگ کے لیے مستحکم آرک رکاوٹ کی کارکردگی پیش کرتا ہے۔
