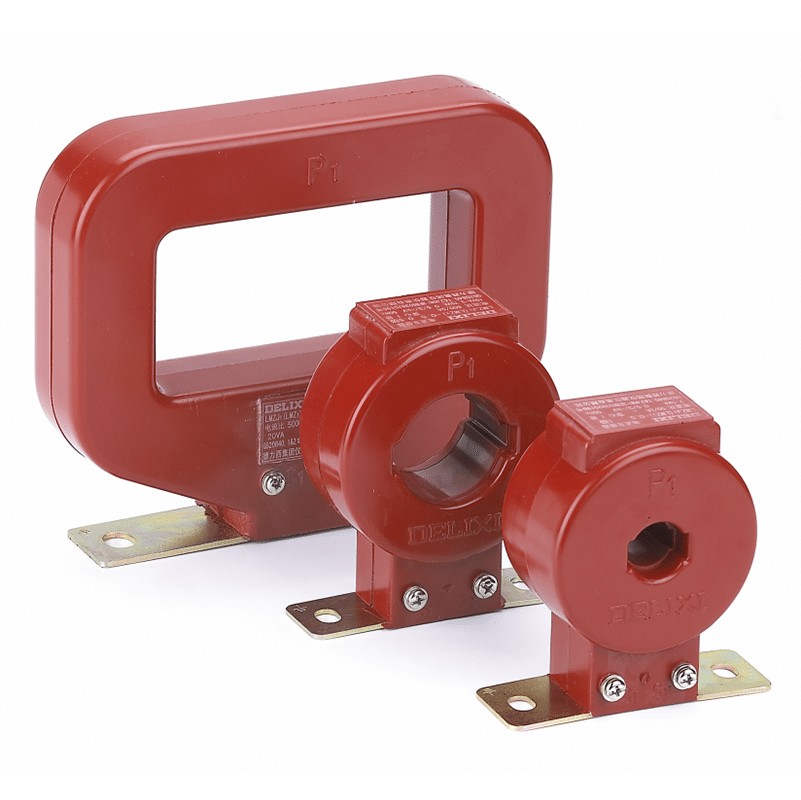

چین میں پیشہ ور صنعت کار کے طور پر، Comewill آپ کو حسب ضرورت LMZJ1-0.5 کرنٹ ٹرانسفارمر فراہم کرنا چاہے گا، جو رال انسولیشن کاسٹنگ ٹیکنالوجی کے استعمال سے بہتر ہوتا ہے اور ایک فکسڈ بیس پلیٹ انسٹالیشن موڈ کو اپناتا ہے۔ بہتر آپریشنل استحکام اور طویل مدتی استحکام کے ساتھ، یہ پروکیورمنٹ پارٹنرز کے لیے بحالی کے اخراجات کو جڑ سے بچاتا ہے۔ یہ 0.2، 0.5، 0.2s، اور 0.5s کے متعدد اعلی درستگی والے گیئر کے اختیارات فراہم کرتا ہے، جو مختلف حالات میں آسانی سے مختلف ایپلی کیشن کی ضروریات کو پورا کرتا ہے۔
کمپیکٹ ساختی ڈیزائن تنصیب اور تعیناتی کو مزید لچکدار بناتا ہے، اور اعلیٰ سطح کی حفاظتی ترتیب اور انتہائی طویل سروس لائف کی دوہری حمایت LMZJ1-0.5 کرنٹ ٹرانسفارمر کو جدید کم وولٹیج سسٹم کی خریداری میں ایک قابل اعتماد انتخاب بناتی ہے۔ یہ بات قابل ذکر ہے کہ یہ کم وولٹیج ٹرانسفارمر اعلی درجہ حرارت کی مزاحمت اور آلودگی کے خلاف مزاحمت رکھتا ہے، اور سخت ماحول میں بھی مستحکم آپریشن کو برقرار رکھ سکتا ہے، ہر خریداری کی سرمایہ کاری کی قیمت کو زیادہ سے زیادہ کرتا ہے۔

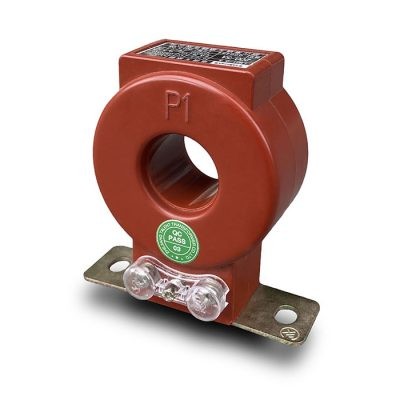

LMZJ1-0.5 کرنٹ ٹرانسفارمر کا کور ایک سرکلر آئرن کور ہے جو کولڈ رولڈ اورینٹڈ سلکان اسٹیل شیٹس سے بنا ہے - یہ درست وائنڈنگ ڈیزائن مقناطیسی کارکردگی کو زیادہ سے زیادہ کرنے اور قابل اعتماد آپریشن کی بنیاد رکھنے کی کلید ہے۔
ثانوی وائنڈنگ اس سرکلر آئرن کور کے گرد یکساں طور پر لپٹی ہوئی ہے، جو کہ ایک احتیاط سے ڈیزائن کیا گیا انتظام ہے جو تمام آپریٹنگ حالات میں مستقل کارکردگی کو یقینی بناتا ہے اور ناہموار آؤٹ پٹ مسائل کو ختم کرتا ہے۔

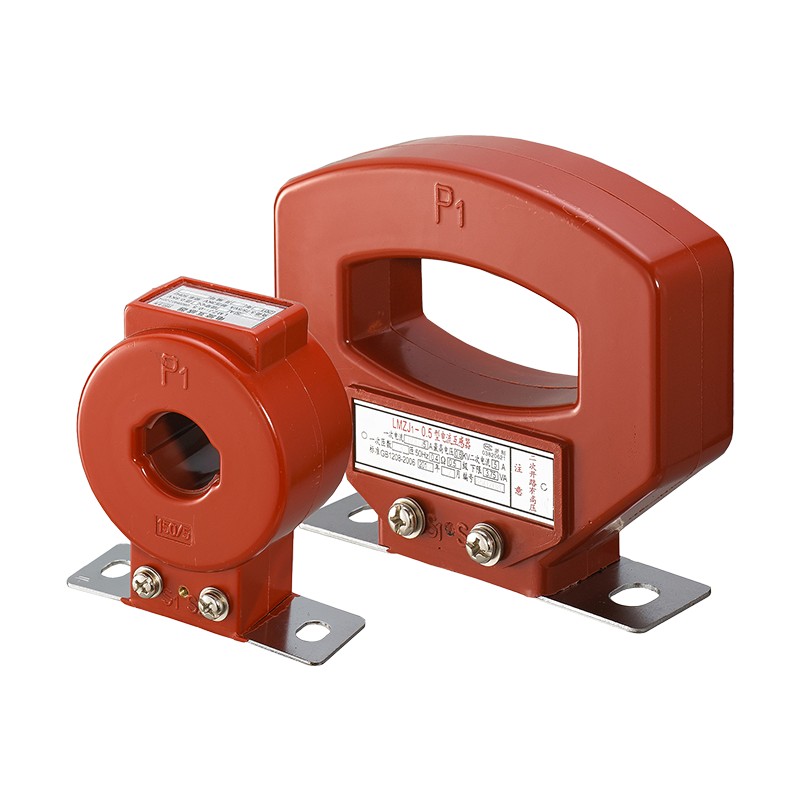

مرکزی ونڈو پروڈکٹ کے درمیان سے گزرتی ہے اور اسے بس بارز کے بغیر کسی رکاوٹ کے انضمام کے لیے ڈیزائن کیا گیا ہے، جب کہ نیچے کی مضبوط بنیاد پروڈکٹ کے لیے ایک محفوظ اور زیادہ مستحکم انسٹالیشن پوائنٹ فراہم کرتی ہے، جس سے اسے انسٹال کرنا آسان ہو جاتا ہے۔
پورا جزو غیر سیر شدہ رال موصلیت کے مواد سے ڈالا جاتا ہے۔ یہ مضبوط کیسنگ نہ صرف پائیداری کو بڑھاتا ہے بلکہ حفاظت کو بھی بہتر بناتا ہے اور اندرونی اجزاء کو ماحولیاتی دباؤ سے بچاتا ہے، جس سے ٹرانسفارمر مختلف کام کرنے والے ماحول میں لچکدار بناتا ہے۔
| الیکٹریکل پیرامیٹر | مکینیکل پیرامیٹر | ||
| تعدد | 50/60Hz | کیس | PC/UL94-V0 |
| شرح شدہ ان پٹ | 5A-5000A | بوبن | پی بی ٹی |
| پیمائش کی حد | 5% میں -120% میں | کور | سلکان سٹیل |
| شرح شدہ آؤٹ پٹ | 1A,5A | تعمیر | پیچ |
| تناسب وولٹیج | 0.72KV (AC) | آپریٹنگ درجہ حرارت | -25℃～＋75℃ |
| ڈائی الیکٹرک طاقت | 3.0KV/1mA/1min | آپریٹنگ نمی | ≤85% |
| موصلیت مزاحمت | DC500V/100MΩ منٹ | آؤٹ پٹ کنکشن | ٹرمینل |
| ماڈل | پرائمری / سیکنڈری | بس بار کے سوراخ کے طول و عرض (ملی میٹر) | شرح شدہ بوجھ (VA) | درستگی کی کلاس | شرح شدہ وولٹیج |
| LMZJ1-0.5 30 | 5/5A~300/5A | ø = 31 ملی میٹر | 2.5~5 | 0.2S 0.5S 0.5 | 0.72KV(AC) |
| LMZJ1-0.5 35 | 5/5A~300/5A | ø = 35 ملی میٹر | 2.5~5 | 0.2S 0.5S 0.5 | 0.72KV(AC) |
| LMZJ1-0.5 40 | 200/5A~500/5A | ø = 42 ملی میٹر | 5 | 0.2S 0.5S 0.5 | 0.72KV(AC) |
| LMZJ1-0.5 50 | 400/5A~600/5A | ø = 56 ملی میٹر | 5 | 0.2S 0.5S 0.5 | 0.72KV(AC) |
| LMZJ1-0.5 80 | 750/5A~1200/5A | ø = 83 ملی میٹر | 10~20 | 0.2S 0.5S 0.5 | 0.72KV(AC) |
| LMZJ1-0.5 100 | 800/5A~2000/5A | ø = 102 ملی میٹر | 10~30 | 0.2S 0.5S 0.5 | 0.72KV(AC) |
| LMZJ1-0.5 140 | 2000/5A~4000/5A | ø = 142 ملی میٹر | 15~30 | 0.2S 0.5S 0.5 | 0.72KV(AC) |
| LMZJ1-0.5 180 | 5000/5A~6000/5A | ø = 182 ملی میٹر | 15~30 | 0.2S 0.5S 0.5 | 0.72KV(AC) |

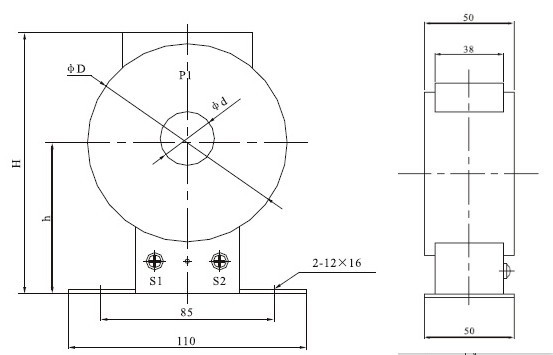

| قسم | موجودہ تناسب | H | h | φD | φd |
| LMZ1-0.5 | 5-300/5 | 117 | 68 | 90 | 30 |

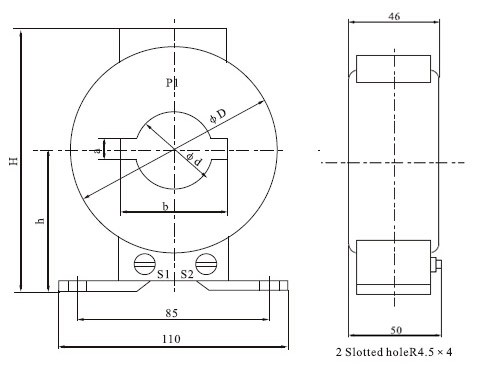

| قسم | موجودہ تناسب | H | h | φD | φd | a | b |
| LMZJ1-0.5 | 5-300/5 | 118 | 70 | 91 | 32 | 10 | 41 |
| 400-600/5 | 128 | 75 | 97 | 43 | 12 | 52 |

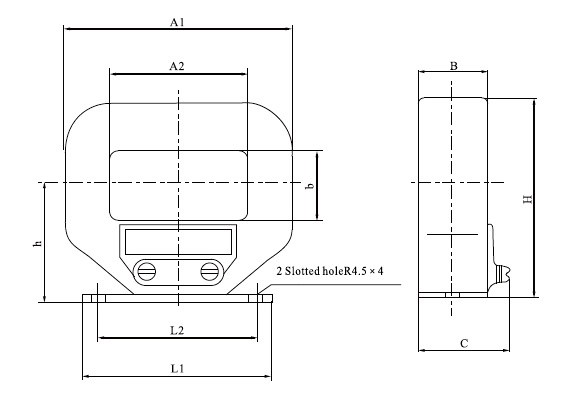

| قسم | موجودہ تناسب | A1 | A2 | B | h | H | L1 | L2 | C | b |
| LMZJ1-0.5 | 1000/51200/51500/5 | 172 | 104 | 30 | 80 | 140 | 156 | 123 | 41 | 50 |
| 2000/53000/5 | 216 | 140 | 42 | 102 | 182 | 175 | 150 | 46 | 70 | |
| 4000/55000/5 | 238 | 150 | 55 | 117 | 220 | 230 | 180 | 60 | 94 |
