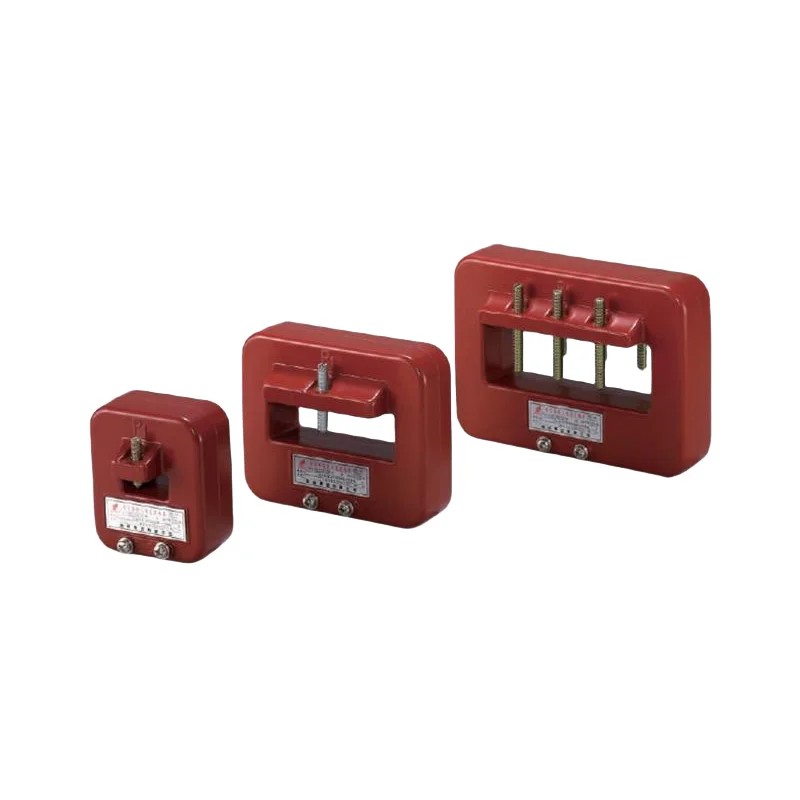

چین میں پیشہ ورانہ 0.72-40.5kV انڈور کرنٹ ٹرانسفارمر بنانے والے کے طور پر، Comewill آپ کو معیاری LMZJ1-0.66 کرنٹ ٹرانسفارمر فراہم کرنا چاہے گا، جو خاص طور پر 50Hz کی ریٹیڈ فریکوئنسی اور 0.66kV اور اس سے نیچے کے وولٹیج کے ساتھ AC سرکٹس کو اپنانے کے لیے ڈیزائن کیا گیا ہے۔ یہ انڈور کرنٹ مانیٹرنگ، انرجی میٹرنگ، اور ریلے کے تحفظ کی ضروریات کو استحکام کے ساتھ سنبھال سکتا ہے!
نہ صرف یہ ایک کاسٹ ڈھانچہ اپناتا ہے، بلکہ بس بار کی تنصیب کا ڈیزائن بھی بہت فکر مند، تیز رفتار اور انسٹال کرنے میں آسان، اور استعمال میں انتہائی مستحکم ہے۔ قابل اعتماد کارکردگی اور سوچے سمجھے ڈیزائن کے ساتھ، یہ یقینی طور پر بند آنکھوں کے ساتھ ملتے جلتے مصنوعات تلاش کرنے والے خریداروں کے لیے پہلا انتخاب ہے!
معیار کے مطابق: GB/T 20840.1 GB/T 20840.2
1. کہاں انسٹال کرنا ہے: انڈور استعمال کے لیے خصوصی طور پر
2. درجہ حرارت کی حد: -5℃ سے 40℃ (مناسب آپریٹنگ درجہ حرارت)
3. نمی کی ضرورت: 80% سے زیادہ رشتہ دار نمی نہیں۔
4. قابل اطلاق اونچائی: 1000 میٹر تک
5. ماحول کا معیار: ہوا میں بھاری نجاست نہیں ہونی چاہیے جو آپریشن کو متاثر کر سکتی ہے۔
کلاس 0.5 اعلی درستگی - LMZJ1-0.66 موجودہ ٹرانسفارمر کو کلاس 0.5 کی درستگی کے ساتھ ڈیزائن کیا گیا ہے تاکہ مستحکم اور قابل اعتماد موجودہ پیمائش کو یقینی بنایا جا سکے، نگرانی اور تحفظ کے نظام کے لیے قابل اعتماد ڈیٹا فراہم کیا جائے۔
1500/5A موجودہ تناسب - اعلی موجودہ ایپلی کیشنز کو آسانی کے ساتھ ہینڈل کرتا ہے، اسے بڑے برقی نظاموں کے لیے موزوں بناتا ہے اور صنعتی ماحول کا مطالبہ کرتا ہے۔
φ80 ونڈو ڈیزائن – φ80 یپرچر مختلف بس بار یا کیبل کنفیگریشنز میں فوری تنصیب اور آسان انضمام کی اجازت دیتا ہے۔
مضبوط تعمیر - طویل مدتی استحکام اور کم سے کم دیکھ بھال کی ضروریات کو برقرار رکھتے ہوئے سخت آپریٹنگ حالات کا مقابلہ کرنے کے لیے پائیدار مواد کے ساتھ بنایا گیا ہے۔
وسیع ایپلی کیشن رینج - بجلی کی تقسیم کے نظام، توانائی کی پیمائش، تحفظ کے ریلے، اور دیگر برقی نگرانی کی ایپلی کیشنز کے لیے مثالی۔
قابل اعتماد کارکردگی - محفوظ اور موثر برقی انتظام کو یقینی بناتے ہوئے صنعتی اور تجارتی پاور سسٹمز کی مانگ میں مستقل آپریشن کے لیے انجنیئرڈ۔

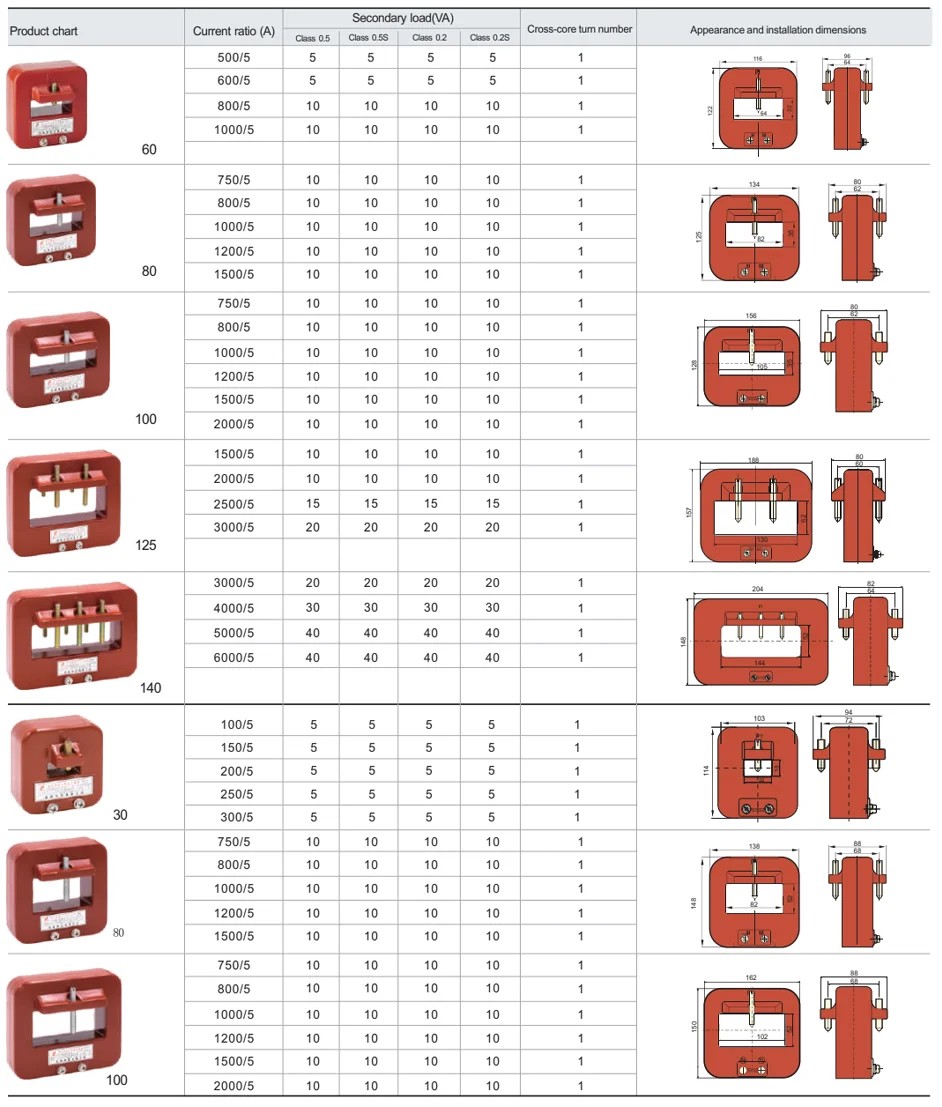

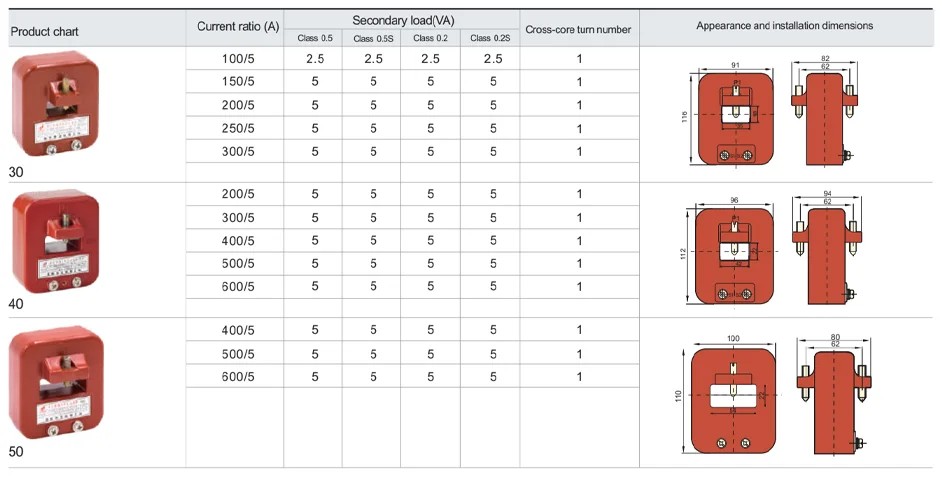

| ماڈل | شرح شدہ موجودہ تناسب(A) | A | B | C | D | H | E | b |
| LMZ1-0.66 | 75/5-300/5 | 93 | 45 | 86 | 35 | 112 | 18 | 66 |
| 400/5-600/5 | 105 | 45 | 86 | 52 | 118 | 20 | 66 | |
| LMZJ1-0.66 | 750/5-1500/5 | 156 | 45 | 87 | 104 | 120 | 24 | 66 |
| 2000/5-4000/5 | 210 | 45 | 87 | 140 | 148 | 40 | 64 |
| ماڈل | شرح شدہ موجودہ تناسب(A) | بس بار | فیڈ کے ذریعے موڑ | درست سطح اور ریٹیڈ آؤٹ پٹ (VA)COSφ = 0.8 | شرح شدہ انسولٹن لیول (kV) | ||
| سیکشن | سیریز | 0.5 | 1 | ||||
| LMZ1-0.66 | 15/5 |
|
|
10 | 5 | 7.5 | 0.66/3 |
| 20/5 |
|
|
10 | ||||
| 30/5 |
|
|
5 | ||||
| 40/5 |
|
|
5 | ||||
| 50/5 |
|
|
3 | ||||
| 75/5 |
|
|
2 | ||||
| 100/5 |
|
|
2 | ||||
| 150/5 | 30×10 | 1 | 1 | ||||
| 200/5 | 30×10 | 1 | 1 | ||||
| 300/5 | 30×10 | 1 | 1 | ||||
| 400/5 | 50×10 | 1 | 1 | ||||
| 500/5 | 50×10 | 1 | 1 | ||||
| 600/5 | 100×10 | 1-2 | 1 | 10 | 15 | 0.66/3 | |
| LMZJ`-0.66 | 750/5 | 100×10 | 1-2 | 1 | |||
| 800/5 | 100×10 | 1-2 | 1 | ||||
| 1500/5 | 100×10 | 1-2 | 1 | ||||
| 2000/5 | 140×10 | 2-3 | 1 | 15 | 20 | ||
| 2500/5 | 140×10 | 2-3 | 1 | ||||
| 3000/5 | 140×10 | 2-3 | 1 | ||||
1.kV ریٹیڈ وولٹیج؛
2. شرح شدہ وولٹیج؛
3. تین سطحوں کا مجموعہ، درست مرحلہ اور درست؛
4. ریٹیڈ آؤٹ پٹ، اور متعلقہ درست سطح (VA)۔
