Comewill فیکٹری کا SGB سیریز تھری فیز نان انکیپسولڈ ڈرائی ٹائپ ٹرانسفارمر صنعتی اور تجارتی ایپلی کیشنز کے لیے خشک قسم کے ٹرانسفارمرز خریدنے کے خواہاں صارفین کے لیے ایک حل ہے۔ جدید ترین موصلیت، مقناطیسی سرکٹ کی اصلاح، اور ماڈیولر تعمیر کے ساتھ ڈیزائن کیا گیا، یہ ٹرانسفارمر اعلیٰ حفاظت، کارکردگی اور ماحولیاتی موافقت پیش کرتا ہے۔

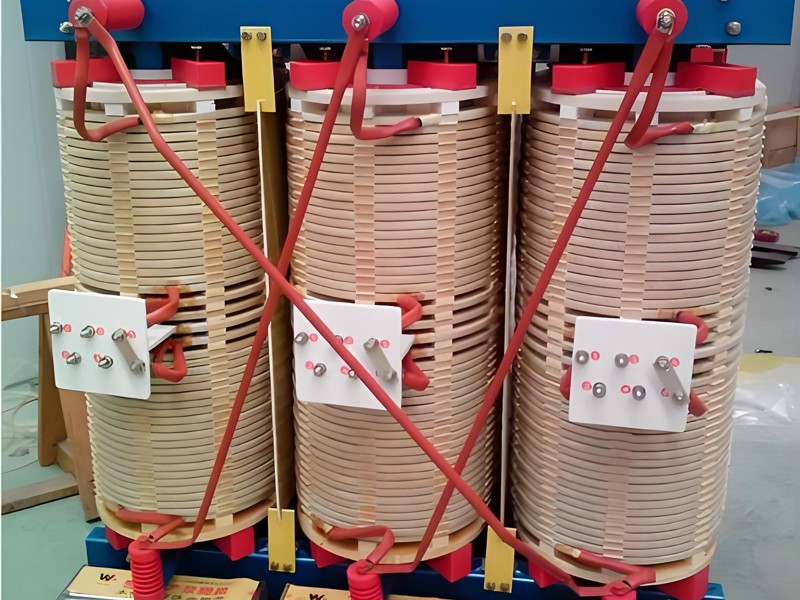

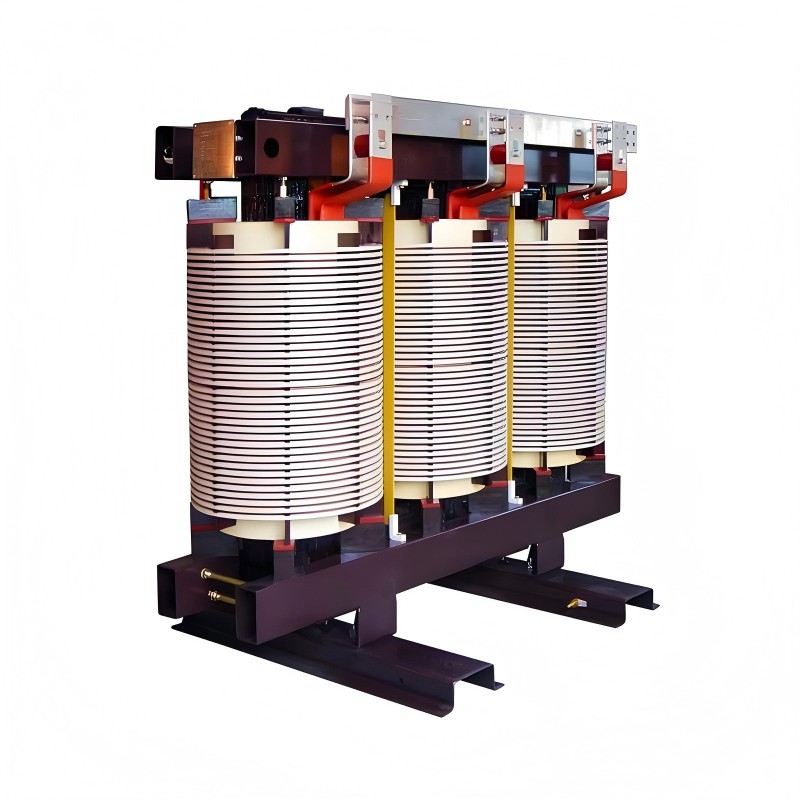

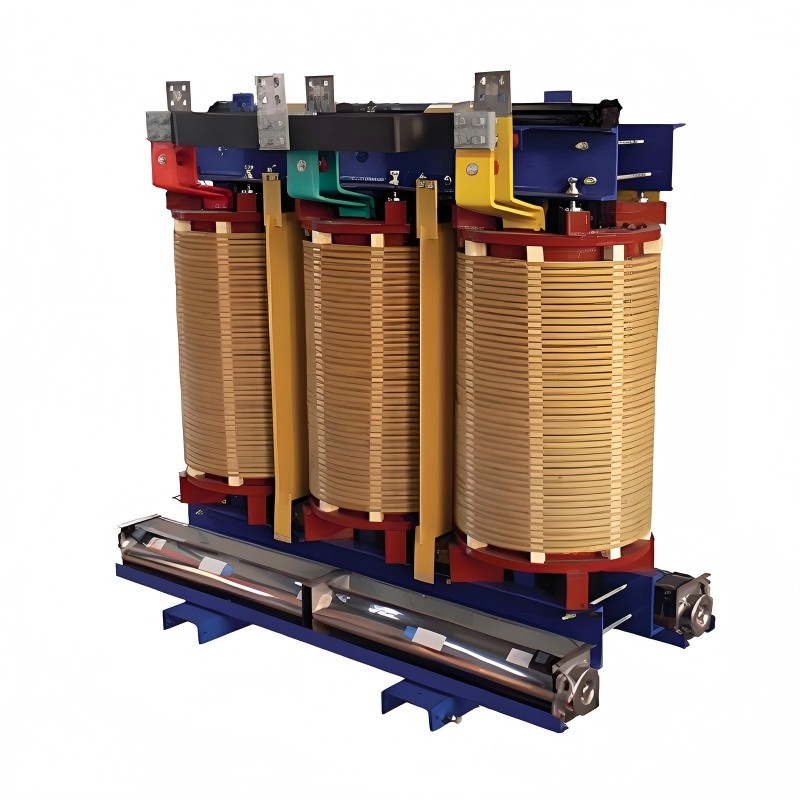

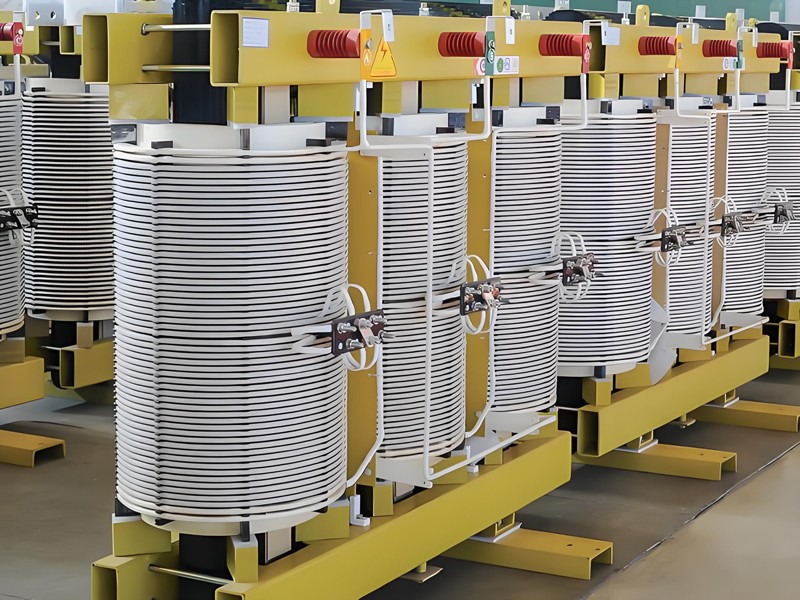

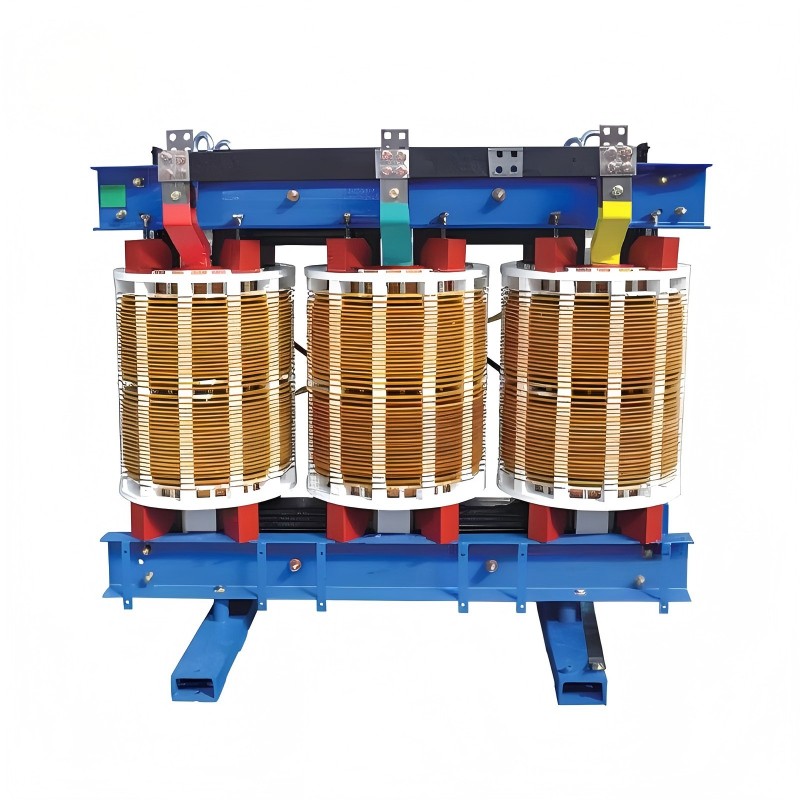

ایس جی بی سیریز تھری فیز نان انکیپسولیٹڈ ڈرائی ٹائپ ٹرانسفارمر ایک نان کیپسولڈ ڈرائی ٹائپ ٹرانسفارمر ہے جو روایتی رال کاسٹنگ کے بجائے ایڈوانس ویکیوم پریشر امپریگنیشن (VPI) ٹیکنالوجی کا استعمال کرتا ہے۔ یہ خاص طور پر اس کے لیے ڈیزائن کیا گیا ہے:
میڈیم وولٹیج سے کم وولٹیج پاور ٹرانسفارمیشن (10–35kV / 0.4kV)
انڈور اور نیم آؤٹ ڈور تنصیبات
ایپلی کیشنز جن میں آگ کی حفاظت اور نمی کے خلاف مزاحمت کی ضرورت ہوتی ہے۔
SGB سیریز تھری فیز نان انکیپسولیٹڈ ڈرائی ٹائپ ٹرانسفارمر قابل اعتماد اور موثر آپریشن کو یقینی بنانے کے لیے متعدد جدید ٹیکنالوجیز کو مربوط کرتا ہے:
1. اعلی درجے کا مقناطیسی کور ڈیزائن
اعلی پارگمیتا پرتدار سلکان سٹیل
مرحلہ وار گود کی ساخت بنیادی نقصان کو کم کرتی ہے۔
مؤثر طریقے سے تیسرے ہارمونک مسخ کو دباتا ہے۔
2. ہائی پرفارمنس موصلیت کا نظام
دوہری موصلیت کا نظام (H-class + NOMEX®)
بہترین تھرمل مزاحمت اور ڈائی الیکٹرک طاقت
کیمیائی سنکنرن اور نمی کے خلاف مزاحم

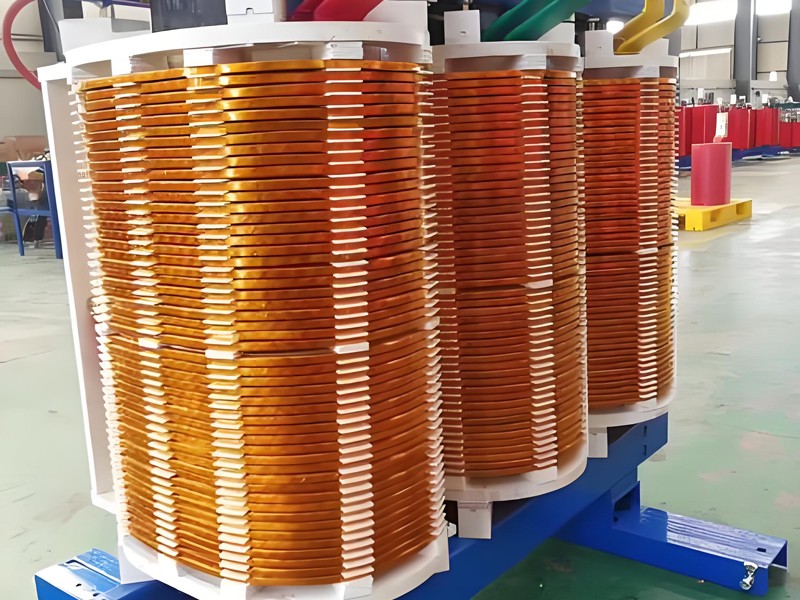

3. آپٹمائزڈ سمیٹ سٹرکچر
ہائی وولٹیج: پرتوں والے کیک کا ڈھانچہ
کم وولٹیج: یکساں کرنٹ ڈسٹری بیوشن کے لیے فوائل وائنڈنگ
بہتر شارٹ سرکٹ مزاحمت اور مکینیکل طاقت
4. موثر تھرمل مینجمنٹ
اوپن وینٹیلیشن ڈیزائن کولنگ کی کارکردگی کو بہتر بناتا ہے۔
کم نقصان والے مواد گرمی کی پیداوار کو کم کرتے ہیں۔
95% نمی والے ماحول میں بھی مستحکم آپریشن
5. VPI مینوفیکچرنگ کا عمل
ثانوی ویکیوم پریشر امپریگنیشن
مضبوط نمی پروف اور آلودگی سے بچنے کی صلاحیت
انتہائی کم جزوی خارج ہونے والا مادہ، توسیعی خدمت زندگی
6. حفاظت اور ماحولیاتی تحفظ
غیر آتش گیر اور دھماکہ پروف ڈیزائن
مکمل طور پر ری سائیکل مواد
بین الاقوامی ماحولیاتی معیارات پر پورا اترتا ہے۔
| شرح شدہ صلاحیت (kVA) | شرح شدہ وولٹیج | ویکٹر گروپ | بغیر بوجھ کا نقصان (W) | لوڈ نقصان (W) | بغیر لوڈ کرنٹ (%) | رکاوٹ وولٹیج (%) | ||||||||||
| HV (kV) | ٹیپ کرنے کی حد (%) | LV (kV) | 11# | 12# | 13,14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120℃ | 120℃ | 120℃ | 145℃ | |||||||
| 100 | 6 6.3 6.6 10 10.5 11 | ±5 یا ±2 X 2.5 | 0.4 | Dyn11 یا Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
آف شور پلیٹ فارمز اور سمندری ماحول
کیمیکل اور پیٹرو کیمیکل پلانٹس
اونچی کمرشل عمارتیں اور ڈیٹا سینٹرز
ہوائی اڈے، ہسپتال، اور ریل ٹرانزٹ سسٹم
صنعتی مینوفیکچرنگ کی سہولیات
مرطوب یا زیادہ درجہ حرارت والے علاقے (اسنکٹبندیی آب و ہوا)
ماڈیولر اور کھلا ڈھانچہ SGB سیریز تھری فیز نان انکیپسولیٹڈ ڈرائی ٹائپ ٹرانسفارمر کی دیکھ بھال کو آسان اور لاگت سے موثر بناتا ہے:
باقاعدہ معائنہ
دھول کے جمع ہونے اور صاف وینٹیلیشن چینلز کی جانچ کریں۔
ڈھیلے پن یا زیادہ گرم ہونے کے لیے کنکشن کا معائنہ کریں۔
ماحولیاتی نگرانی
مناسب وینٹیلیشن کو یقینی بنائیں اور ضرورت سے زیادہ آلودگی سے بچیں۔
جب ممکن ہو تو نمی کو تجویز کردہ حدود کے اندر برقرار رکھیں
الیکٹریکل ٹیسٹنگ
وقتا فوقتا موصلیت کی مزاحمت کی پیمائش کریں۔
بوجھ کے حالات اور درجہ حرارت میں اضافے کی نگرانی کریں۔
روک تھام کی بحالی
ونڈنگز اور بنیادی سطحوں کو صاف کریں۔
سنکنرن یا موصلیت کے انحطاط کی علامات کا معائنہ کریں۔
