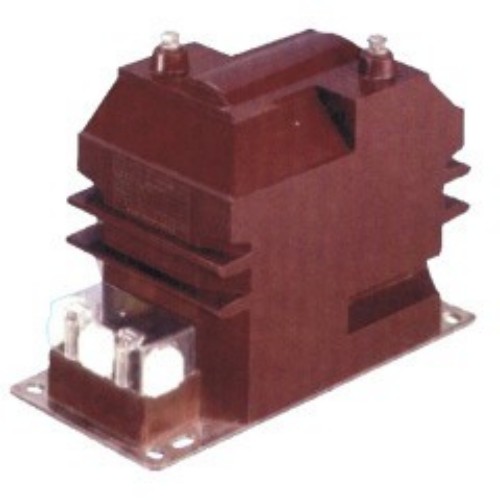

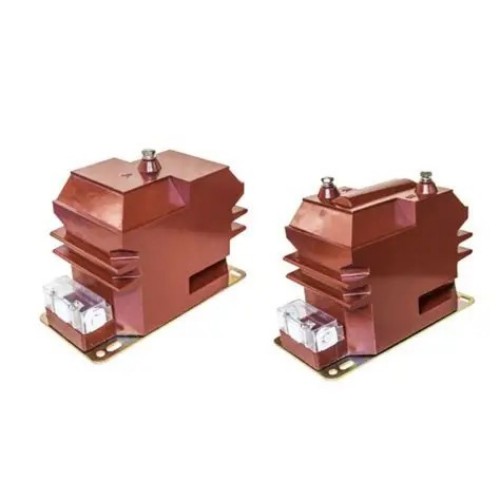

اعلی معیار کا JDZ10-3/6/10A وولٹیج ٹرانسفارمر چین کی صنعت کار Comewill کی طرف سے پیش کیا گیا ہے۔ یہ اہم ایپلی کیشنز کے لیے تیار کیا گیا ہے، وہ درمیانے وولٹیج پاور سسٹمز میں وولٹیج کی پیمائش، توانائی کی پیمائش، ریئل ٹائم مانیٹرنگ، اور ریلے تحفظ کے لیے قابل اعتماد کارکردگی پیش کرتے ہیں۔
JDZ10 سیریز کو 3kV، 6kV اور 10kV کے وولٹیج کی سطح کو ایڈجسٹ کرنے کے لیے ڈیزائن کیا گیا ہے، 50Hz اور 60Hz دونوں فریکوئنسیوں کے لیے مطابقت رکھتا ہے، جس سے وہ متنوع میڈیم وولٹیج آپریٹنگ حالات کے مطابق بنتا ہے۔ IEC 186 اور GB1207-2006 کے معیارات کے ساتھ سختی سے تیار کردہ، یہ ٹرانسفارمرز سسٹم کی پیمائش اور تحفظ کے لیے ایک مستحکم اور قابل اعتماد بنیاد فراہم کرتے ہیں۔ چین میں قائم ایک قابل اعتماد فیکٹری کے طور پر، Comewill یقینی بناتا ہے کہ ہر یونٹ سخت معیار کے معیارات پر پورا اترتا ہے۔

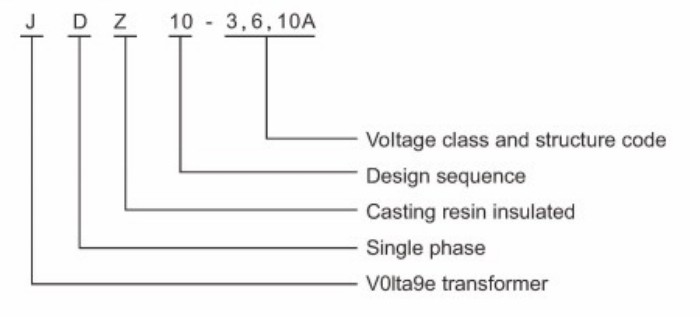

Comewill's RZL-10 اور JDZ10-3/6/10 وولٹیج ٹرانسفارمرز کے ماڈل کا عہدہ آلہ کی بنیادی خصوصیات کو واضح طور پر بیان کرتا ہے:
J: وولٹیج ٹرانسفارمر - آلات کے زمرے کی وضاحت کرتا ہے۔
D: سنگل فیز – سنگل فیز پاور سسٹم ایپلی کیشنز کے لیے موزوں ہے۔
Z: Epoxy Resin Cast Insulation – موصلیت کی کارکردگی اور استحکام کو بڑھاتا ہے۔
3، 6، 10: وولٹیج کی سطحیں - 3kV، 6kV، اور 10kV سسٹمز کے ساتھ مطابقت کی نشاندہی کرتی ہے۔
ٹرانسفارمرز سنگل فیز اور تھری فیز وائرنگ کنفیگریشن دونوں کو سپورٹ کرتے ہیں، جو انسٹالیشن کی مختلف ضروریات کے لیے لچک فراہم کرتے ہیں۔

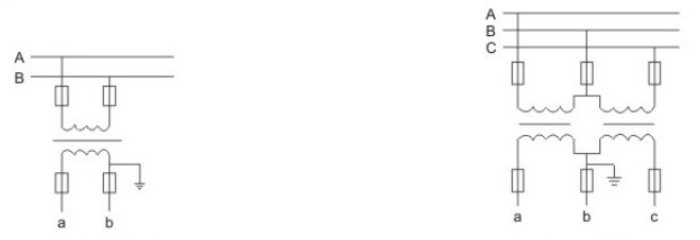

سنگل فیز لائن وائرنگ ڈایاگرام
تھری فیز لائن وائرنگ ڈایاگرام
سنگل فیز لائن کا رائرنگ ڈایاگرام تھری فیز لائن کا رائرنگ ڈایاگرام
بہترین کارکردگی اور توسیعی سروس لائف کو یقینی بنانے کے لیے، Comewill JDZ10-3/6/10A وولٹیج ٹرانسفارمر کے لیے درج ذیل آپریٹنگ شرائط کی سفارش کی جاتی ہے۔
اونچائی: سطح سمندر سے 3,000 میٹر تک تنصیب کے لیے موزوں، بغیر کسی خاص ترمیم کے اونچائی والے علاقوں میں مستحکم آپریشن کے ساتھ۔
محیطی درجہ حرارت: موصلیت کے انحطاط اور درستگی کے انحراف کو روکنے کے لیے آپریٹنگ درجہ حرارت کی حد -5°C سے +40°C۔
رشتہ دار نمی: اندرونی اجزاء کی نمی کی وجہ سے عمر بڑھنے سے بچنے کے لیے 20°C پر زیادہ سے زیادہ 65%۔
آلودگی کی سطح: کلاس II کے آلودگی والے ماحول کے لیے ڈیزائن کیا گیا، معمولی اندرونی یا بیرونی آلودگی سے نمٹنے کے قابل۔
تنصیب کا ماحول: کیسنگ اور اندرونی وائنڈنگز کی حفاظت کے لیے سنکنرن گیسوں سے پاک ہونا چاہیے۔
اگر آپ کے سرے پر تنصیب کا ماحول خاص ہے (جیسے زیادہ نمی اور سنکنرن گیسیں)، تو آپ موافقت کے منصوبے کو اپنی مرضی کے مطابق بنانے کے لیے پہلے سے بات کر سکتے ہیں!
JDZ10-3/6/10A وولٹیج ٹرانسفارمر GB20840.3-2013 اور GB20840.1-2010 کے معیارات کے مطابق تیار کیا گیا ہے، جو قومی تقاضوں کی مکمل تعمیل کو یقینی بناتا ہے۔ کلیدی وضاحتیں شامل ہیں:
لوڈ پاور فیکٹر: cos Φ = 0.8 (lag)، روایتی ثانوی سرکٹ کی خصوصیات کے ساتھ منسلک۔
کری پیج فاصلہ: آلودگی کی سطح II کے لیے ڈیزائن کیا گیا، موصلیت کے فلیش اوور کے خطرات کو کم سے کم۔
کارکردگی: معیاری آپریٹنگ حالات کے تحت مستحکم پیمائش اور تحفظ کا جواب۔
| قسم | شرح شدہ وولٹیج تناسب (V) | تعدد (Hz) | درستگی کی کلاس اور شرح شدہ آؤٹ پٹ (VA) | حد آؤٹ پٹ (VA) | درجہ بند موصلیت کی سطح (kV) | تبصرہ | |||
| 0.2 | 0.5 | 1 | 6ص | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3.6/25/40 | RZL10 کی طرح |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7.2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 12/42/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3.6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7.2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 12/42/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3.6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7.2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 12/42/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3.6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7.2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 12/42/75 | ||
1. اس JDZ10-3/6/10A وولٹیج ٹرانسفارمر کی اہم خصوصیات کیا ہیں؟
Epoxy رال کاسٹ موصلیت، مکمل طور پر سیل، سنگل فیز ڈیزائن، کمپیکٹ سائز، اور اعلی پائیداری۔
2. کون سے وولٹیج کی سطح اور تعدد معاون ہیں؟
3kV، 6kV، اور 10kV، 50Hz یا 60Hz سسٹمز کے ساتھ ہم آہنگ۔
3. یہ کن معیارات کی تعمیل کرتا ہے؟
IEC 186 اور GB1207-2006 (GB20840.3-2013 / GB20840.1-2010)۔
4. مطلوبہ آپریٹنگ شرائط کیا ہیں؟
اونچائی ≤3000m، درجہ حرارت -5°C سے +40°C، نمی ≤65%20°C پر، درجہ دوم آلودگی کی سطح، کوئی سنکنرن گیسیں نہیں۔
5. کیا یہ خصوصی ماحول کے لئے اپنی مرضی کے مطابق کیا جا سکتا ہے؟
ہاں، Comewill زیادہ نمی یا سنکنرن حالات کے لیے حسب ضرورت پیش کرتا ہے۔
6. ماڈل حروف کا کیا مطلب ہے؟
J = وولٹیج ٹرانسفارمر، D = سنگل فیز، Z = ایپوکسی رال کاسٹ انسولیشن، 3/6/10 = وولٹیج کی سطح۔
7. درستگی کی کون سی کلاسیں دستیاب ہیں؟
0.2، 0.5، 1، اور 6P، 15VA سے 90VA تک ریٹیڈ آؤٹ پٹس کے ساتھ۔
