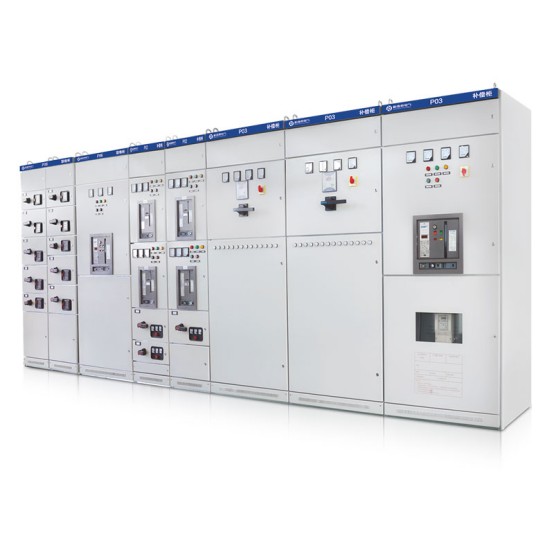

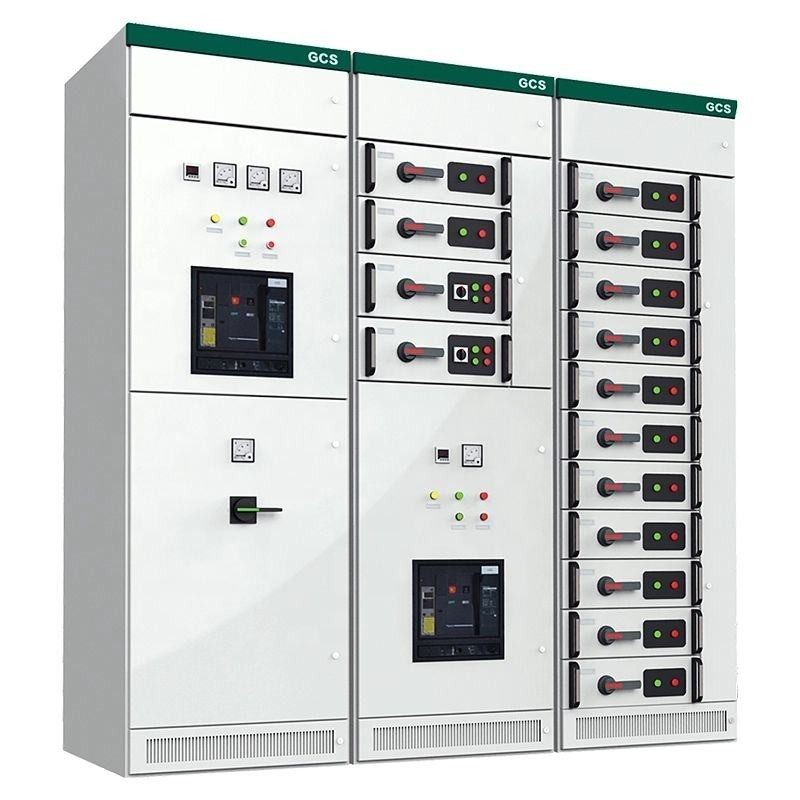

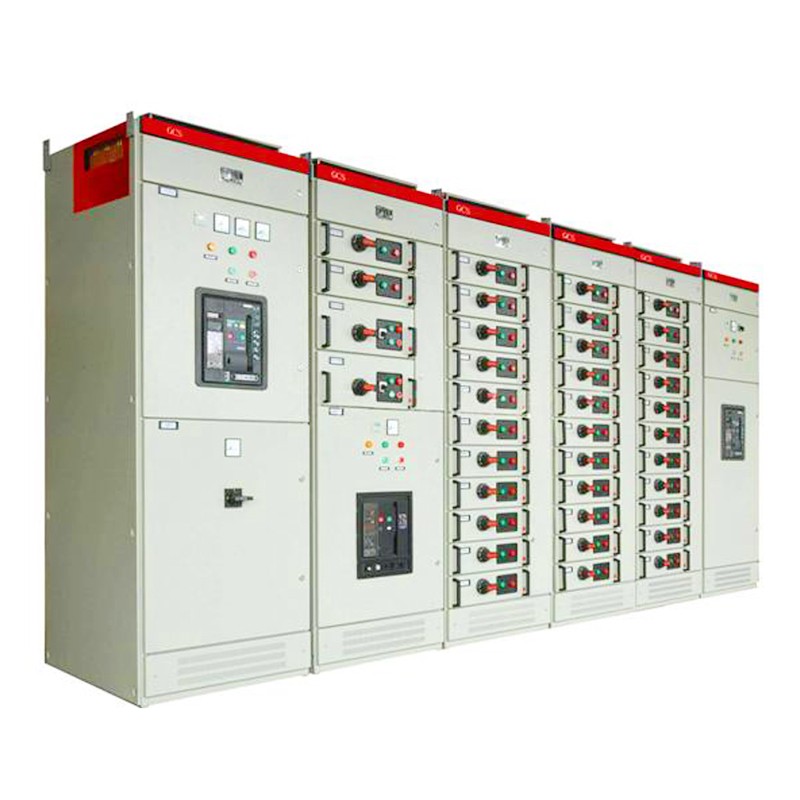

GCS کم وولٹیج واپس لینے کے قابل سوئچ گیئر

Comewill high qaulity GCS کم وولٹیج واپس لینے کے قابل سوئچ گیئر میں اعلی بنانے اور توڑنے کی صلاحیتیں، اچھی متحرک اور تھرمل استحکام، ایک جدید اور معقول ڈھانچہ، ایک لچکدار برقی اسکیم، اعلی تحفظ کی سطح، حفاظت اور وشوسنییتا، دیکھ بھال میں آسانی، اور بہترین تکنیکی کارکردگی کے اشارے ہیں۔

فیچر

1. GCS کم وولٹیج واپس لینے کے قابل سوئچ گیئر کا کیبنٹ فریم ڈبل فولڈنگ ٹیکنالوجی کو اپناتا ہے اور اسے ایلومینیم-زنک کوٹیڈ اسٹیل پلیٹوں سے بنایا گیا ہے۔ ماڈیولر 25mm-پچ سوراخ (K-profile) کے ساتھ ڈیزائن کیا گیا، فریم ایک سیدھی ساخت اور غیر معمولی پائیداری کا حامل ہے۔ عین قاطع اور طول بلد بولٹ کنکشن کے ساتھ جمع، پورے فریم کو اپنی سروس کی زندگی کے دوران کسی دیکھ بھال کی ضرورت نہیں ہے۔
2. بہتر تحفظ کے لیے کیبنٹ شیل الیکٹروپلاٹنگ اور پاؤڈر کوٹنگ سے گزرتا ہے۔ افقی بس بار کے کمپارٹمنٹ کا سب سے اوپر کا احاطہ الگ کرنے کے قابل ہے، جو سائٹ پر بس بار کی تنصیب میں سہولت فراہم کرتا ہے اور آپریشنل پیچیدگی کو کم کرتا ہے۔
3. کابینہ کے اندر فنکشنل زون واضح طور پر تقسیم کیے گئے ہیں، بنیادی طور پر فنکشنل یونٹ کمپارٹمنٹس اور کیبل کمپارٹمنٹس پر مشتمل ہے۔ ہر یونٹ الگ تھلگ افعال کے ساتھ آزادانہ طور پر کام کرتا ہے، اس بات کو یقینی بناتے ہوئے کہ مختلف اجزاء کے درمیان کوئی باہمی مداخلت نہ ہو۔
4. افقی بس بار کابینہ کے نچلے حصے میں افقی طور پر نصب کیا جاتا ہے، جس سے شارٹ سرکٹ کرنٹ سے پیدا ہونے والے برقی دباؤ کو برداشت کرنے کی صلاحیت میں نمایاں بہتری آتی ہے۔
5. دراز قسم کے ڈھانچے کی خصوصیت کے ساتھ، کابینہ 36 سرکٹس تک کو ایڈجسٹ کر سکتی ہے، ہر ایک کا ریٹیڈ کرنٹ 400A یا اس سے کم ہے۔ دراز سرکٹس کابینہ کی تحفظ کی درجہ بندی پر سمجھوتہ کیے بغیر تین پوزیشن کی تبدیلی کی حمایت کرتے ہیں۔
6.ہر فنکشنل یونٹ زیادہ سے زیادہ 11 فل سائز دراز یا 22 ہاف سائز (1/2) دراز رکھ سکتا ہے، جو لچکدار ترتیب کے اختیارات پیش کرتا ہے۔
7. دراز پانچ آپریشنل پوزیشنوں سے لیس ہیں: کھلا، بند، ٹیسٹ، نکالا، اور الگ تھلگ۔ متعلقہ آڈیو، بصری اور متنی اشارے بدیہی آپریشن کے لیے واضح اسٹیٹس سگنل فراہم کرتے ہیں۔

پروڈکٹ کا جائزہ

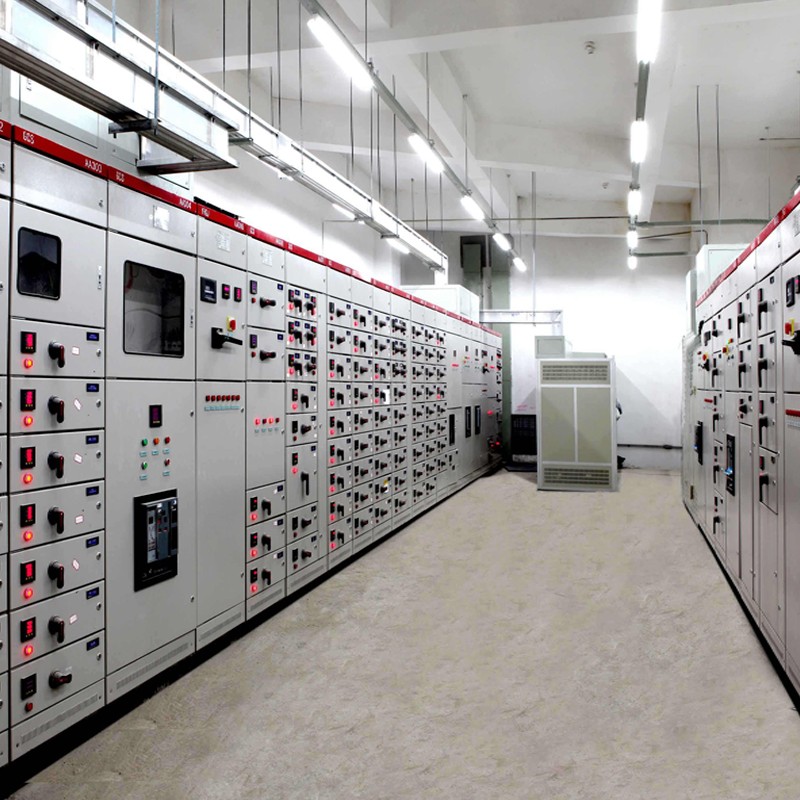

GCS کم وولٹیج واپس لینے کے قابل سوئچ گیئر، جو آزادانہ طور پر ویلکم (وینزو) الیکٹرک کمپنی، لمیٹڈ کے ذریعے تیار اور فراہم کیا گیا ہے، کم وولٹیج پاور ڈسٹری بیوشن سسٹم کے لیے تیار کردہ آلات کا ایک پریمیم پرفارمنس مکمل سیٹ ہے— انجینئرنگ کی خریداری، پراجیکٹ میچنگ، اور بلک آلات کی خریداری کے لیے ایک مثالی انتخاب۔ قابل اعتماد برقی کارکردگی کے ساتھ ایک سائنسی ماڈیولر ڈھانچے کو مربوط کرتے ہوئے، اس سوئچ گیئر کو بڑے پیمانے پر حاصل کیا جاتا ہے اور کلیدی منظرناموں جیسے کہ پاور پلانٹس، صنعتی ورکشاپس، اونچی عمارتوں اور بڑے پیمانے پر تجارتی کمپلیکس میں لاگو کیا جاتا ہے، جو بجلی کی تقسیم کے کنٹرول اور توانائی کی درست تقسیم کے لیے ایک بنیادی آلہ کے طور پر کام کرتا ہے۔
اس کا بنیادی حصولی فائدہ جدید "واپس لینے کے قابل" ڈیزائن میں مضمر ہے: ہر فنکشنل یونٹ (بشمول سرکٹ بریکر، کانٹیکٹرز وغیرہ) کو سسٹم کے مجموعی آپریشن میں خلل ڈالے بغیر آسانی سے نکالا یا داخل کیا جا سکتا ہے۔ یہ خریداری کے بعد کی دیکھ بھال اور مرمت کے عمل کو نمایاں طور پر آسان بناتا ہے، سازوسامان کا وقت کم کرتا ہے، اور پروکیورمنٹ پارٹیوں کے مجموعی آپریشن اور دیکھ بھال کے اخراجات کو مؤثر طریقے سے کم کرتا ہے۔
پیداوار کے دوران، ویلکم (وینزو) الیکٹرک کمپنی، لمیٹڈ کوالٹی کنٹرول کے سخت معیارات پر عمل پیرا ہے، اعلیٰ درجے کے انسولیٹنگ مواد اور درست مینوفیکچرنگ تکنیک کو اپناتا ہے۔ سوئچ گیئر متعدد جامع حفاظتی تحفظ کے میکانزم (شارٹ سرکٹ پروٹیکشن، اوورلوڈ پروٹیکشن وغیرہ) سے لیس ہے، جو اسے پاور گرڈ کے پیچیدہ ماحول میں مستحکم طور پر ڈھالنے کے قابل بناتا ہے اور ڈسٹری بیوشن سسٹم کے محفوظ اور مسلسل آپریشن کو یقینی بناتا ہے۔ مزید برآں، اس کا لچکدار ماڈیولر ڈیزائن آن ڈیمانڈ توسیع کو سپورٹ کرتا ہے، جو مختلف صلاحیتوں اور کنٹرول کے طریقوں کے لیے مختلف پروجیکٹس کی حسب ضرورت خریداری کی ضروریات کو درست طریقے سے پورا کر سکتا ہے، جس سے خریداری کی موافقت اور لاگت کی تاثیر میں اضافہ ہوتا ہے۔ کم وولٹیج پاور ڈسٹری بیوشن کے ایک سستے، موثر اور محفوظ آلات کے طور پر، یہ جدید کم وولٹیج پاور ڈسٹری بیوشن فیلڈ میں ایک قابل اعتماد حصولی اختیار بن گیا ہے۔
یہ GCS کم وولٹیج نکالنے کے قابل سوئچ گیئر بین الاقوامی اور قومی متعلقہ معیارات جیسے IEC60439-1، GB7251.1 "کم وولٹیج مکمل سوئچ گیئر اور کنٹرول کا سامان" اور GB/T 24274 "کم وولٹیج سے نکالنے کے قابل مکمل مکمل"، سوئچ گیئر اور آلات کو کنٹرول کرنے کے معیار کو پورا کرتا ہے۔ ضروریات، اور خریداری کے فیصلوں کے لیے ٹھوس معیار کی یقین دہانی فراہم کرنا۔
‌

عام استعمال کے ماحول کے حالات

محیطی درجہ حرارت: محیط ہوا کا درجہ حرارت +40 ℃ سے زیادہ یا -5 ℃ سے کم نہیں ہونا چاہیے، اور 24 گھنٹے کا اوسط درجہ حرارت +35 ℃ سے زیادہ نہیں ہونا چاہیے۔ مندرجہ بالا درجہ حرارت کی حد سے باہر استعمال پر مشتمل پروکیورمنٹ پروجیکٹس کے لیے، آپریشنل سیفٹی اور کارکردگی کے استحکام کو یقینی بنانے کے لیے GCS کم وولٹیج نکالنے کے قابل سوئچ گیئر کو کم صلاحیت پر چلایا جانا چاہیے۔
رشتہ دار نمی: جب زیادہ سے زیادہ محیطی درجہ حرارت +40 ℃ تک پہنچ جاتا ہے، تو رشتہ دار نمی 50% سے زیادہ نہیں ہوگی۔ کم درجہ حرارت پر زیادہ نمی کی اجازت ہے (مثلاً 90% رشتہ دار نمی +20℃)۔ خریداری اور اس کے بعد کی تنصیب کے دوران، سامان کی خرابی سے بچنے کے لیے درجہ حرارت میں اچانک تبدیلیوں کی وجہ سے سنکشیپن کے ممکنہ خطرات پر کافی غور کیا جائے گا۔
اونچائی: معیاری تنصیب کی جگہ کی اونچائی سطح سمندر سے 2000m سے زیادہ نہیں ہوگی۔ 2000m سے اوپر والے علاقوں میں پروکیورمنٹ پروجیکٹس کے لیے، سازوسامان کو استعمال کے لیے یکساں طور پر ڈیریٹ کیا جانا چاہیے، اور متعلقہ ضروریات کو پروکیورمنٹ کنٹریکٹ میں واضح طور پر بیان کیا جانا چاہیے۔
تنصیب کی جگہ کی شرائط: سوئچ گیئر کو آگ کے خطرات، دھماکے کے خطرات، بھاری دھول، کیمیائی سنکنرن، اور شدید کمپن یا اثر سے پاک جگہوں پر نصب کیا جانا چاہیے۔ پروکیورمنٹ پارٹیاں اس بات کی تصدیق کریں گی کہ سامان کی سروس لائف اور وشوسنییتا کو یقینی بنانے کے لیے ڈیلیوری سے قبل سائٹ پر موجود ماحول مذکورہ بالا تقاضوں کو پورا کرتا ہے۔
خصوصی ماحولیاتی بات چیت: اگر پروکیورمنٹ پروجیکٹ کا حقیقی استعمال کا ماحول مذکورہ بالا تقاضوں کو پورا کرنے میں ناکام ہو جاتا ہے تو، خریداری کرنے والی پارٹی کو فوری طور پر ویلکم (وینزو) الیکٹرک کمپنی، لمیٹڈ کے ساتھ بات چیت اور گفت و شنید کرے گی تاکہ پراجیکٹ کے آپریشن کی ضروریات کو یقینی بنانے کے لیے حسب ضرورت حل (جیسے خصوصی میٹریل اپ گریڈ یا ساختی بہتری) تیار کیا جا سکے۔

اہم تکنیکی پیرامیٹرز

نوٹ: پیچھے کی وائرنگ کے حل کے لیے، کابینہ کی گہرائی 1000 ملی میٹر تجویز کی جاتی ہے۔

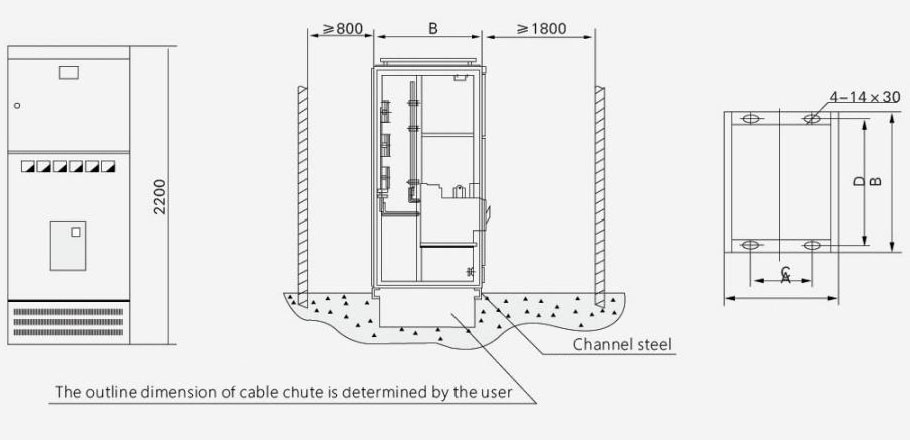

تنصیب کا خاکہ

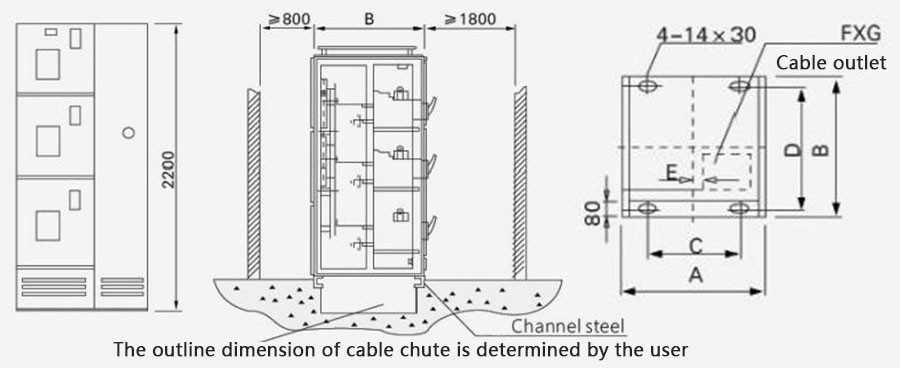

تصویر 2 پی سی کابینہ کی تنصیب کا خاکہ

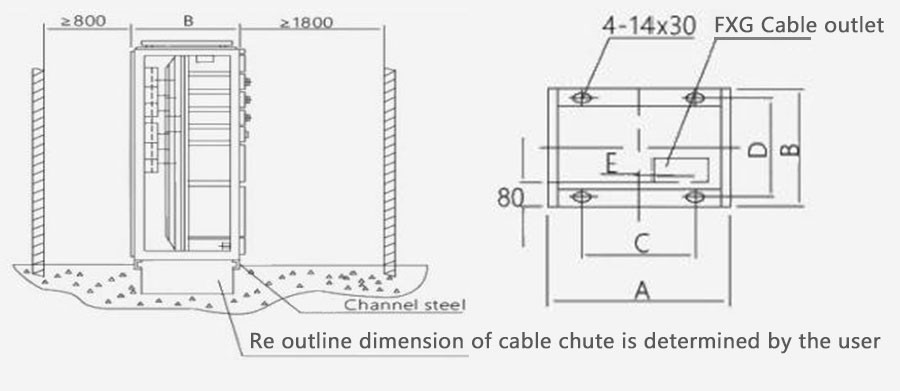

3 MCC کابینہ کی تنصیب کا خاکہ
