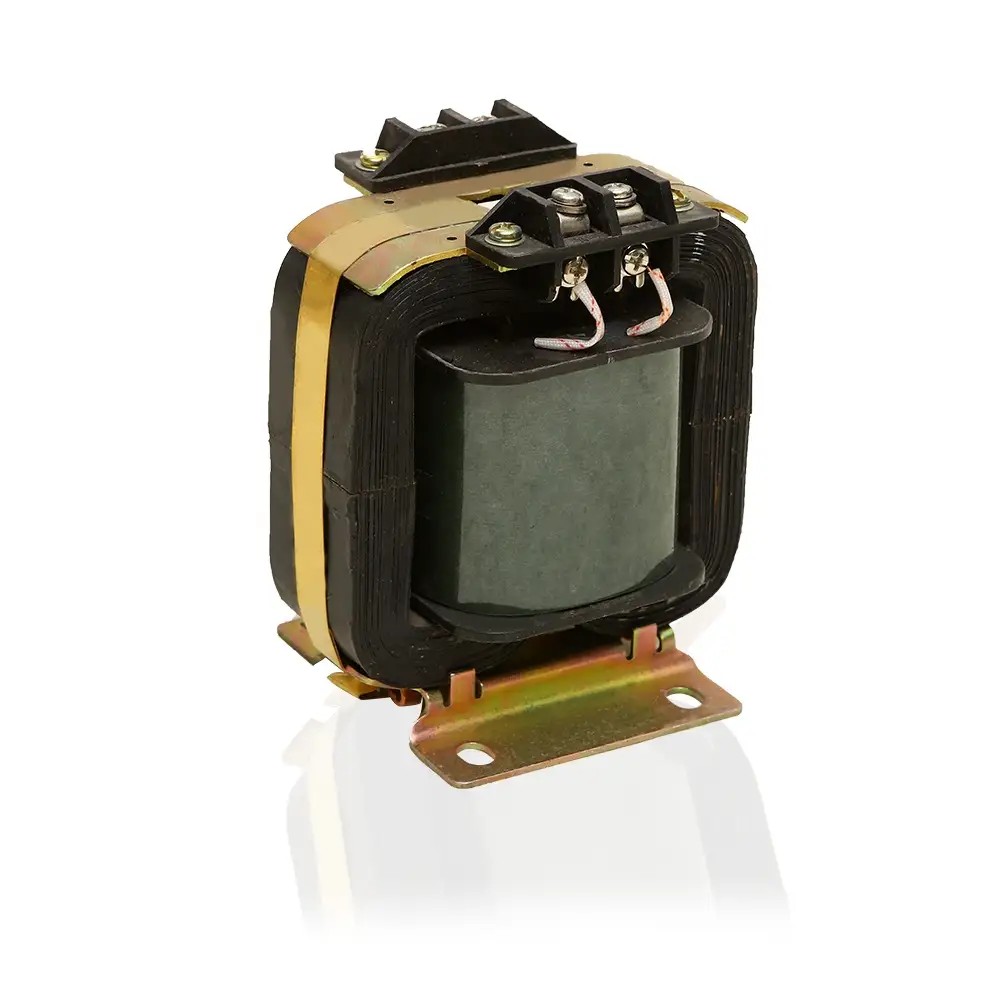

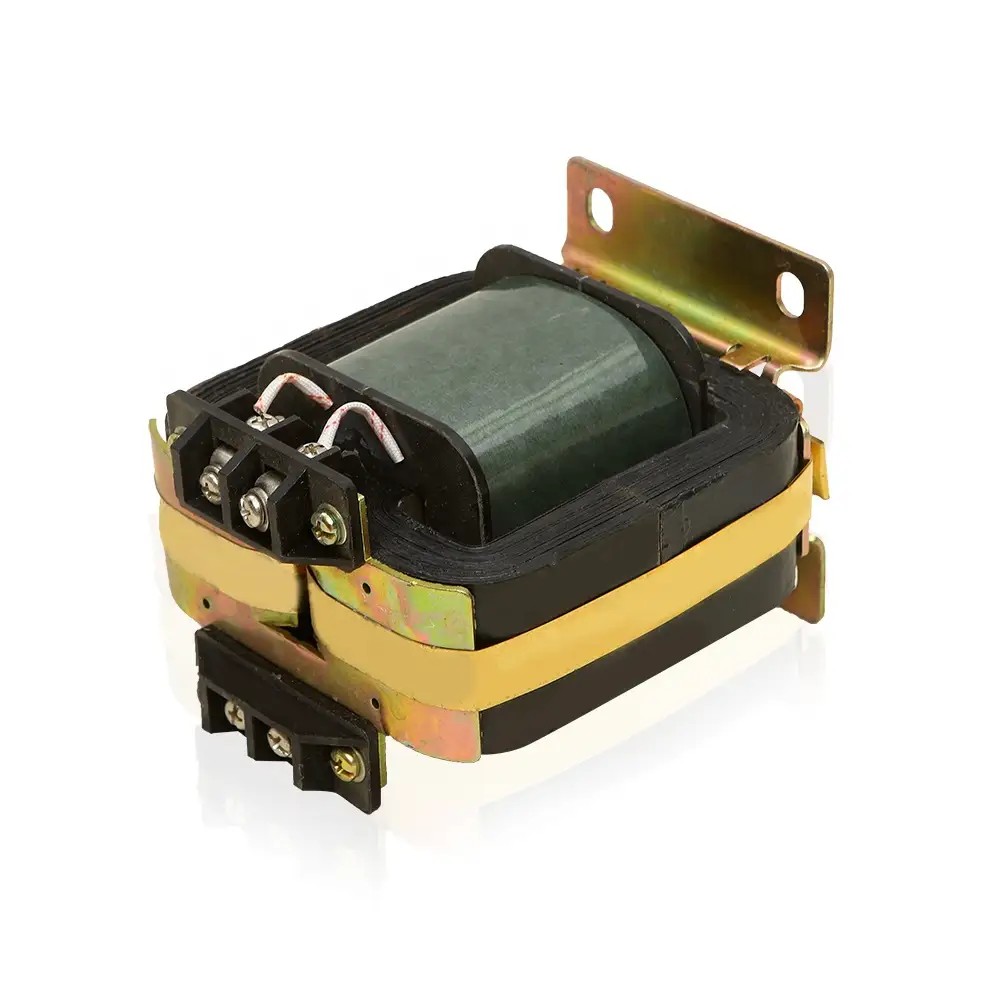

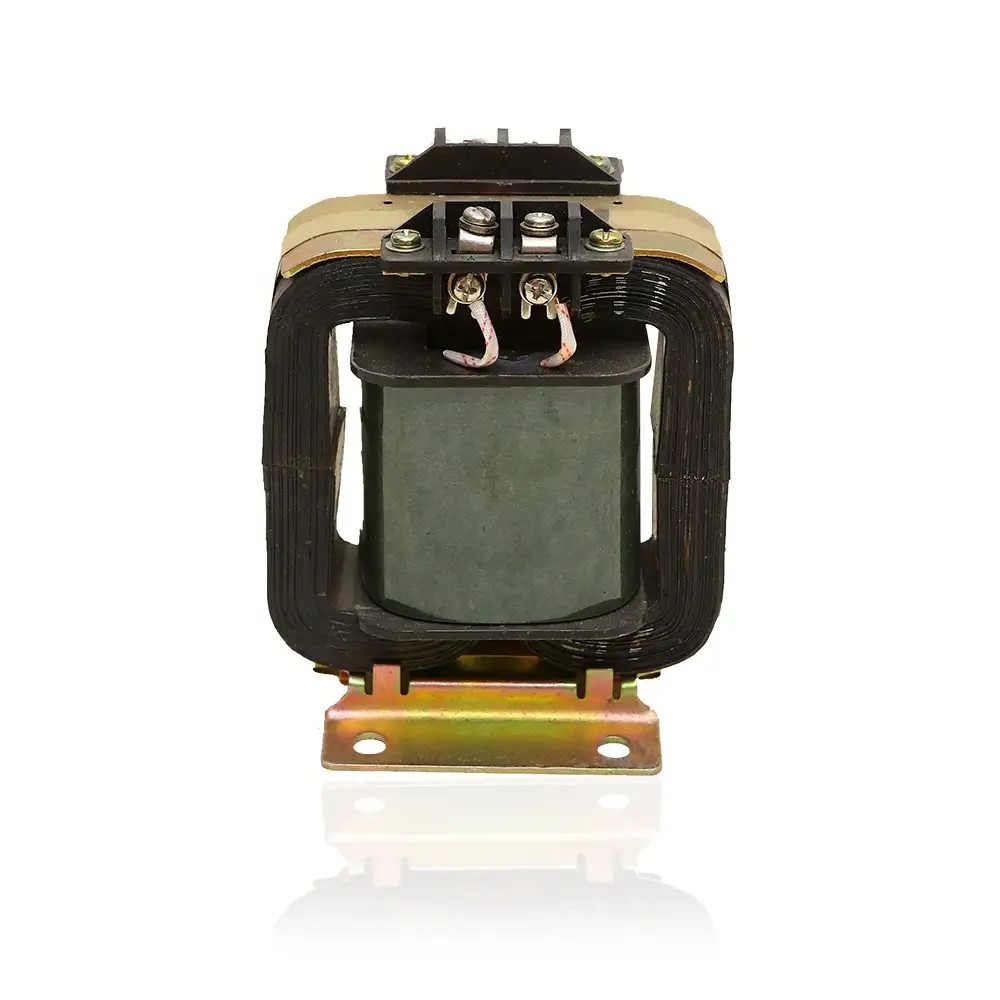

JDG4-0.5 وولٹیج ٹرانسفارمر

ایک پیشہ ور چائنا مینوفیکچرر کے طور پر، Comewill JJDG4-0.5 وولٹیج ٹرانسفارمر پیش کرتا ہے، جو درست وولٹیج کی پیمائش، توانائی کی پیمائش، اور ریلے کے تحفظ کے لیے بنایا گیا ہے۔ ایک ناہموار تھرموسیٹنگ فینولک فریم اور اعلیٰ معیار کے سلکان سٹیل کور کے ساتھ بنایا گیا، یہ GB1207 اور IEC60044-2 معیارات کی تعمیل کرتا ہے۔

ناہموار تعمیر: ایک سخت تھرموسیٹنگ فینولک پلاسٹک فریم جو اعلیٰ معیار کے کولڈ رولڈ سلکان اسٹیل کور کے ساتھ جوڑا گیا ہے۔ یہ ٹھوس تعمیر ہماری پروکیورمنٹ کی ضروریات کے لیے تین ضروری افعال فراہم کرتی ہے: اسپاٹ آن وولٹیج کی پیمائش، قابل اعتماد توانائی کی پیمائش، اور مستحکم ریلے تحفظ — یہ سب پاور سسٹم کے بنیادی ڈھانچے کو آسانی سے چلانے کے لیے بہت ضروری ہیں۔ یہ گھریلو GB1207 معیارات اور بین الاقوامی IEC60044-2:2003 معیار دونوں کے لیے تمام خانوں کی جانچ پڑتال کرتا ہے، ہماری کمپنی خریداری کے منصوبوں کے لیے مقرر کردہ سخت معیار اور تعمیل بار کو پورا کرتی ہے۔

ہماری بنیادی خریداری کی ترجیحات — درستگی، حفاظت، اور طویل سروس کی زندگی — کو ذہن میں رکھتے ہوئے، JDG4-0.5 وولٹیج ٹرانسفارمر پیمائش کے آلات یا حفاظتی ریلے کے نظام کو تیار کرتے وقت ہماری ضروریات کے لیے ایک بہترین میچ ہے۔ اس کا کمپیکٹ لیکن مضبوط ڈیزائن اوورلوڈز کے خلاف رکھتا ہے اور سخت انڈور حالات میں بھی مسلسل کارکردگی دکھاتا رہتا ہے، جس سے ہم جو پاور سسٹم لگاتے ہیں ان کی کارکردگی اور حفاظت کو براہ راست بڑھاتا ہے۔ چاہے بلک خریداری کے لیے ہو یا ٹارگٹڈ آلات کے اپ گریڈ کے لیے، یہ ٹرانسفارمر ایک قابل بھروسہ، لاگت سے موثر انتخاب ثابت ہوتا ہے جو ہماری کمپنی کے پروکیورمنٹ کے معیار کے تقاضوں اور فنکشنل ضروریات سے بالکل مطابقت رکھتا ہے۔

تفصیلات

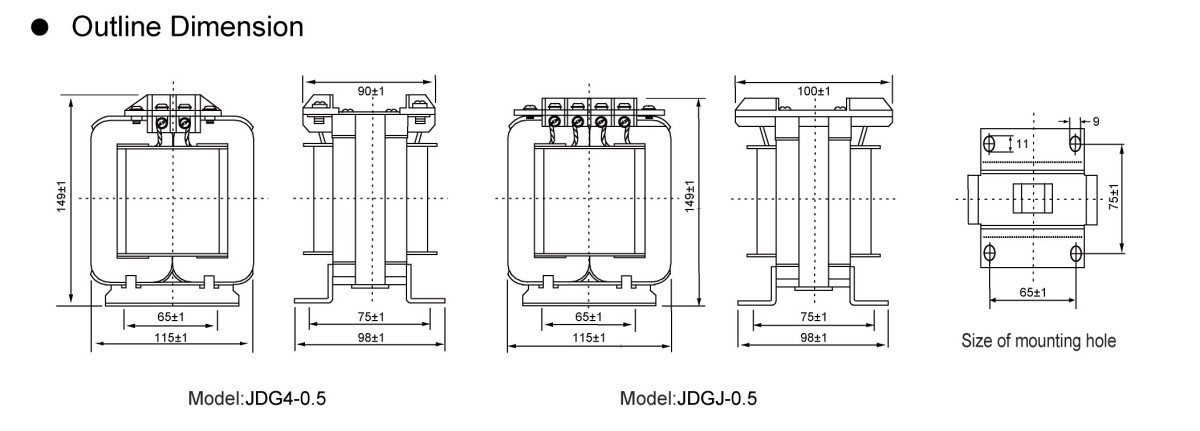

آؤٹ لائن اور تنصیب کے طول و عرض

JDG4-0.5 انڈور کم وولٹیج ٹرانسفارمر کی تنصیب کے طول و عرض

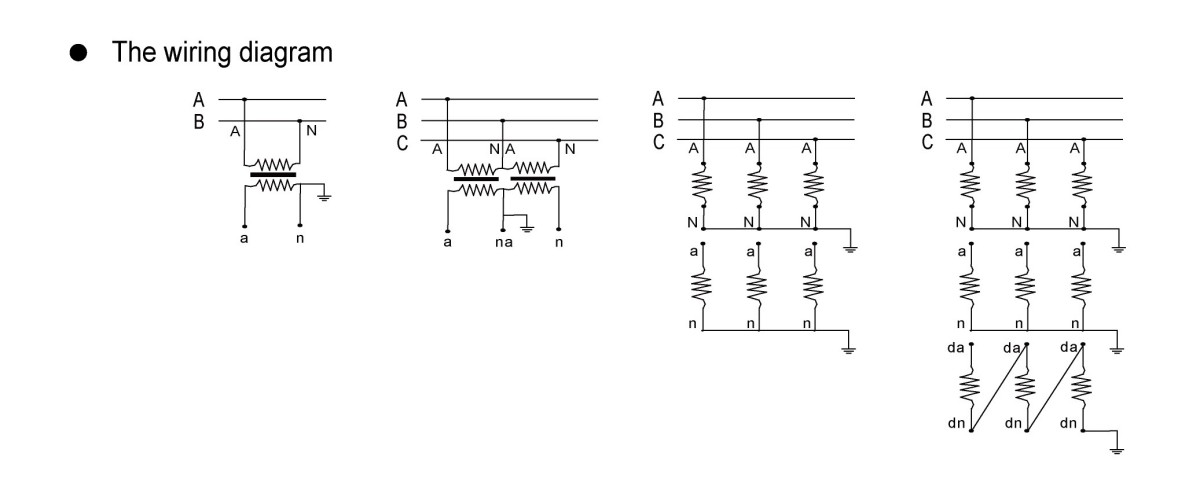

وولٹیج ٹرانسفارمرز کے لیے کنکشن کے طریقے

پروکیورمنٹ اورینٹڈ وولٹیج ٹرانسفارمر کنکشن سلوشنز فار ویلکم (Wenzhou) Electric Co., Ltd

ہماری فیکٹری سے وولٹیج ٹرانسفارمرز (PTs) کا انتخاب اور خریداری کرتے وقت، کنکشن کی تین خصوصی اسکیمیں ان کی انجینئرنگ کی عملییت کے لیے نمایاں ہوتی ہیں—ہر ایک مخصوص سسٹم کی ضروریات اور فنکشنل ترجیحات کے مطابق، پراجیکٹ کی خریداری کے معیارات کے ساتھ صف بندی کو یقینی بناتے ہوئے:

1. ستارہ (Y-Y) گراؤنڈ کنکشن
غیر زمینی نیوٹرل پوائنٹس والے پاور سسٹمز یا آرک سپریشن کوائلز کے ذریعے گراؤنڈ کیے جانے والے پاور سسٹمز کے لیے خصوصی، یہ کنکشن بنیادی وائنڈنگ کے نیوٹرل ٹرمینل کو براہ راست گراؤنڈ کرنے کا حکم دیتا ہے۔ اس کی بنیادی پروکیورمنٹ ویلیو فیز ٹو گراؤنڈ وولٹیج کی درست پیمائش کو فعال کرنے میں مضمر ہے، اس طرح کے سسٹم آرکیٹیکچرز میں موصلیت کی حالت کی نگرانی کے لیے ایک غیر گفت و شنید ضرورت ہے۔
2. V-V نامکمل ڈیلٹا کنکشن
دو سنگل فیز پی ٹی کا استعمال کرتے ہوئے بنایا گیا، یہ اسکیم ایک نامکمل ڈیلٹا ڈھانچہ بنانے کے لیے پاور گرڈ کے UAB اور UBC لائن وولٹیج کے ساتھ انٹرفیس کرتی ہے۔ 20kV اور اس سے نیچے کے غیر گراؤنڈ/آرک سپریشن کوائل گراؤنڈ نیٹ ورکس میں خریداری کے لیے جانے کا اختیار، یہ انٹر فیز وولٹیج کا پتہ لگانے میں بہترین ہے۔ ایک اہم پروکیورمنٹ پر غور: اس میں فیز ٹو گراؤنڈ وولٹیج کی پیمائش کرنے کی صلاحیت کا فقدان ہے، جس سے یہ ان منظرناموں کے لیے موزوں نہیں ہے جن میں وولٹیج کی مکمل نگرانی کی ضرورت ہوتی ہے۔
3. ڈیلٹا ملٹی وائنڈنگ کنکشن کھولیں۔
تین سنگل فیز تھری وائنڈنگ PTs کے ذریعے تشکیل دی گئی، یہ کنفیگریشن یا تو YN, yn, d11 یا YN, y, d11 وائرنگ کو اپناتی ہے — جس میں ثانوی ستارہ وائنڈنگ کا نیوٹرل گراؤنڈ B-فیز کے ذریعے ہوتا ہے۔ ایک ورسٹائل پروکیورمنٹ انتخاب کے طور پر، یہ تمام وولٹیج لیولز، خاص طور پر 3~15kV سسٹمز کو ایڈجسٹ کرتا ہے۔ ثانوی وائنڈنگ دوہری فعالیت فراہم کرتی ہے (انٹر فیز اور فیز ٹو گراؤنڈ وولٹیج کی پیمائش)، جب کہ معاون سیکنڈری وائنڈنگ کا کھلا ڈیلٹا ڈیزائن انسولیشن مانیٹر، غیر گراؤنڈ نیٹ ورک ریلے، یا ڈائریکٹ گراؤنڈنگ سسٹم پروٹیکشن ڈیوائسز سے کنکشن کو سپورٹ کرتا ہے۔
