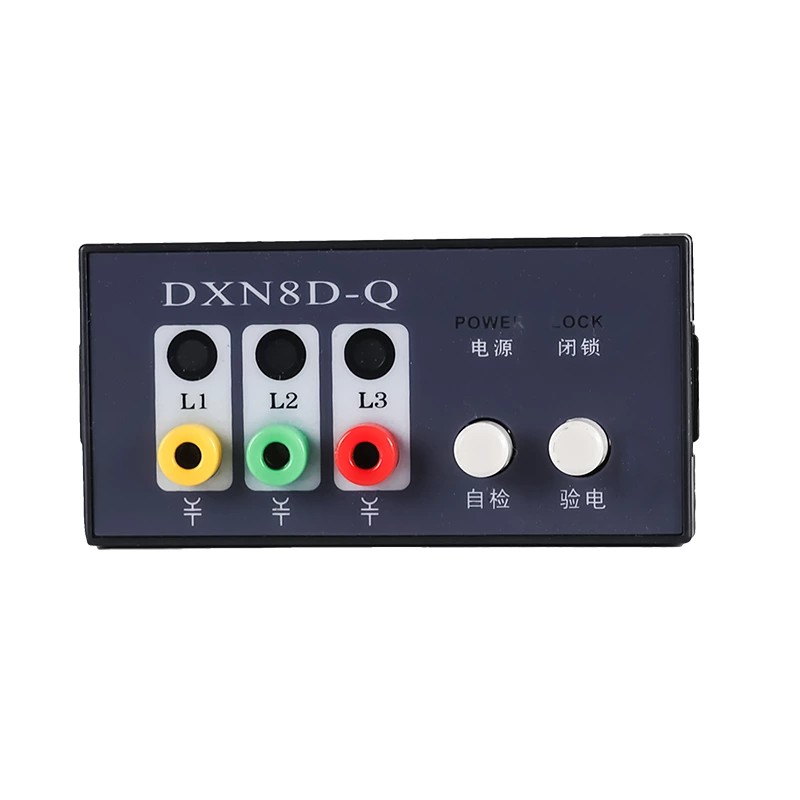

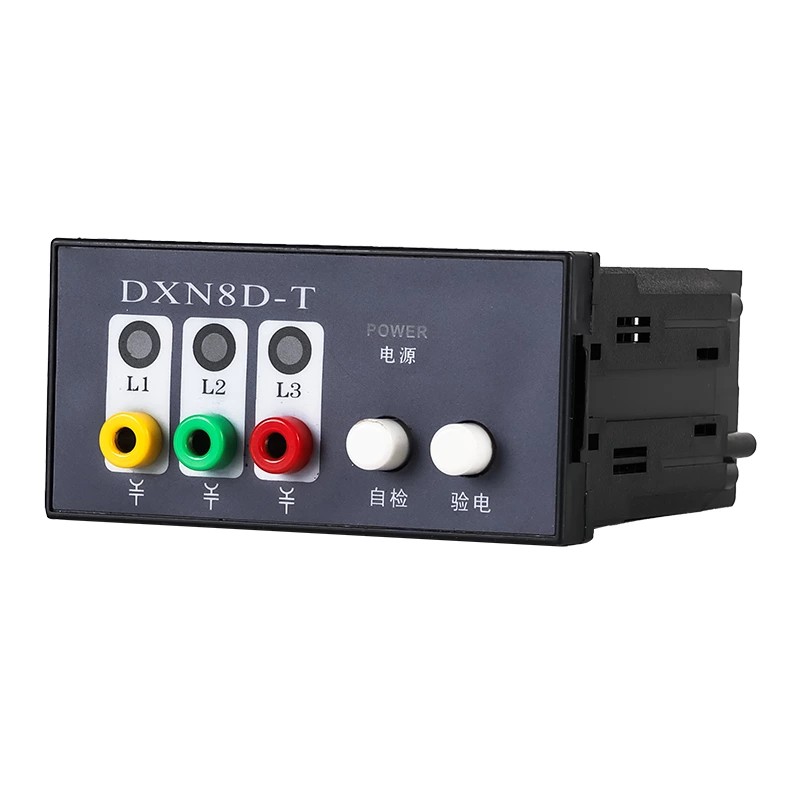

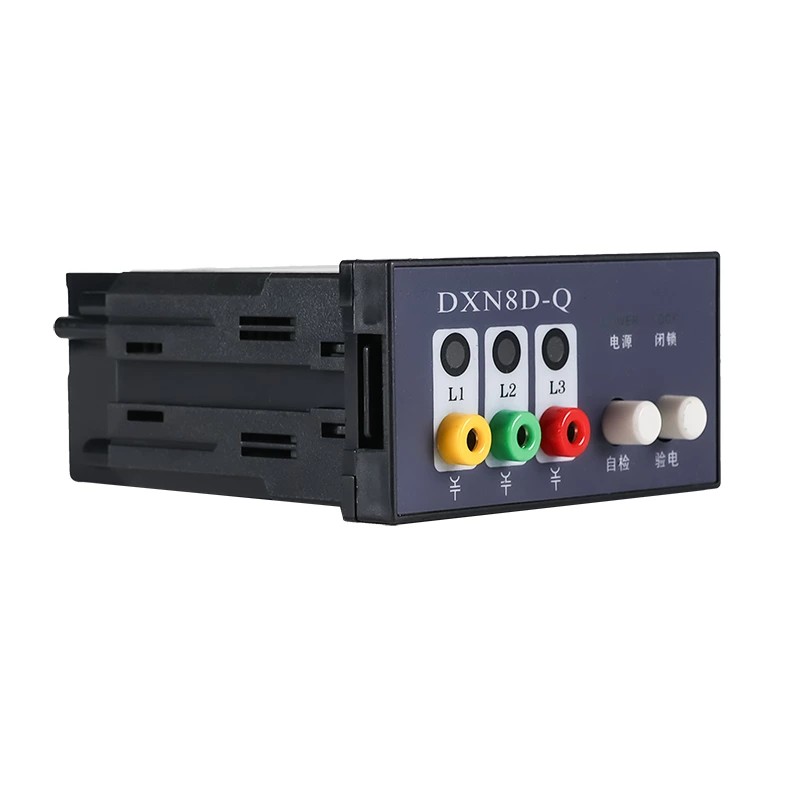

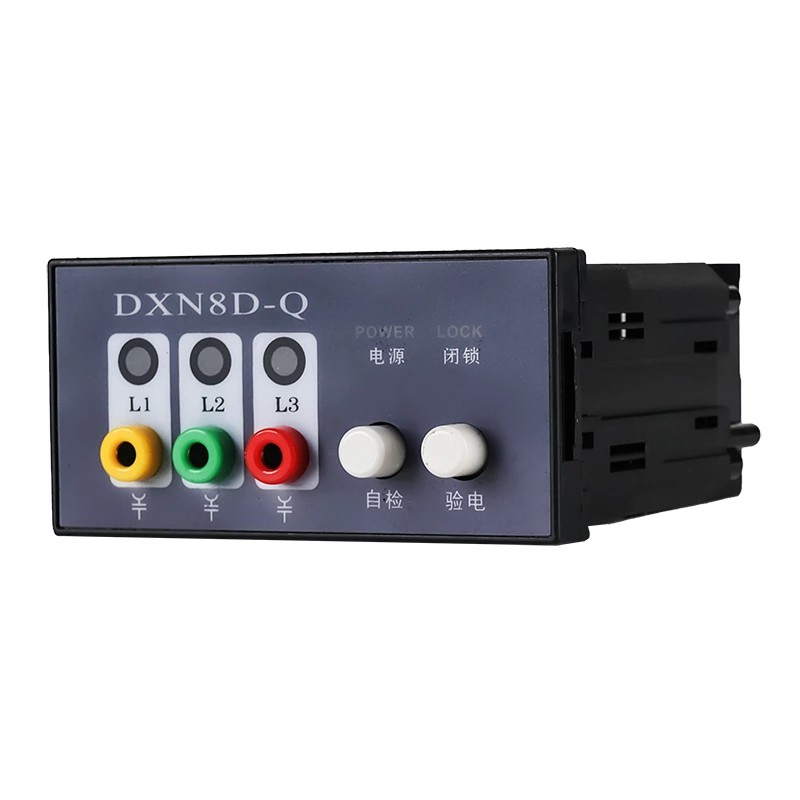

انڈور ہائی وولٹیج لائیو ڈسپلے ڈیوائس DXN8-Q/T قسم

ثابت شدہ فیلڈ ایپلی کیشنز اور انجینئرنگ کی توثیق کے ساتھ، Comewill فیکٹری کا انڈور ہائی وولٹیج لائیو ڈسپلے ڈیوائس DXN8-Q/T ٹائپ ہائی وولٹیج ماحول کے لیے ایک عملی حفاظتی اپ گریڈ پیش کرتا ہے۔ ڈیوائس خودکار لاک آؤٹ کے ذریعے غیر محفوظ کارروائیوں کو روکتے ہوئے توانائی کی حالت کی فوری بصری تصدیق کے قابل بناتی ہے۔

انڈور ہائی وولٹیج لائیو ڈسپلے ڈیوائس DXN8-Q/T کی قسم کیا ہے؟

انڈور ہائی وولٹیج لائیو ڈسپلے ڈیوائس DXN8-Q/T ٹائپ ایک ڈوئل فنکشن سیفٹی ڈیوائس ہے جو توانائی کے اشارے اور مکینیکل لاک آؤٹ تحفظ کو یکجا کرتی ہے۔ انڈور 6–40kV سوئچ گیئر سسٹمز کے لیے ڈیزائن کیا گیا ہے، یہ وولٹیج کی موجودگی کا پتہ لگانے اور فوری بصری انتباہات فراہم کرنے کے لیے نان کنٹیکٹ الیکٹرک فیلڈ سینسنگ ٹیکنالوجی کا استعمال کرتا ہے، جبکہ اس کے ساتھ ساتھ متحرک آلات تک غیر مجاز یا غیر محفوظ رسائی کو روکتا ہے۔

اہم خصوصیات:

1. دوہری حفاظتی تحفظ کا طریقہ کار

روشن ایل ای ڈی چمکنا واضح طور پر لائیو ہائی وولٹیج کی حیثیت کی نشاندہی کرتا ہے۔

خودکار لاک آؤٹ انرجی ہونے پر سوئچ گیئر کے دروازے کھولنے سے روکتا ہے۔

وولٹیج کو ہٹانے پر فوری رہائی

غلط آپریشن اور بجلی کے جھٹکے کے خطرات کو ختم کرتا ہے۔

2. غیر رابطہ کا پتہ لگانے والی ٹیکنالوجی

الیکٹرک فیلڈ کپلنگ اصول محفوظ سینسنگ کو یقینی بناتا ہے۔

زندہ حصوں کے ساتھ کوئی براہ راست رابطہ نہیں ہے

حفاظت کو بہتر بناتا ہے اور آلہ کی عمر بڑھاتا ہے۔

3. پائیدار صنعتی ڈیزائن

شعلہ retardant ABS ہاؤسنگ

دھول، نمی، اور درجہ حرارت کے اتار چڑھاو کے خلاف مزاحم

دیکھ بھال کے بغیر 8-10 سال کی طویل سروس کی زندگی

4. تیز اور معیاری تنصیب

پہلے سے ڈرل بڑھتے ہوئے سوراخ

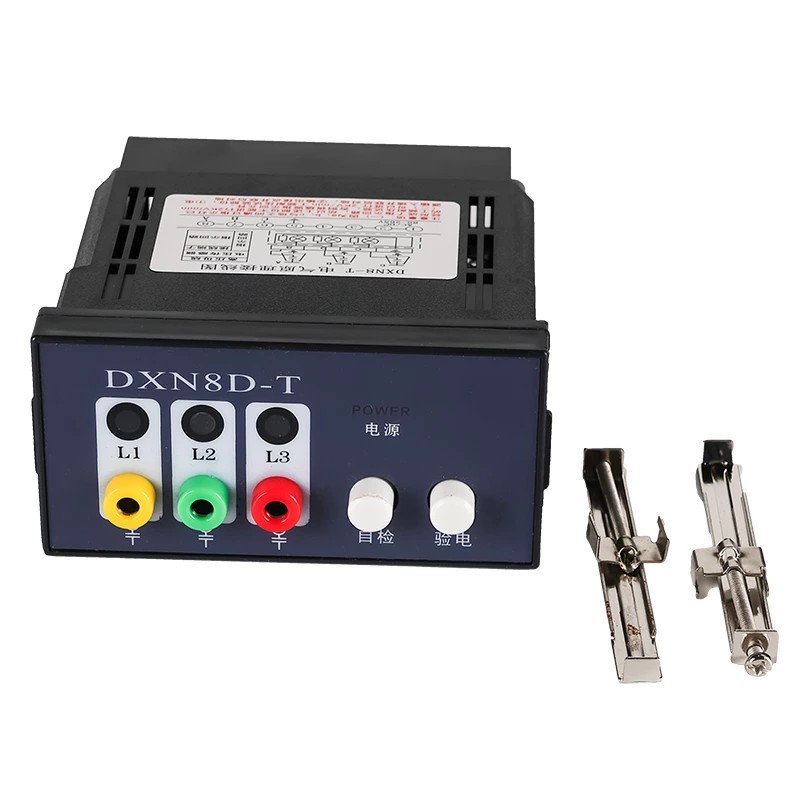

مکمل لوازماتی کٹ شامل ہے۔

کوئی خاص ٹولز یا پیچیدہ سیٹ اپ کی ضرورت نہیں ہے۔

تنصیب منٹوں میں مکمل ہو گئی۔

5. غلطی کی نشاندہی کرنے کی صلاحیت

سنگل فیز گراؤنڈنگ فالٹس کی نشاندہی کرتا ہے۔

فالٹ فیز انڈیکیٹر خود بخود بند ہو جاتا ہے۔

خرابیوں کا سراغ لگانا تیز کرتا ہے اور ڈاؤن ٹائم کو کم کرتا ہے۔

آپریٹنگ اصول

الیکٹرک فیلڈ سینسنگ → سگنل کنورژن → ایل ای ڈی وارننگ → انٹر لاکنگ → غلطی کا اشارہ

Comewill انڈور ہائی وولٹیج لائیو ڈسپلے ڈیوائس (ماڈل DXN8-Q/T) حقیقی وقت میں 6–40kV آلات کی محفوظ اور مسلسل نگرانی کے لیے الیکٹرک فیلڈ کپلنگ اور نان کنٹیکٹ سینسنگ ٹیکنالوجیز کا استعمال کرتی ہے۔ ڈیوائس میں تین آزاد اندرونی سینسر ہیں، جو بالترتیب A، B، اور C فیز بس بارز کے مطابق ہیں۔ یہ سینسر ہائی وولٹیج الیکٹرک فیلڈ کا پتہ لگا کر سگنل تیار کرتے ہیں اور انہیں ڈسپلے ماڈیول میں منتقل کرتے ہیں۔

جب سامان لائیو ہوتا ہے، LED اشارے چمکتے ہیں، اور مکینیکل انٹر لاکنگ میکانزم بیک وقت اور خودکار طور پر سوئچ گیئر کیبنٹ کے دروازے کو لاک کر دیتا ہے۔ جب وولٹیج کو ہٹا دیا جاتا ہے، اشارے بند ہو جاتے ہیں، اور انٹر لاکنگ میکانزم خود بخود منقطع ہو جاتا ہے- اس طرح لائیو سٹیٹس انڈیکیشن اور انٹر لاکنگ پر مبنی اینٹی غلط آپریشن پروٹیکشن کا بدیہی امتزاج حاصل ہوتا ہے۔ سنگل فیز گراؤنڈ فالٹ کی صورت میں، خرابی والے فیز کا انڈیکیٹر بجھ جاتا ہے جبکہ باقی دو مرحلوں کے اشارے چمکتے رہتے ہیں، جس سے سائٹ پر تیزی سے فالٹ لوکلائزیشن کی سہولت ملتی ہے۔

ایپلی کیشنز

DXN8/QT قسم بڑے پیمانے پر انڈور ہائی وولٹیج ڈسٹری بیوشن سسٹم میں استعمال ہوتی ہے، بشمول:

میڈیم وولٹیج سوئچ گیئر (6–40kV)

آنے والے بس بار سسٹمز

سرکٹ بریکر اور کنٹرول کیبنٹ

ٹرانسفارمر کی تنصیبات

ہائی وولٹیج جنکشن بکس اور ری ایکٹر

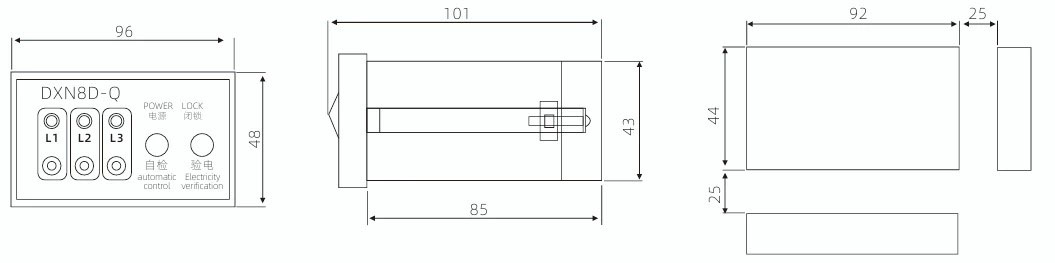

شکل اور افتتاحی سائز

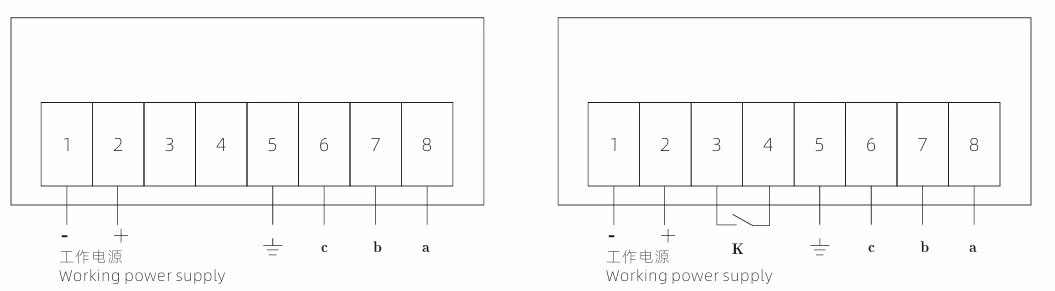

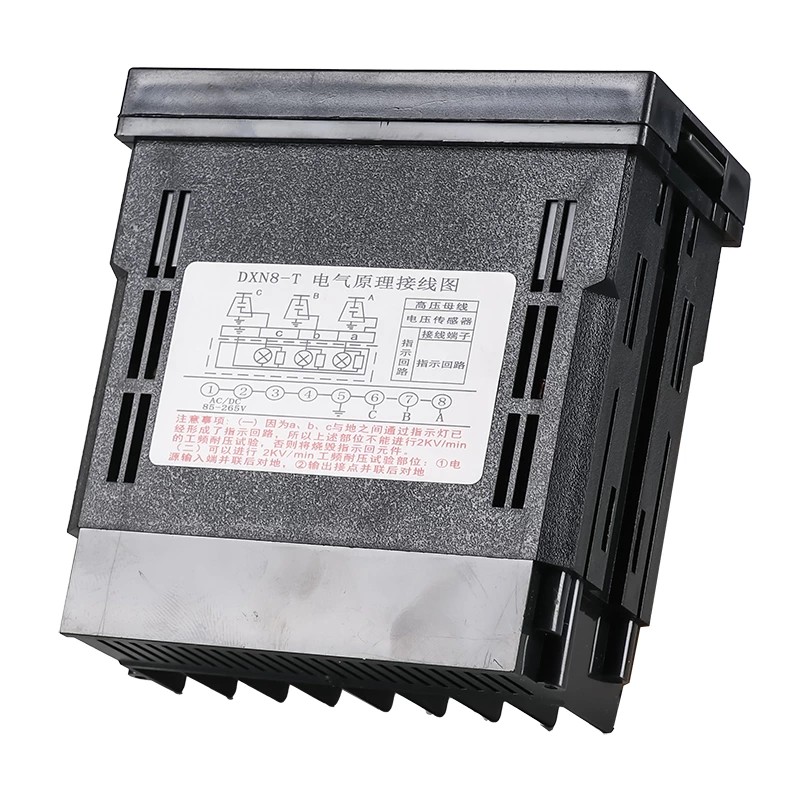

پیچھے کی وائرنگ کا خاکہ
