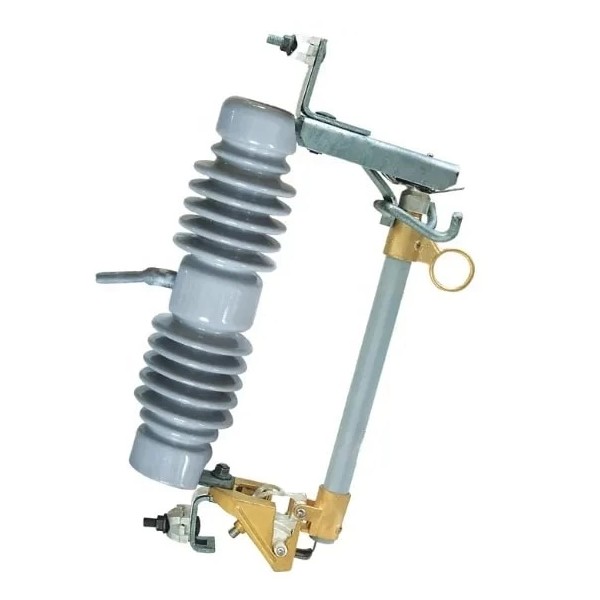

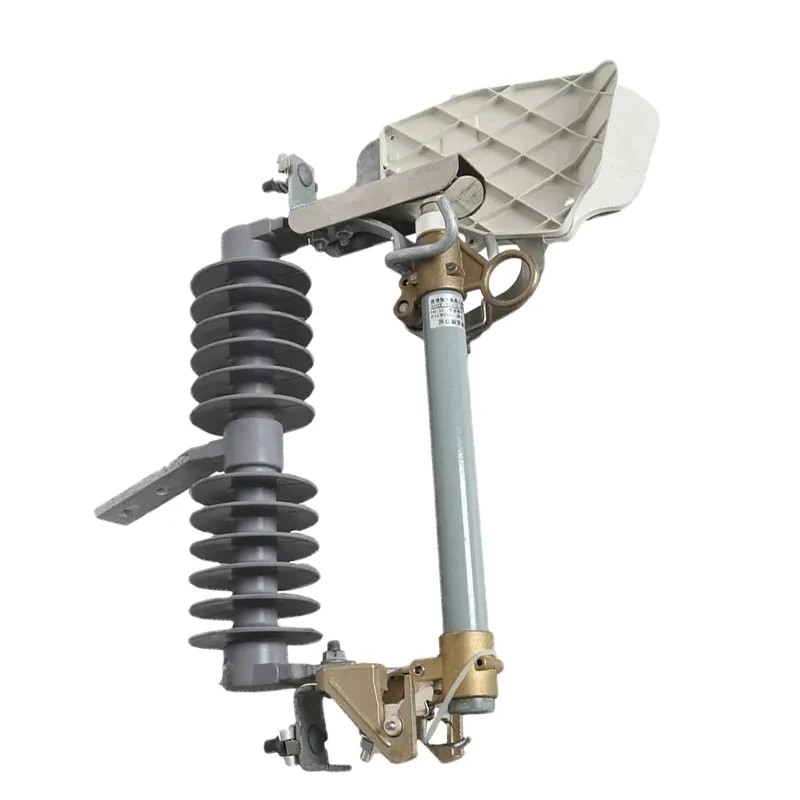

ہائی وولٹیج ڈراپ آؤٹ سیرامک فیوز کٹ آؤٹ ہولڈر کے ساتھ اوورکرنٹ تحفظ کے لیے تھرمل رکاوٹ پر انحصار کرتا ہے۔ وہ اس بنیادی اصول کو تمام آپریٹنگ منظرناموں میں استعمال کرتے ہیں۔
ہر کٹ آؤٹ میں اس کے مرکز میں فیوز عنصر ہوتا ہے۔ یہ عنصر کم پگھلنے والے مواد سے بنایا گیا ہے۔ عام مواد میں چاندی اور تانبا شامل ہیں۔
عام آپریٹنگ حالات میں، فیوز عنصر کے ذریعے کرنٹ آسانی سے بہتا ہے۔ اس دوران سرکٹ میں کوئی رکاوٹ نہیں ہے۔
جب کرنٹ پہلے سے طے شدہ درجہ بندی سے بڑھ جاتا ہے، صورت حال بدل جاتی ہے۔ ضرورت سے زیادہ کرنٹ گرمی کی ایک بڑی مقدار پیدا کرتا ہے۔ اس گرمی کی وجہ سے فیوز عنصر تیزی سے پگھل جاتا ہے۔ عنصر کے پگھلنے سے فوری طور پر ایک کھلا سرکٹ بنتا ہے۔

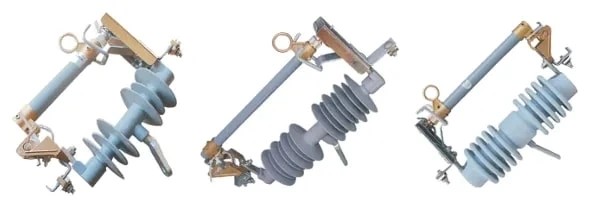

ویلکم (وینزو) الیکٹرک کمپنی، لمیٹڈ ہائی وولٹیج ڈراپ آؤٹ سیرامک فیوز کٹ آؤٹ ہولڈر کے ساتھ متعدد اقسام ہیں۔ ہر قسم کو مخصوص استعمال کے لیے ڈیزائن کیا گیا ہے۔ وہ مختلف وولٹیج کی سطحوں سے بھی میل کھاتے ہیں۔
عام اقسام درج ذیل ہیں:
ایکسپلشن فیوز کٹ آؤٹ یہ کٹ آؤٹ گیسوں کے اخراج کے اثر کو استعمال میں لاتے ہیں۔ گیس کے اخراج سے قوس کو بجھانے میں مدد ملتی ہے۔ یہ کرنٹ کو آسانی سے روکتا ہے۔
ڈراپ آؤٹ فیوز کٹ آؤٹ ڈراپ آؤٹ کٹ آؤٹ کی ایک اہم خصوصیت ہوتی ہے۔ وہ ایک نظر آنے والا اشارہ دے سکتے ہیں۔ یہ اشارہ اس وقت ظاہر ہوتا ہے جب فیوز عنصر کام کرتا ہے۔
کرنٹ کو محدود کرنے والے فیوز کٹ آؤٹ یہ کٹ آؤٹ فالٹ کرنٹ کو محدود کرنے کے لیے استعمال کیے جاتے ہیں۔ یہ نظام میں ضرورت سے زیادہ فالٹ کرنٹ کو بہنے سے روکتے ہیں۔
| شرح شدہ وولٹیج | شرح شدہ کرنٹ | بریک کرنٹ | امپلس وولٹیج | پاور فریکوئنسی وولٹیج کا مقابلہ کرتی ہے۔ | کریپج کا فاصلہ | وزن | طول و عرض |
| 10-15KV | 100A | 10KA | 110KV | 40KV | 250 ملی میٹر | 7 کلو گرام | 38.5*34.5*10.5 |
| 10-15KV | 200A | 12KA | 110KV | 40KV | 250 ملی میٹر | 7 کلو گرام | 38.5*34.5*10.5 |
| 10-15KV | 100A | 10KA | 110KV | 42KV | 250 ملی میٹر | 7 کلو گرام | 38.5*34.5*10.5 |
| 10-15KV | 200A | 12KA | 110KV | 42KV | 250 ملی میٹر | 7 کلو گرام | 38.5*34.5*10.5 |
| 10-15KV | 100A | 10KA | 110KV | 40KV | 260 ملی میٹر | 7.5 کلو گرام | 48.5*44*13.5 |
| 10-15KV | 200A | 12KA | 110KV | 40KV | 260 ملی میٹر | 7.5 کلو گرام | 48.5*44*13.5 |
| 12KV | 100A | 10KA | 110KV | 42KV | 245 ملی میٹر | 5.9 کلو گرام | 38.5*34.5*11 |
| 12KV | 200A | 12KA | 110KV | 42KV | 245 ملی میٹر | 5.9 کلو گرام | 38.5*34.5*11 |
مناسب تنصیب اور باقاعدگی سے دیکھ بھال بہت اہم ہے۔ وہ اس بات کو یقینی بناتے ہیں کہ ہائی وولٹیج ڈراپ آؤٹ سیرامک فیوز کٹ آؤٹ ہولڈر قابل اعتماد طریقے سے کام کریں۔
نوٹ کرنے کے لئے اہم نکات درج ذیل ہیں:
فیوز کٹ آؤٹ کی صحیح قسم کا انتخاب کریں۔ انتخاب سسٹم کی ضروریات سے مماثل ہونا چاہیے۔
تنصیب کے رہنما خطوط پر سختی سے عمل کریں۔ کارخانہ دار کی ہدایات کا حوالہ دیں۔ اس کے علاوہ، متعلقہ حفاظتی ضوابط کی تعمیل کریں۔
باقاعدہ معائنہ کروائیں۔ پہننے، سنکنرن، یا ڈھیلے کنکشن کے لئے چیک کریں.
وقت پر اڑا ہوا فیوز تبدیل کریں۔ یہ اوورکرنٹ تحفظ کو موثر رکھتا ہے۔
فیوز کٹ آؤٹ کے بہت سے فوائد ہیں۔ یہ فوائد انہیں بجلی کی تقسیم کے نظام میں بڑے پیمانے پر استعمال کرتے ہیں۔
اہم فوائد درج ذیل ہیں:
1. برقی آلات کے لیے قابل اعتماد اوورکرنٹ تحفظ فراہم کریں۔
2. قیمتی انتخاب۔ دیگر حفاظتی آلات کے مقابلے میں، وہ زیادہ اقتصادی ہیں.
3. بلون فیوز کو جلدی اور آسانی سے تبدیل کیا جا سکتا ہے۔ اس سے سسٹم ڈاؤن ٹائم کو کم سے کم کرنے میں مدد ملتی ہے۔
4. وسیع پیمانے پر منظرناموں پر لاگو۔ بشمول رہائشی، تجارتی اور صنعتی ترتیبات۔
