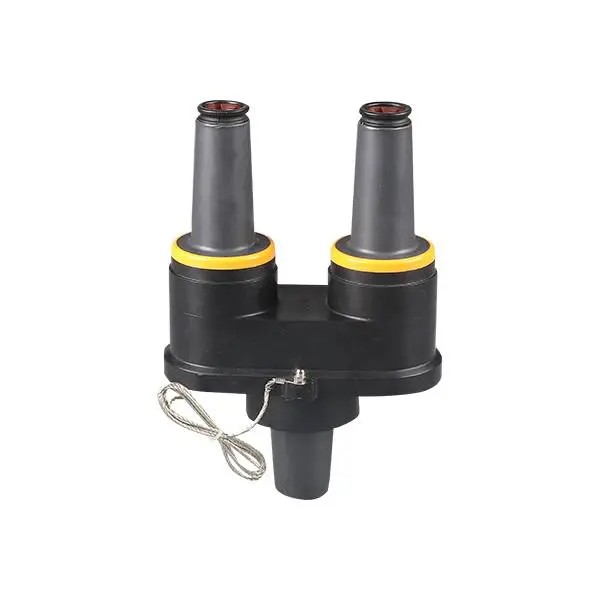

24KV 200A Rotatable Feedthru Insert

24KV 200A Rotatable Feedthru Insert Comewill سے خریدیں، جو ایک قابل اعتماد چائنا مینوفیکچرر اور میڈیم وولٹیج کیبل لوازمات فراہم کرنے والا ہے۔ 24kV ڈسٹری بیوشن سسٹم کے لیے ڈیزائن کیا گیا، یہ گھومنے کے قابل فیڈ تھرو انسرٹ ایک ہی بشنگ ویل سے ڈوئل بشنگ کنفیگریشن کو قابل بناتا ہے، جس سے ریڈیل ٹرانسفارمرز کو فیڈ سسٹم میں آسانی سے تبدیل کیا جا سکتا ہے جبکہ سرج آریسٹر پروٹیکشن شامل ہوتا ہے۔ پیٹنٹ شدہ ٹارک کو محدود کرنے والی ریچیٹ کی تنصیب، EPDM موصلیت، اور مکمل طور پر شیلڈ آبدوز ڈیزائن کے ساتھ، Comewill محفوظ اور موثر زیر زمین بجلی کی تقسیم کے لیے اعلیٰ معیار، تھوک، حسب ضرورت، اور اسٹاک میں حل پیش کرتا ہے۔

مصنوعات کی تعریف

ایک 24KV 200A Rotatable Feedthru Insert ایک لوڈ بریک ایکسیسری ہے جو ایک یونیورسل بشنگ کنویں میں نصب کیا جاتا ہے جیسے کہ پیڈ ماونٹڈ ٹرانسفارمرز یا سوئچ گیئر۔ یہ دو 200A لوڈ بریک انٹرفیس بناتا ہے، جس سے انجینئرز کو ایک سے زیادہ کیبلز کو جوڑنے، سرج گرفتاریوں کو انسٹال کرنے، یا ریڈیل فیڈ سسٹم کو فیڈ کے ذریعے کنفیگریشن میں تبدیل کرنے کی اجازت ملتی ہے۔

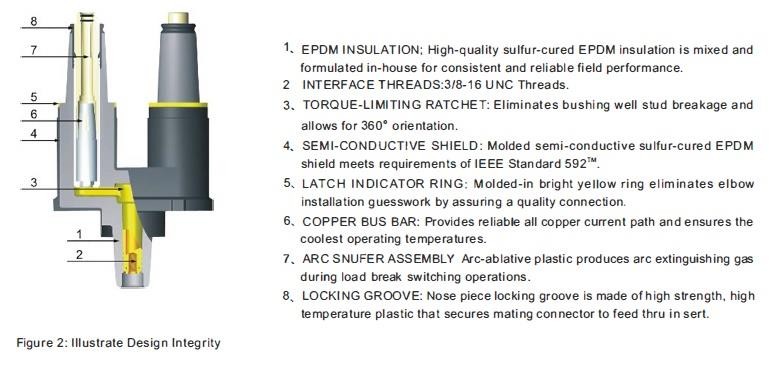

بنیادی تکنیکی خصوصیات

1. ڈوئل انٹرفیس فیڈ تھرو ڈیزائن

داخل کرنے سے ایک بشنگ کنویں سے دو لوڈ بریک انٹرفیس کی اجازت ملتی ہے، جس سے ریڈیل فیڈ ٹرانسفارمرز کو تھرو فیڈ ٹرانسفارمرز میں تبدیل کرنا یا سیریز لائٹننگ آریسٹر پروٹیکشن شامل کرنا آسان ہوجاتا ہے۔ یہ نیٹ ورک کی لچک کو بہت بہتر بناتا ہے۔

2. پیٹنٹ شدہ ٹارک کو محدود کرنے والا شافٹ میکانزم

ایک بلٹ ان ٹارک کو محدود کرنے والا ریچیٹ ڈیزائن انسٹالرز کو بشنگ ویل بولٹس کو حادثاتی طور پر زیادہ سخت کرنے سے روکتا ہے۔ جب درست ٹارک تک پہنچ جاتا ہے، تو میکانزم ایک قابل سماعت کلک پیدا کرتا ہے، جو آلات کے نقصان کے خطرے کو کم کرتے ہوئے درست اور محفوظ تنصیب کو یقینی بناتا ہے۔

3. 360° گھومنے کے قابل پوزیشننگ

انسٹالیشن کے بعد، انسرٹ کو مکمل 360 ڈگری گھمایا جا سکتا ہے، جس سے انجینئرز کو کیبل روٹنگ کی ضروریات کے مطابق کنیکٹرز کی پوزیشن حاصل کر سکتے ہیں۔ یہ خصوصیت محدود ٹرانسفارمر کمپارٹمنٹس میں تنصیب کو آسان بناتی ہے۔

4. اعلیٰ معیار کی EPDM موصلیت

پروڈکٹ کو سلفر سے علاج شدہ EPDM انسولیٹنگ اور نیم کنڈکٹیو ربڑ سے بنایا گیا ہے، جو بہترین برقی موصلیت، تناؤ پر قابو پانے، اور ماحولیاتی سگ ماہی فراہم کرتا ہے۔ جب مماثل اجزاء کے ساتھ استعمال کیا جاتا ہے، تو یہ مکمل طور پر محفوظ اور آبدوز کنکشن کا نظام بناتا ہے۔

5. بصری تنصیب کا اشارے

بشنگ کالر کے ارد گرد واقع ایک پیلے رنگ کی لیچ اشارے کی انگوٹی واضح تنصیب کی تصدیق پیش کرتی ہے۔ جب انگوٹھی کو کہنی کے کنیکٹر سے مکمل طور پر ڈھانپ لیا جائے تو کنکشن محفوظ ہے۔ اگر نظر آئے تو ایڈجسٹمنٹ کی ضرورت ہے۔ یہ تنصیب کی درستگی اور حفاظت کو بہتر بناتا ہے۔

تنصیب

داخل کی مناسب تنصیب کے لیے کسی خاص ٹولز کی ضرورت نہیں ہے۔ ایک صاف اور چکنا ہوا داخل آسانی سے جھاڑی والے کنویں میں رکھا جاتا ہے اور اسے گھڑی کی سمت میں موڑ دیا جاتا ہے۔ جب ٹارک کو محدود کرنے والی ریچیٹ ریلیز ہوتی ہے، ایک قابل سماعت کلک کرتے ہوئے، داخل کو صحیح طریقے سے انسٹال کیا جائے گا اور درست ٹارک پر سخت کیا جائے گا۔ گھڑی کی سمت میں مسلسل گردش ایپلی کیشن کے مطالبات کو پورا کرنے کے لیے مکمل 360° پوزیشننگ کی اجازت دیتی ہے۔ ڈی اینرجائزڈ انسرٹ کو ہٹانے کے لیے صرف گھڑی کی مخالف سمت میں گھمائیں۔

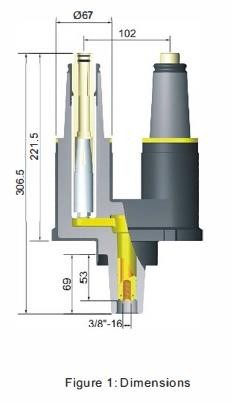

تفصیل اور ابعاد

اکثر پوچھے گئے سوالات

 1. 24KV 200A Rotatable Feedthru Insert کس کے لیے استعمال ہوتا ہے؟

یہ درمیانے وولٹیج کی تقسیم کے نظام میں ایک بشنگ کنویں سے دو 200A لوڈ بریک انٹرفیس بنانے کے لیے استعمال کیا جاتا ہے، جس سے کیبل کنکشن، ٹرانسفارمر فیڈ تھرو کنورژن، اور سرج گرفتاری کی تنصیب کی اجازت ملتی ہے۔

2. یہ پروڈکٹ عام طور پر کہاں نصب ہے؟

یہ عام طور پر پیڈ ماونٹڈ ٹرانسفارمرز، زیر زمین سوئچ گیئر، اور زیر زمین کیبل نیٹ ورکس کے اندر پاور ڈسٹری بیوشن کیبنٹ میں نصب ہوتا ہے۔

3. کون سے کنیکٹر اس داخل کے ساتھ مطابقت رکھتے ہیں؟

انسرٹ 200A لوڈ بریک کہنی کنیکٹرز، کہنی سرج گرفتار کرنے والوں، اور اسی وولٹیج کی درجہ بندی کے آلات بشنگ ویلز کے ساتھ کام کرتا ہے۔

4. کیا داخل کرنا زیر زمین استعمال کی حمایت کرتا ہے؟

جی ہاں EPDM موصلیت اور مکمل طور پر شیلڈ آبدوز ڈیزائن کے ساتھ، یہ زیر زمین یا بیرونی ماحول میں قابل اعتماد کارکردگی کا مظاہرہ کرتا ہے۔

5. گھومنے کے قابل ڈیزائن کا کیا فائدہ ہے؟

360° گھومنے کے قابل پوزیشننگ لچکدار کیبل روٹنگ کی اجازت دیتی ہے، جس سے ٹرانسفارمر یا سوئچ گیئر کی محدود جگہوں پر تنصیب آسان ہوتی ہے۔

6. پیلے رنگ کے اشارے کی انگوٹھی کس چیز کی نشاندہی کرتی ہے؟

اگر پیلے رنگ کی انگوٹھی پوری طرح سے ڈھکی ہوئی ہے تو کہنی کا کنیکٹر صحیح طریقے سے نصب ہے۔ اگر یہ اب بھی نظر آتا ہے تو کنکشن کو ایڈجسٹمنٹ کی ضرورت ہے۔
